System | Öl | Gas | FB | Einsatz- temp. | Material | Wandstärke | WIG | Druck | Zertifizierung | Klassifizierung |
DW-FU |  |  |  | ≤ 400 °C ≤ 600 °C | innen: 1.4571 / 1.4404 außen: 1.4301 | innen: 0,6 mm außen: 0,6 mm |  | N1 | 0036 CPD 9174 001 | T400 - N1 - D - V3 - L50060 - Gxx T400 - N1 - W - V2 - L50060 - Oxx T600 - N1 - D - V3 - L50060 - Gxx T600 - N1 - W - V2 - L50060 - Oxx |
DW-FU Verbindungsleitung |  |  |  | ≤ 450 °C ≤ 600 °C | innen: 1.4571 / 1.4404 außen: 1.4301 | innen: 0,6 mm außen: 0,6 mm |  | N1 | 0036 CPR 9174 047 | T450 - N1 - W - V2 - L50060 - O50M T600 - N1 - D - V3 - L50060 - G100M T600 - N1 - W - V2 - L50060 - O100M |
DW-SILVER |  |  |  | ≤ 600 °C | innen: 1.4539 außen: 1.4301 | innen: 0,6 mm außen: 0,6 mm |  | N1 | Z - 7. 1 - 3375 | T600 - N1 - W2 - G50 - L00 |
DW-AL |  |  | | ≤ 120 °C ≤ 200 °C | innen: 1.4571 / 1.4404 außen: 1.4301 | innen: 0,6 mm außen: 0,6 mm |  | P1 200 Pa | 0036 CPR 9174 003 | Mit EPDM-Dichtung: T120 - N1 - W - V2 - L50060 - O00 T120 - P1 - W - V2 - L50060 - O00 Mit Silikon-Dichtung: T200 - N1 - W - V2 - L50060 - O00 T200 - P1 - W - V2 - L50060 - O00 |
DW-AL Verbindungsleitung |  |  | | ≤ 120 °C ≤ 200 °C | innen: 1.4571 / 1.4404 außen: 1.4301 | innen: 0,6 mm außen: 0,5 mm |  | P1 200 Pa | 0036 CPR 9174 050 | Mit EPDM-Dichtung: T120 - P1 - W - V2 - L50060 - O00M T120 - N1 - W - V2 - L50060 - O00M Mit Silikon-Dichtung: T200 - P1 - W - V2 - L50060 - O00M T200 - N1 - W - V2 - L50060 - O00M |
DW-ECO 2.0 |  |  |  | ≤ 400°C ≤ 600 °C | innen: L99 außen: 1.4301 | innen: 0,5 mm außen: 0,5 mm |  | N1 | 0036 CPR 9174 015 | T400 - N1 - W - V2 - L99050 - Oxx T600 - N1 - W - V2 - L99050 - Oxx T600 - N1 - W - V2 - L99050 - Gxx |
DW-ECO 2.0 Verbindungsleitung |  |  |  | ≤ 450 °C ≤ 600 °C | innen: L99 außen: 1.4301 | innen: 0,5 mm außen: 0,5 mm |  | N1 | 0036 CPR 9174 054 | T450 - N1 - W - V2 - L99050 - O50M T600 - N1 - W - V2 - L99050 - G100M T600 - N1 - W - V2 - L99050 - O100M |
DW-ECO 2.0 AL |  |  | | ≤ 120 °C ≤ 200 °C | innen: L99 außen: 1.4301 | innen: 0,5 mm außen: 0,5 mm |  | P1 200 Pa | 0036 CPR 9174 046 | Mit EPDM-Dichtung: T120 - P1 - W - V2 - L99050 - O00 T120 - N1 - W - V2 - L99050 - O00 Mit Silikon-Dichtung: T200 - P1 - W - V2 - L99050 - O00 T200 - N1 - W - V2 - L99050 - O00 |
DW-ECO 2.0 AL Verbindungsleitung |  |  | | ≤ 120 °C ≤ 200 °C | innen: L99 außen: 1.4301 | innen: 0,5 mm außen: 0,5 mm |  | P1 200 Pa | 0036 CPR 9174 053 | Mit EPDM-Dichtung: T120 - P1 - W - V2 - L99050 - O00M T120 - N1 - W - V2 - L99050 - O00M Mit Silikon-Dichtung: T200 - P1 - W - V2 - L99050 - O00M T200 - N1 - W - V2 - L99050 - O00M |

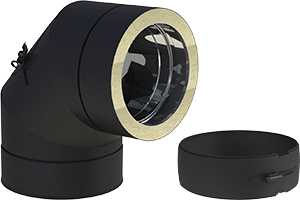

DW-BLACK |  |  |  | ≤ 450 °C | innen: L99 außen: Eloverzinkt | innen: 0,5 mm außen: 0,5 mm |  | N1 | 0036 CPR 9174 137 | T450 - N1 - W - V2 - L99050 - G80 |
DW-BLACK Verbindungsleitung |  |  |  | ≤ 450 °C | innen: L99 außen: Eloverzinkt | innen: 0,5 mm außen: 0,5 mm |  | N1 | 0036 CPR 9174 138 | T450 - N1 - W - V2 - L99050 - G170 M |
DW-KL |  |  |  | ≤ 200 °C ≤ 400 °C ≤ 450 °C ≤ 600 °C | innen: 1.4571 / 1.4404 außen: 1.4301 | innen: 0,6 mm außen: 0,6 mm |  | H1 5000 Pa | 0036 CPD 9174 002 | T200 - P1 - W - V2 - L50060 - O00 T200 - H1 - W - V2 - L50060 - Oxx T400 - N1 - D - V3 - L50060 - Gxx T400 - N1 - W - V2 - L50060 - Oxx T400 - P1 - W - V2 - L50060 - Oxx T450 - H1 - W - V2 - L50060 - Oxx T600 - N1 - D - V3 - L50060 - Gxx T600 - H1 - W - V2 - L50060 - Gxx |
DW-KL Verbindungsleitung DW-KH |  |  |  | ≤ 200 °C ≤ 450 °C ≤ 600 °C | innen: 1.4571/ 1.4404 außen: 1.4301 | innen: 0,6 mm außen: 0,6 mm |  | H1 5000 Pa | 0036 CPR 9174 041 | T200 - P1 - W - V2 - L50060 - O00M T200 - H1 - W - V2 - L50060 - O20M T450 - H1 - W - V2 - L50060 - O50M T600 - N1 - D - V3 - L50060 - G100M T600 - H1 - W - V2 - L50060 - G100M |
DW-VISION |  |  |  | ≤ 400 °C ≤ 450 °C ≤ 600 °C | innen: 1.4571/ 1.4404 außen: 1.4301 | innen: 0,6 mm außen: 0,6 mm |  | N1 | 0036 CPR 9174 009 | T600 - N1 - D - V3 - L50050 - G50 T400 - N1 - W - V2 - L50050 - O20 T450 - N1 - W - V2 - L50050 - O50 |
DW-VISION Verbindungsleitung |  |  |  | ≤ 450 °C ≤ 600 °C | innen: 1.4571/ 1.4404 außen: 1.4301 | innen: 0,6 mm außen: 0,6 mm |  | N1 | 0036 CPR 9174 048 | T600 - N1 - D - V3 - L50050 - G100M T450 - N1 - W - V2 - L50050 - O50M |
DW-POWER 2.0 |  |  |  | ≤ 600 °C | innen: 1.4404 außen: 1.4301 | innen: 0,5 mm außen: 0,6 mm |  | H1 5000 Pa | 0036 CPR 9174 085 | T600 - H1 - D - V2 - L50050 - Oxx |
DW-POWER 2.0 Verbindungsleitung |  |  |  | ≤ 600 °C | innen: 1.4404 außen: 1.4301 | innen: 0,5 mm außen: 0,6 mm |  | H1 5000 Pa | 0036 CPR 9174 088 | T600 - H1 - D - V2 - L50050 - O100M |
