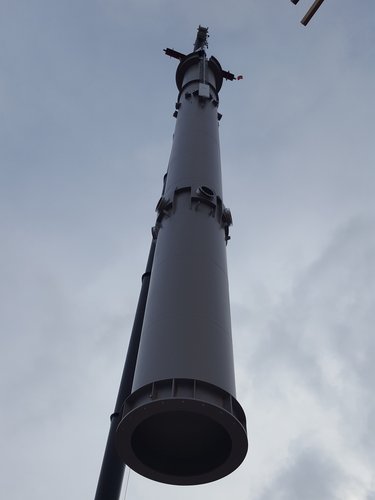

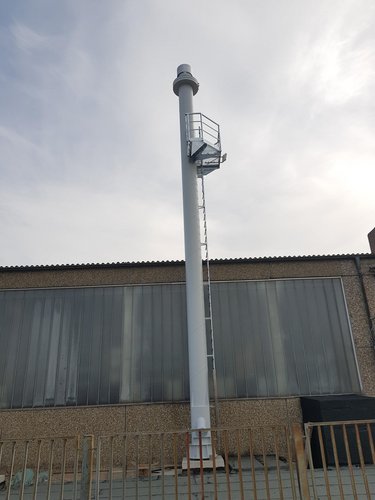

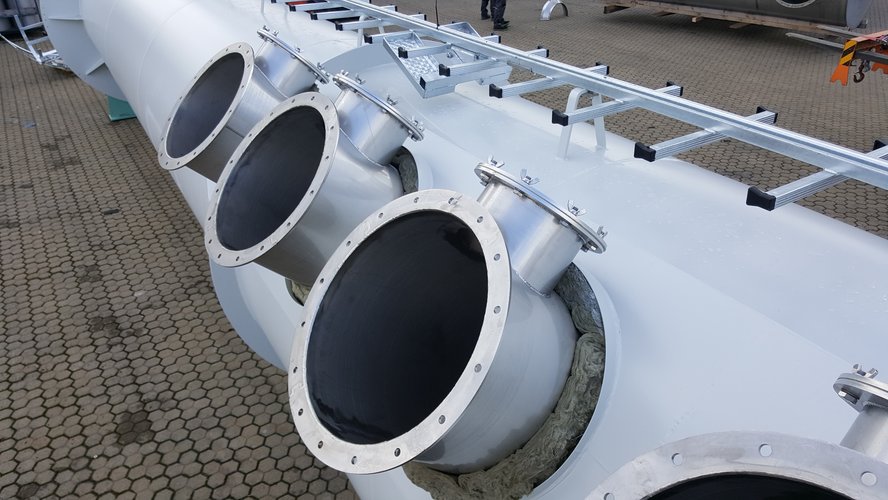

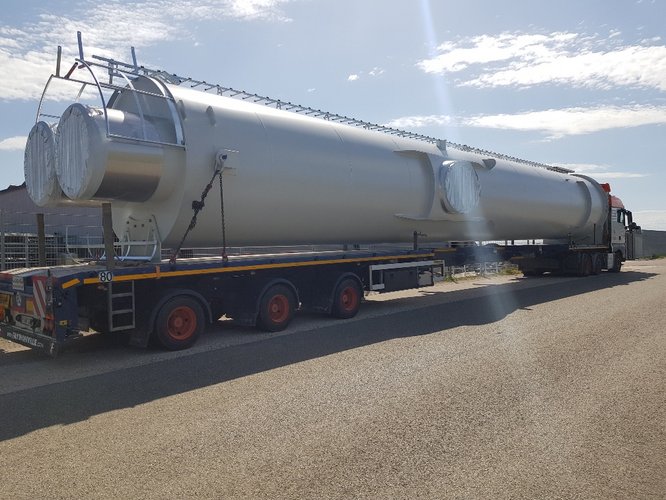

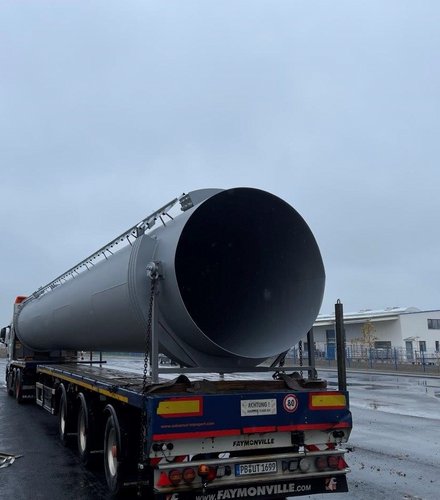

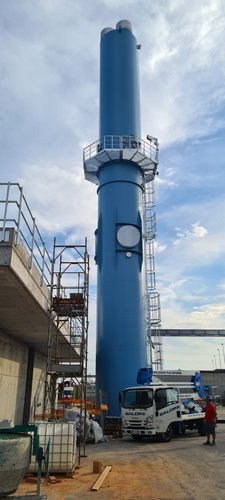

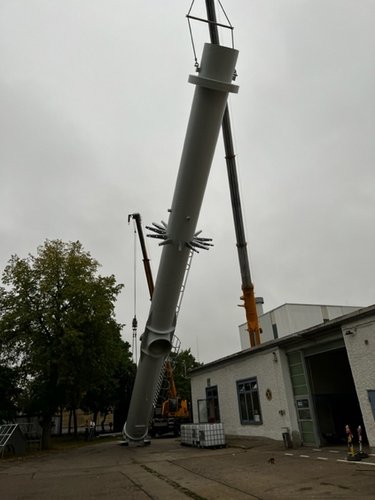

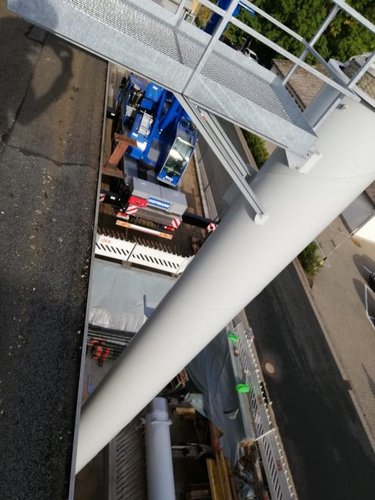

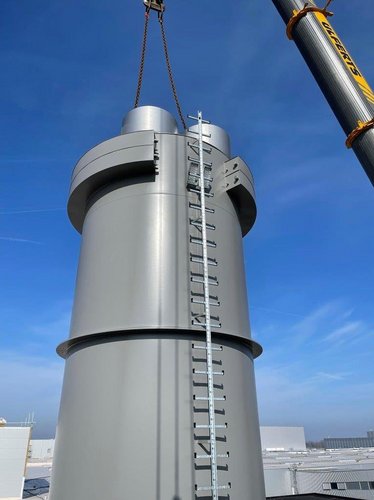

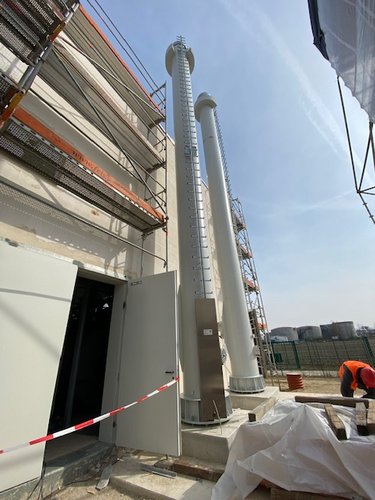

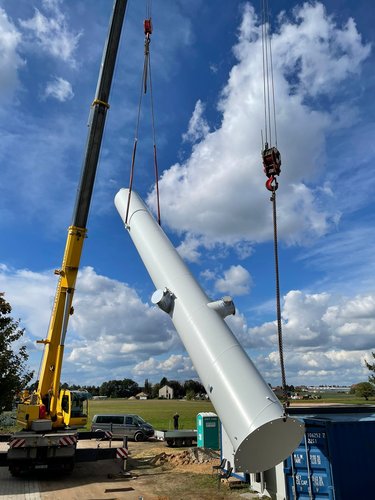

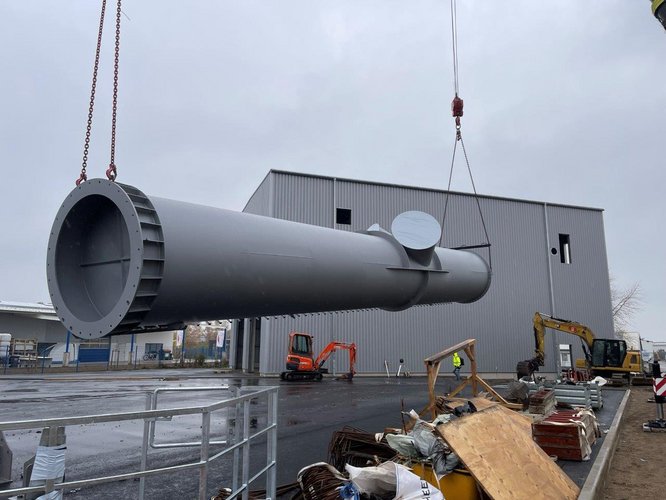

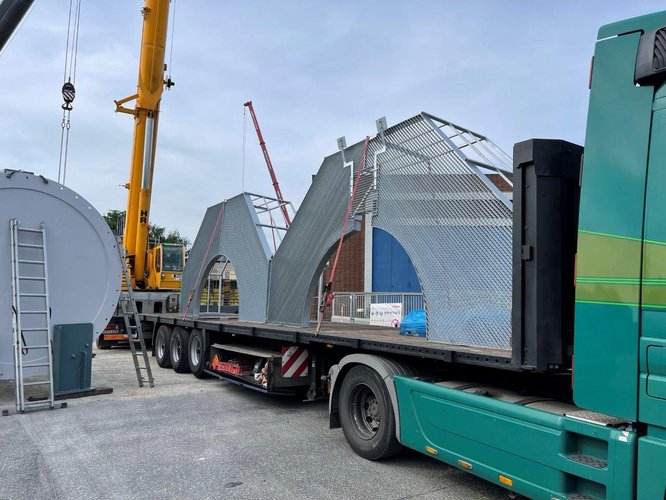

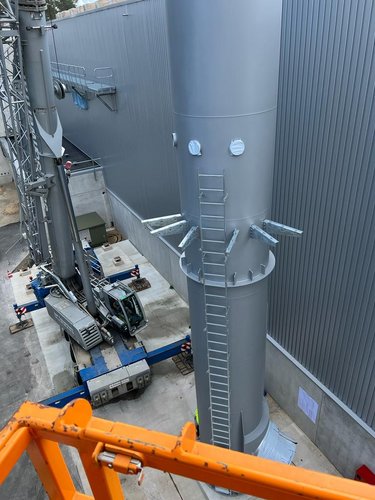

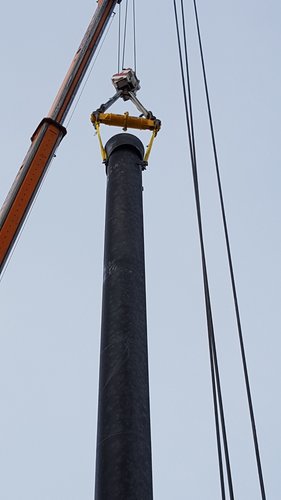

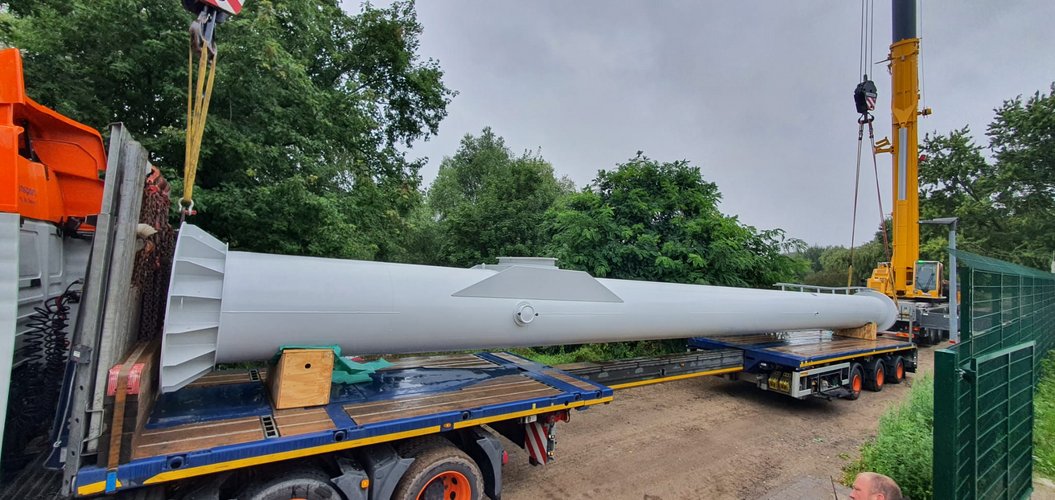

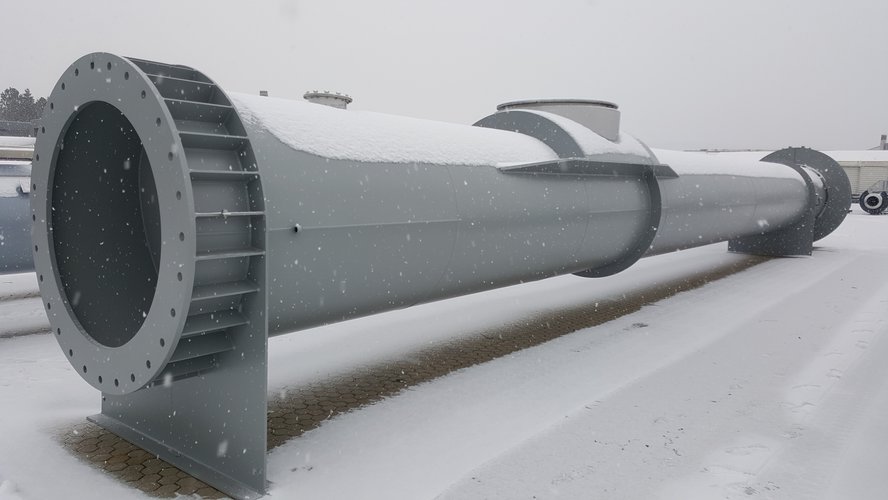

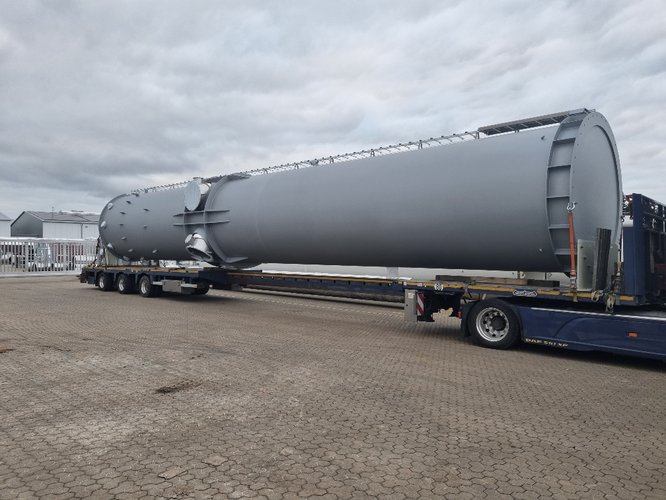

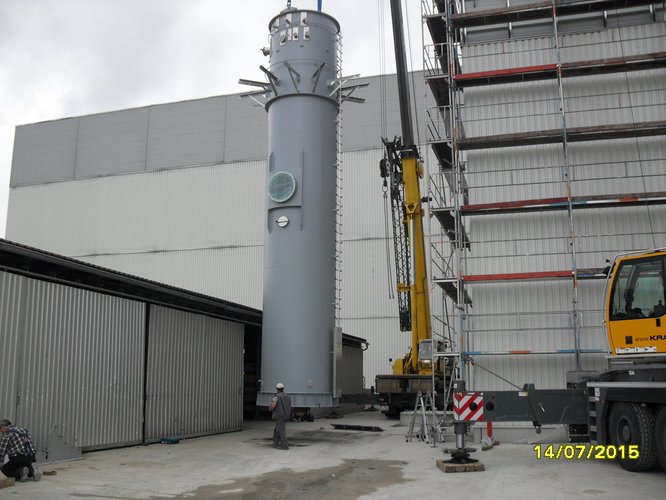

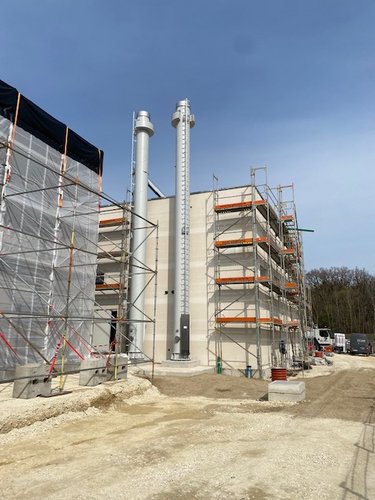

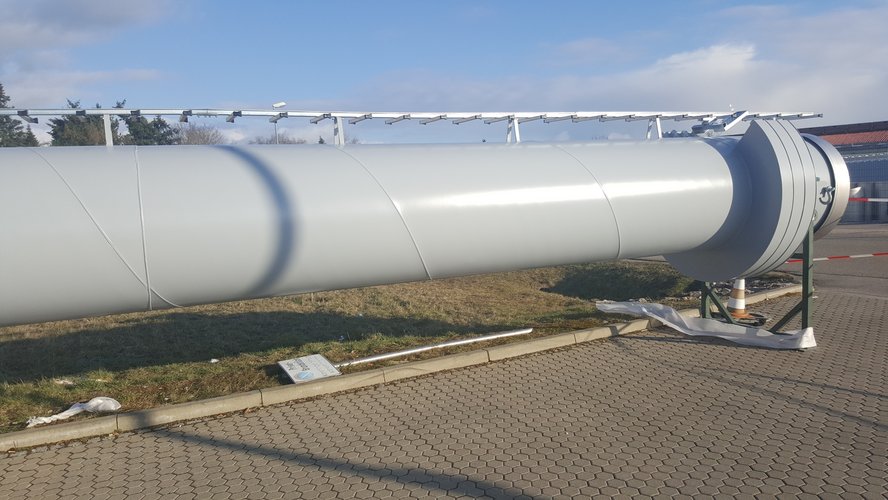

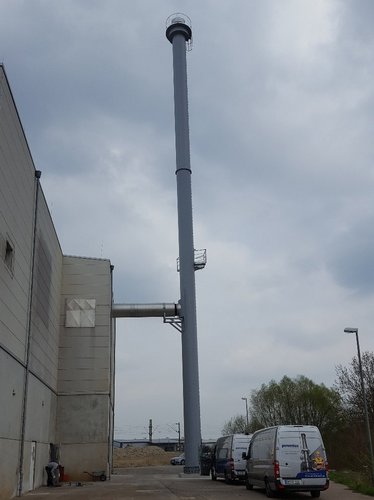

Referenzen Stahlschornsteine

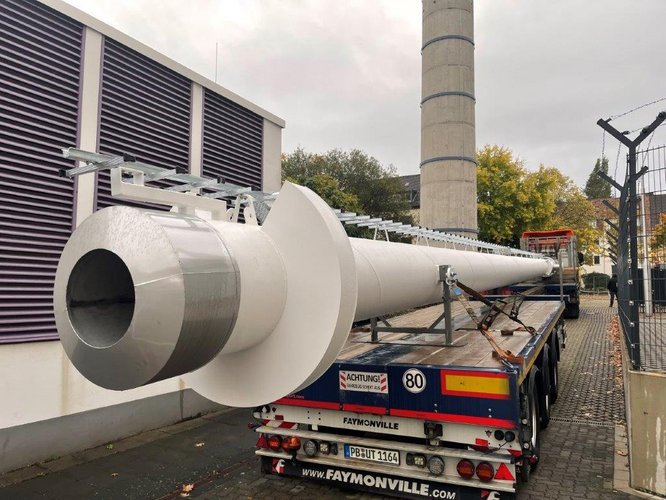

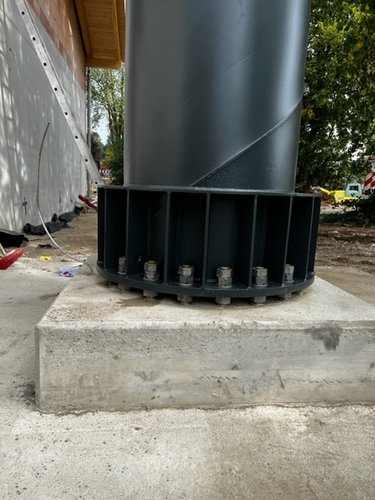

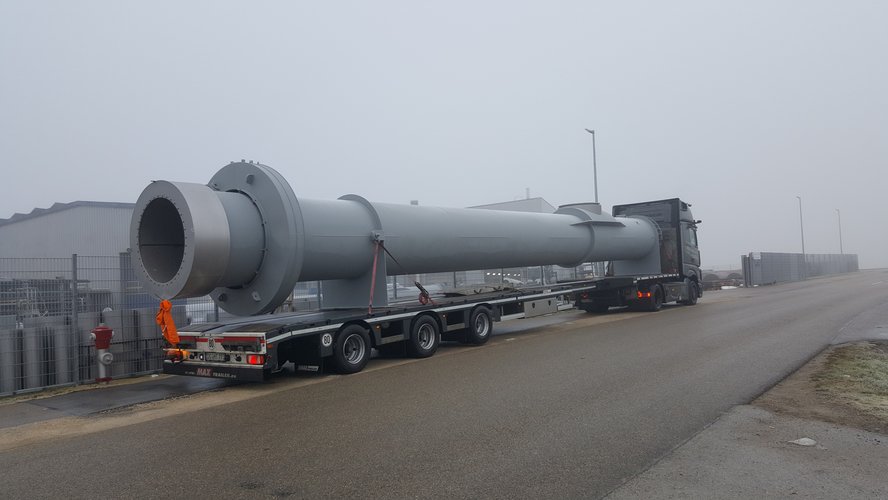

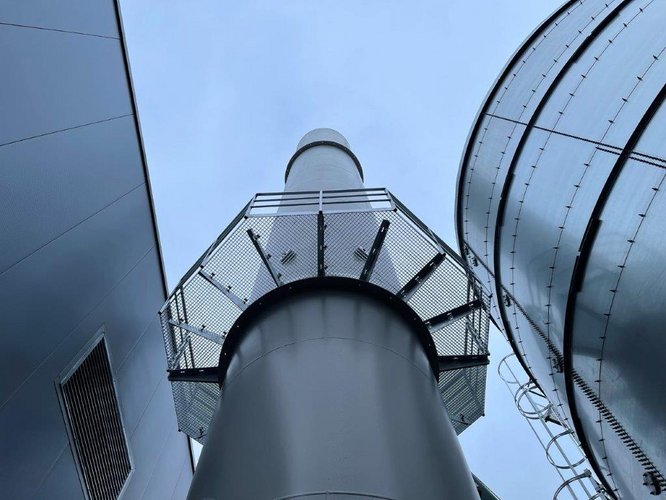

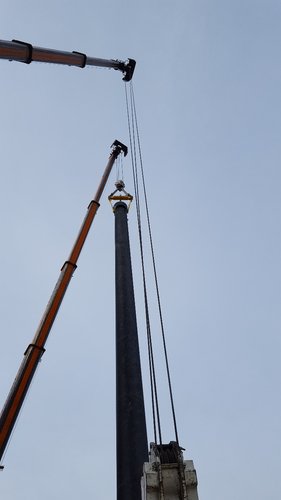

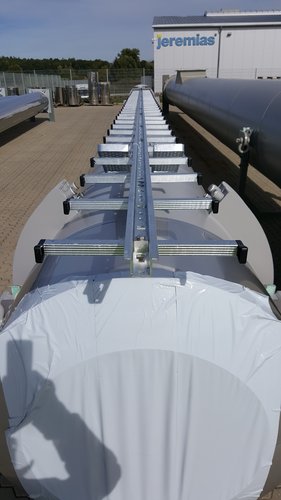

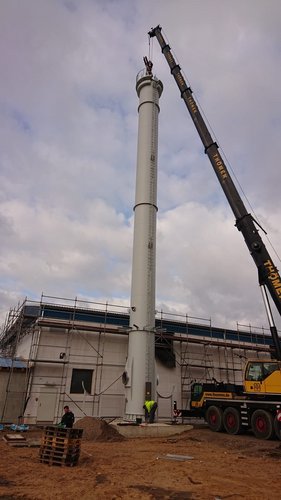

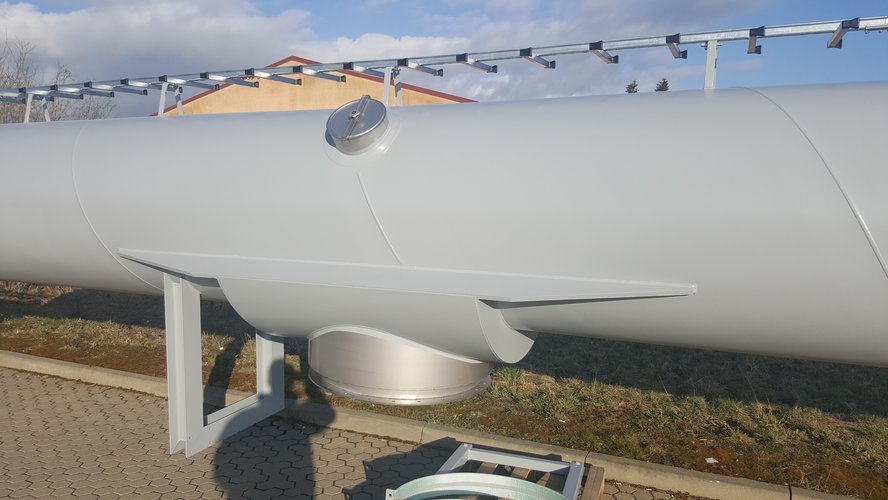

Jeder Stahlschornstein ist ein Unikat, denn jeder Schornstein wurde für nur ein spezielles Projekt geplant und gefertigt.

Unsere jahrzehntelange Erfahrung und Know-How im Bereich Industrieschornsteine lassen uns von über 4.000 Industrieprojekten sprechen! Hier finden Sie nun eine breite Auswahl unserer bisher produzierten und montierten Stahlschornsteine. Hier finden Sie eine große Auswahl an Referenzprojekten, die Jeremias erfolgreich durchführt hat - Überzeugen Sie sich selbst.


Wählen Sie die gewünschte Referenz nach Aufstellungsland, Anlagentyp oder Baureihe!

Land
Anlagentyp
Baureihe

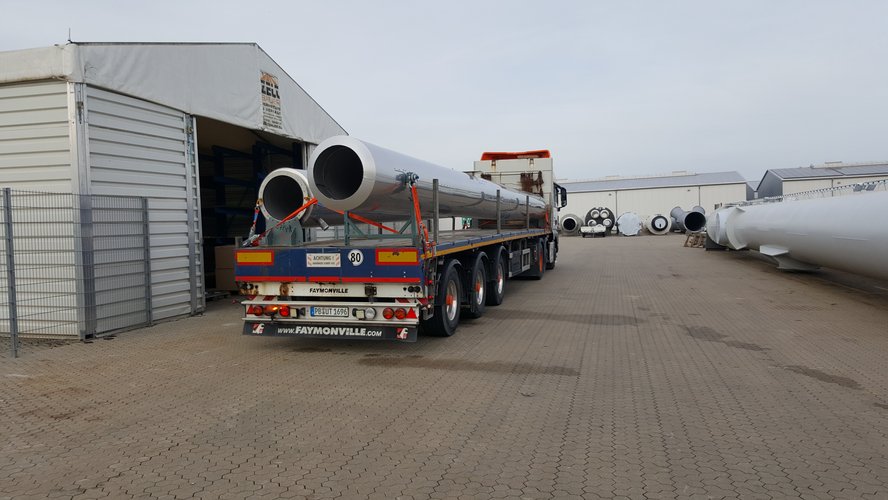

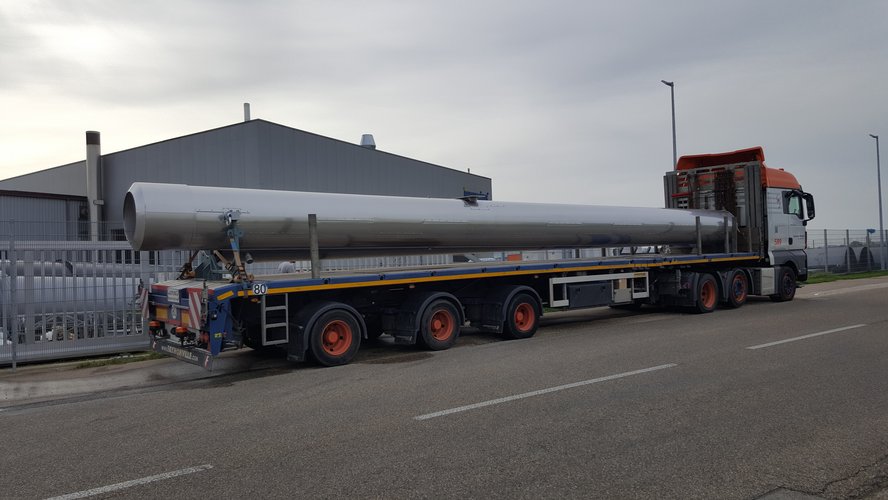

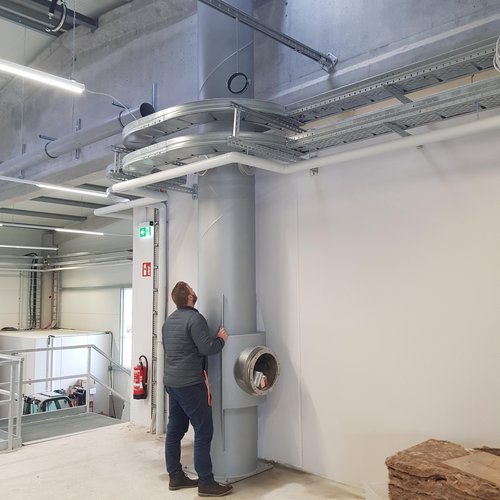

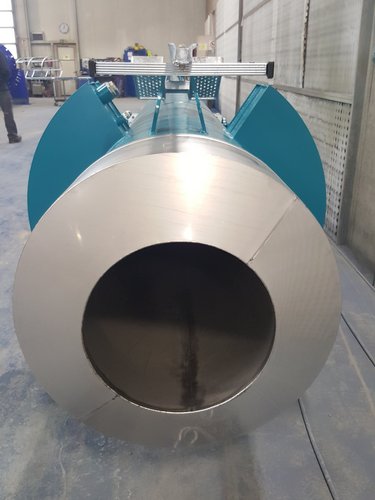

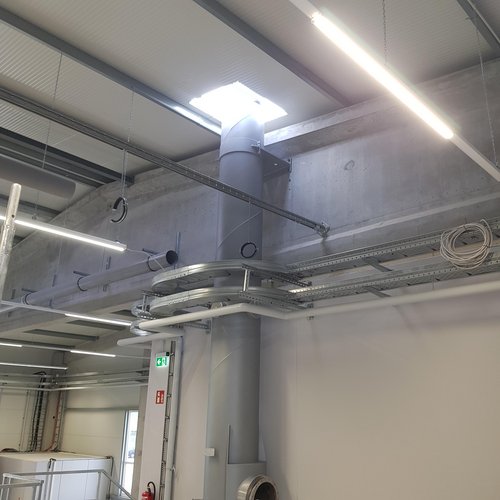

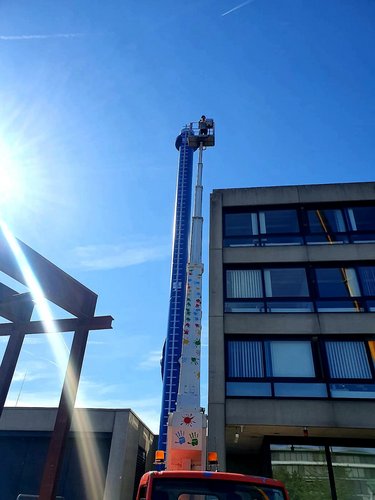

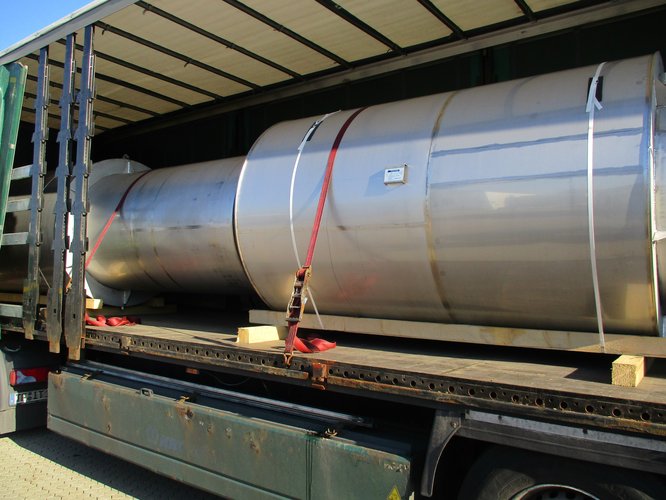

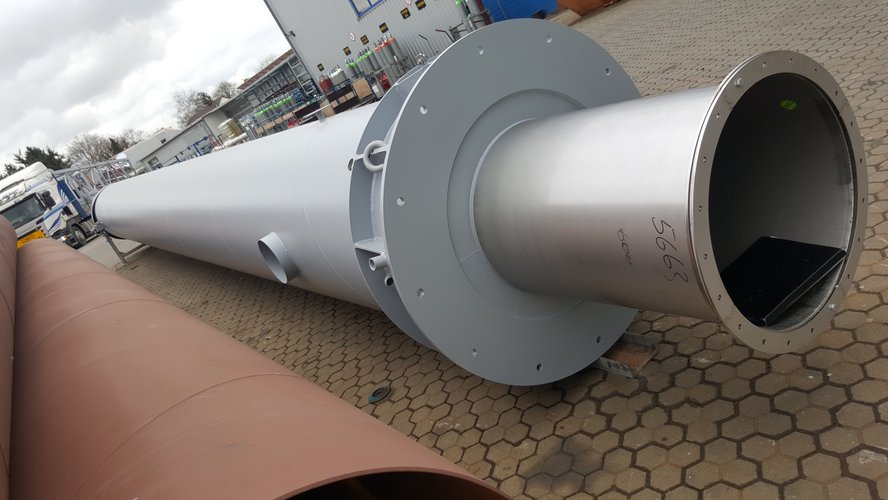

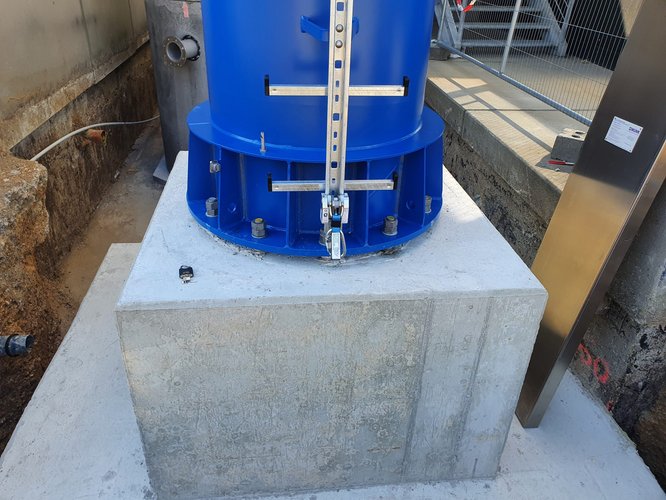

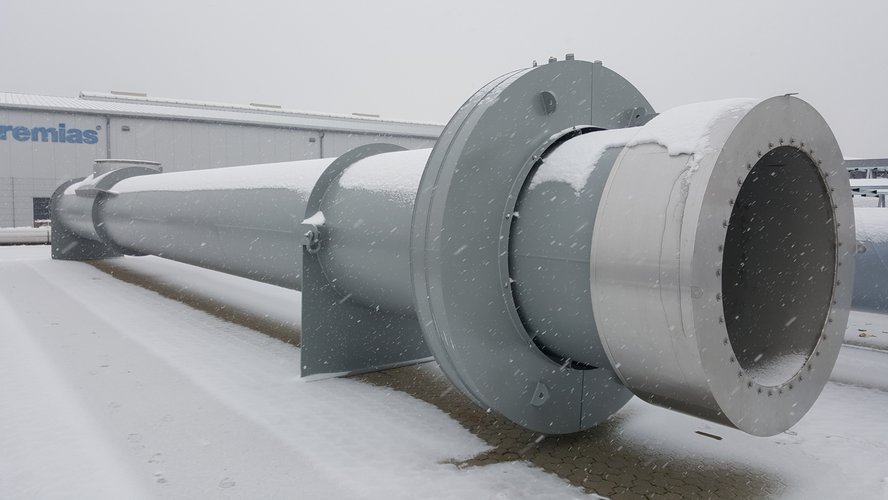

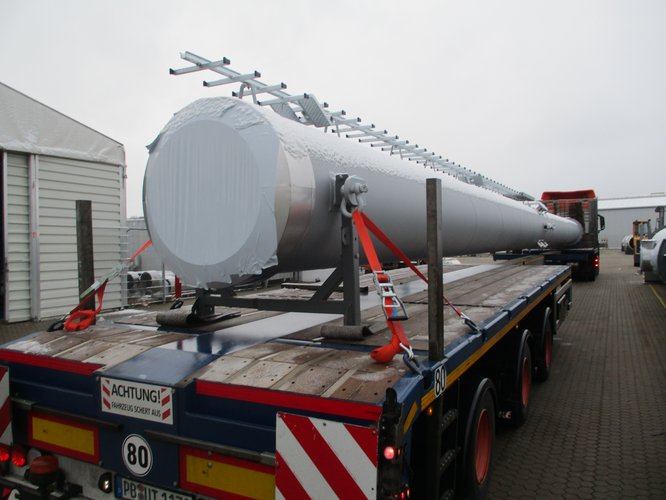

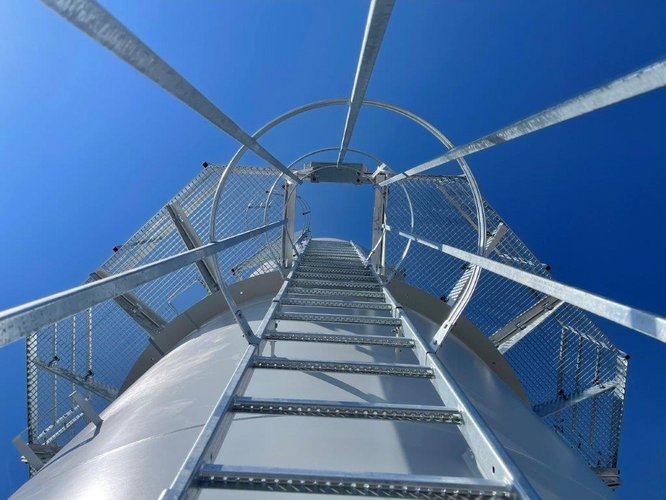

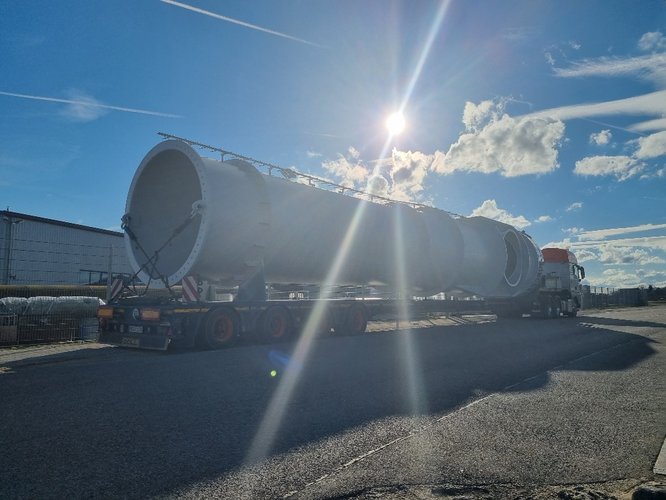

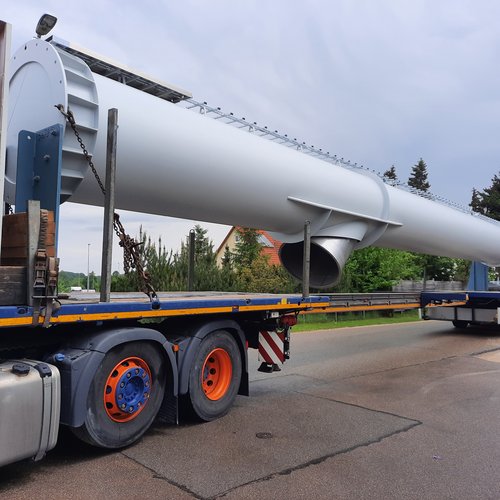

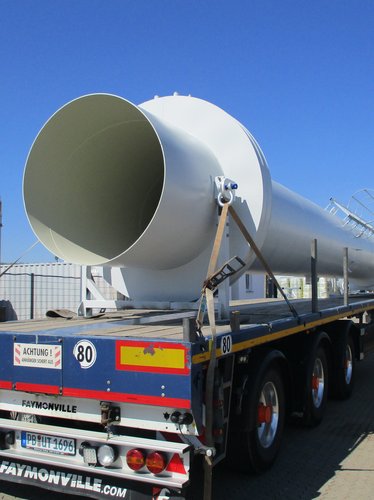

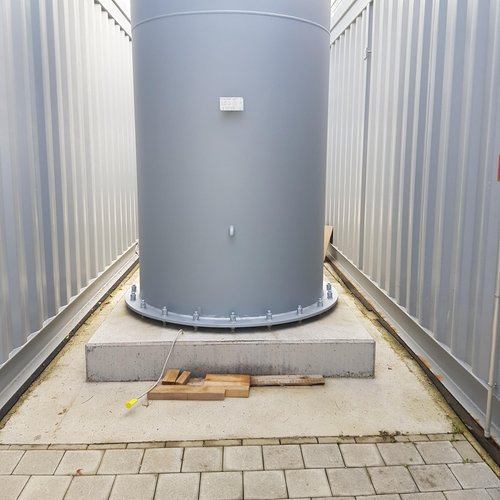

LandDeutschland
AnlagentypAbluft
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 22,2 m
Ø Tragrohr2050 mm
Ø Innenrohr1804 mm

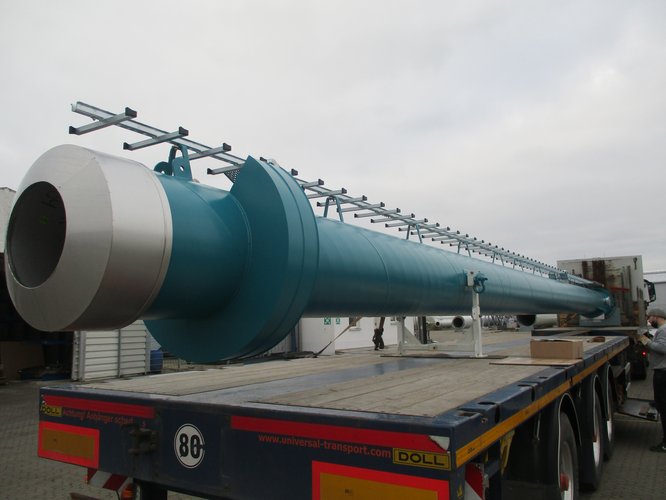

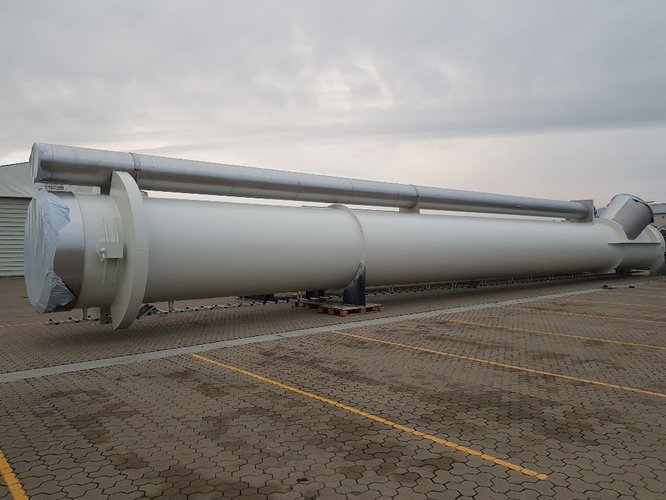

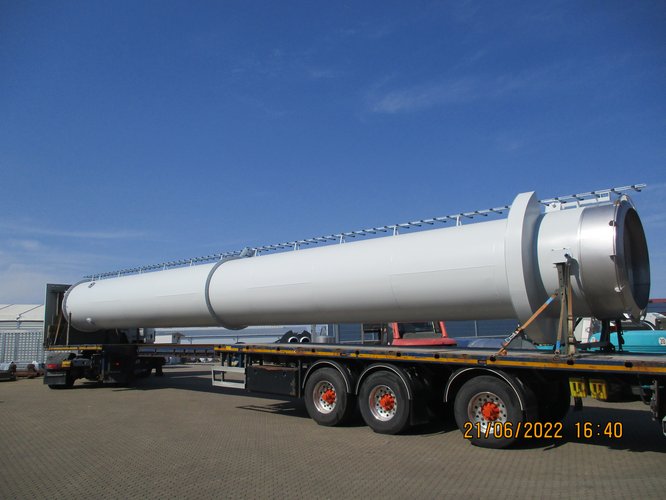

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 19,65 m
Ø Tragrohr1016 mm
Ø Innenrohr804 mm

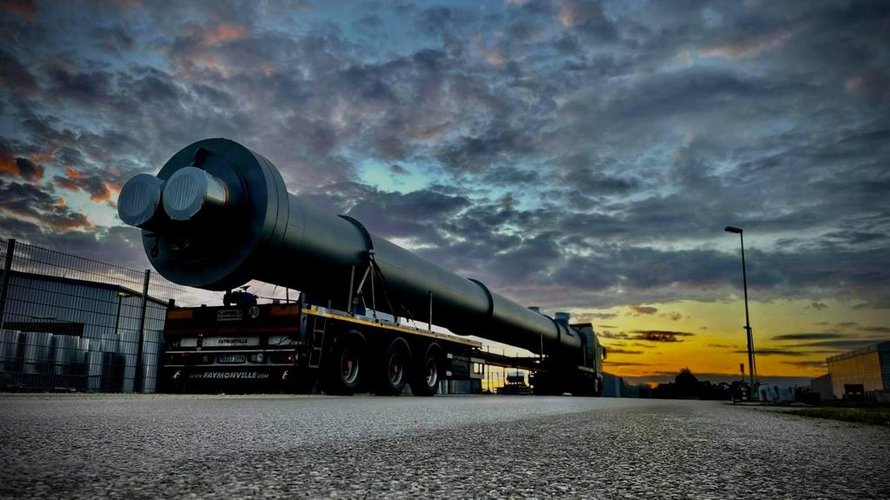

LandSchweiz
AnlagentypHeizkessel
BaureiheFSA
Produkt2x FSA
Rauchzüge2
Höhe 22 m
Ø Tragrohr762 mm
Ø Innenrohr554 mm

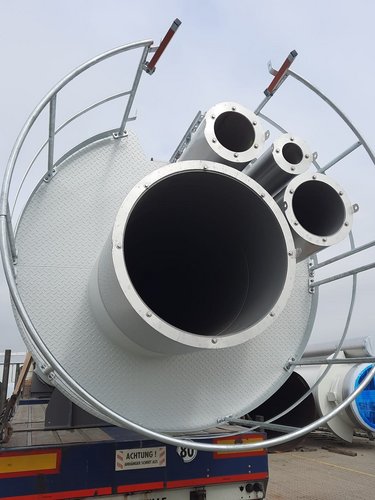

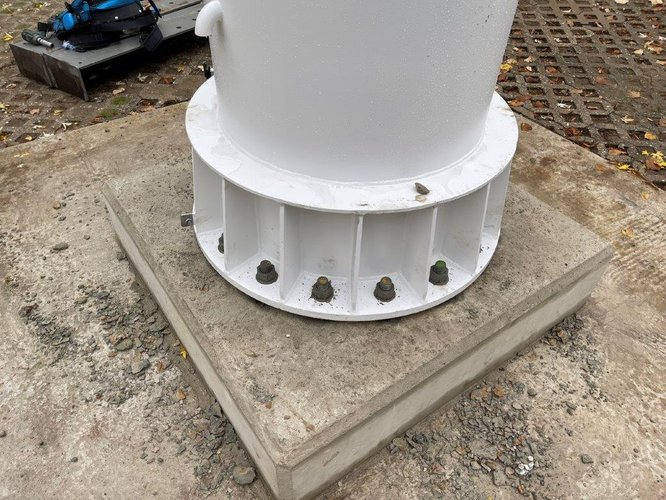

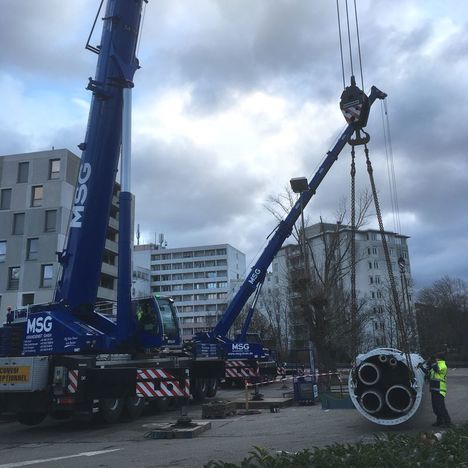

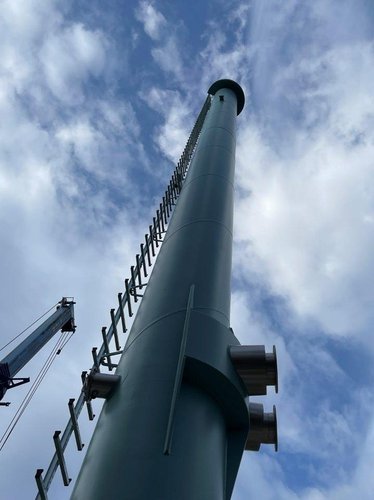

LandDeutschland
AnlagentypBHKW, Heizkessel, Abluft
BaureiheFSA-X
ProduktFSA-4
Rauchzüge4
Höhe 20,4 m
Ø Tragrohr1500 mm
Ø Innenrohr1x 355 mm; 1x 902 mm; 1x 254 mm; 1x 139,7 mm

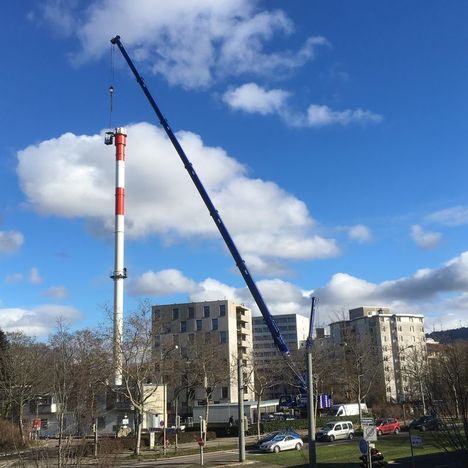

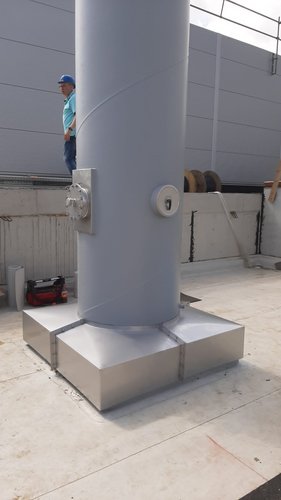

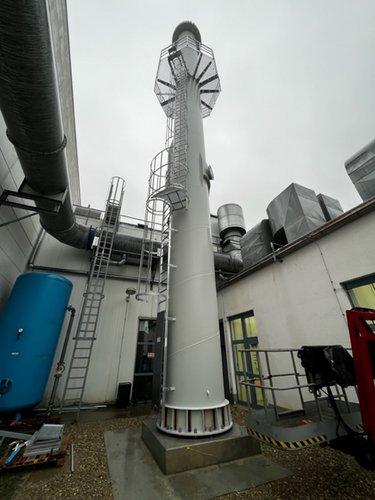

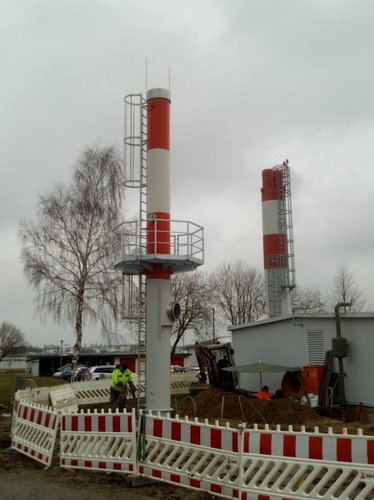

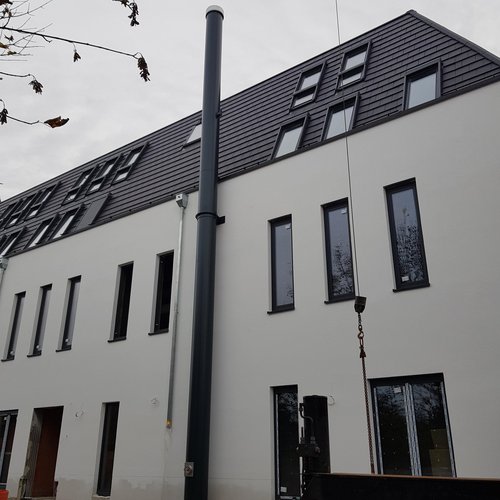

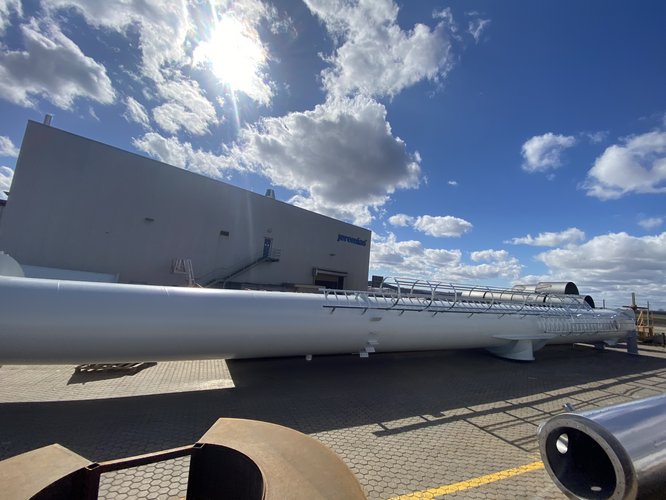

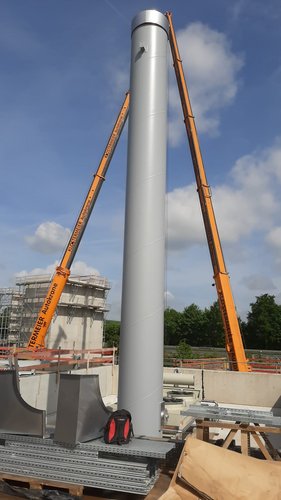

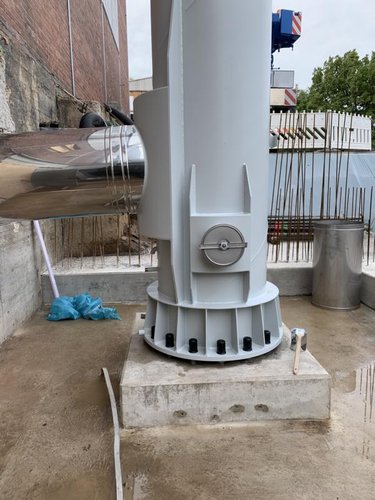

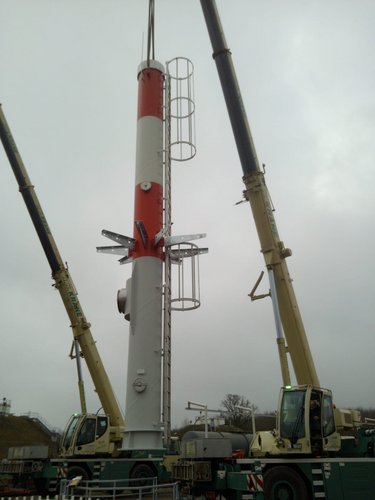

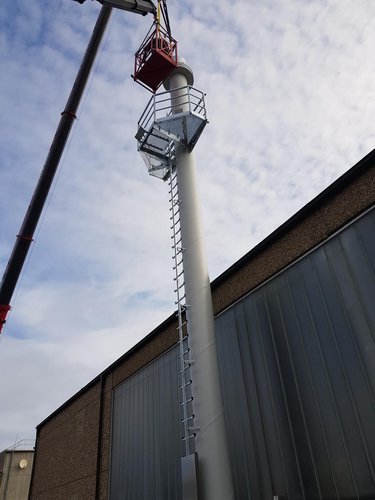

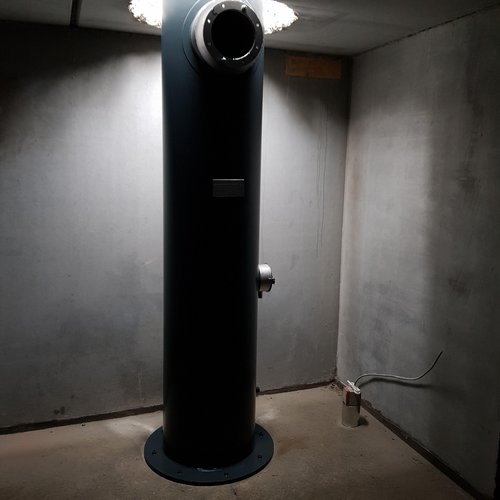

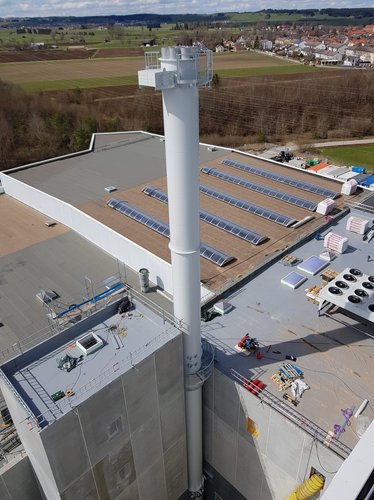

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 14 m
Ø Tragrohr559 mm
Ø Innenrohr254 mm

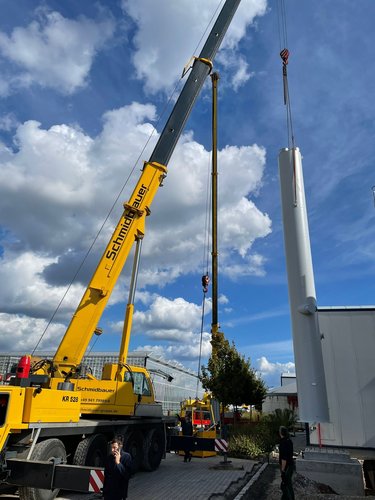

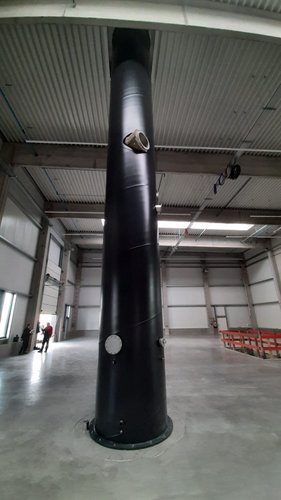

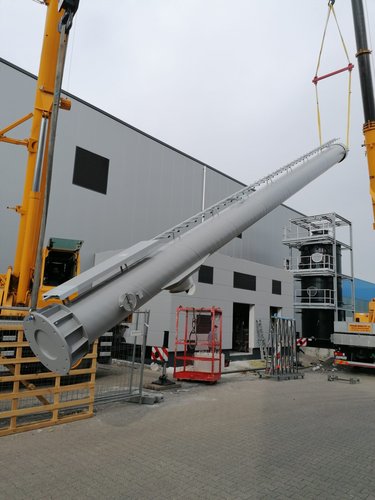

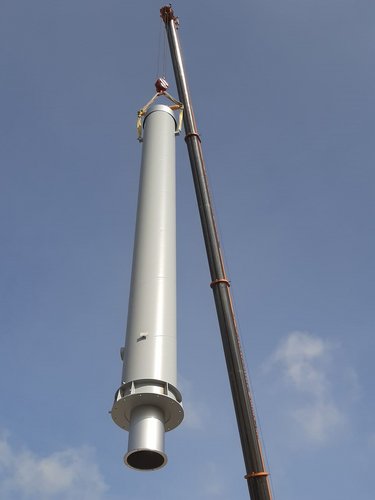

LandDeutschland
AnlagentypAbluft
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 16,75 m
Ø Tragrohr610 mm
Ø Innenrohr354 mm

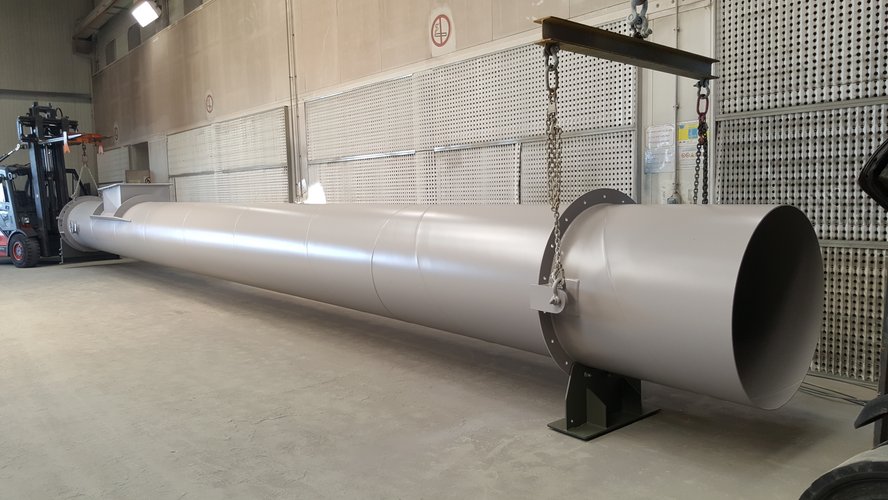

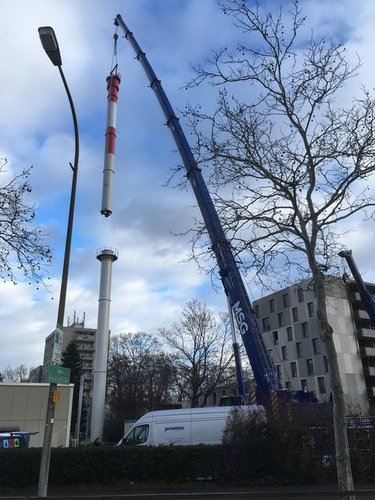

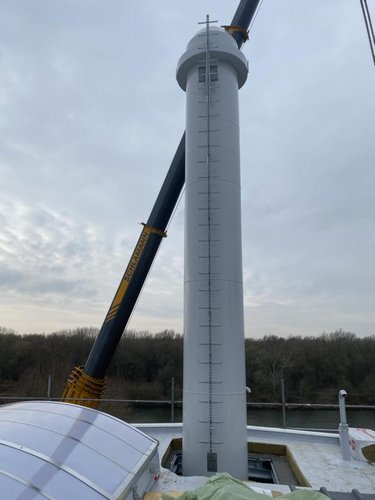

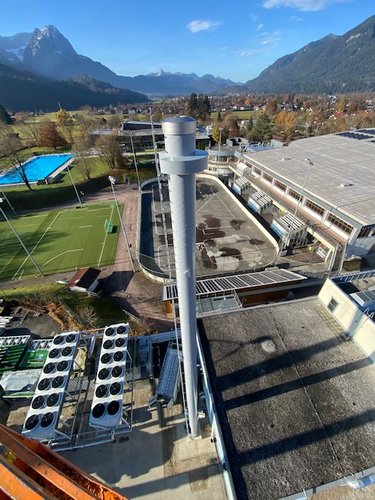

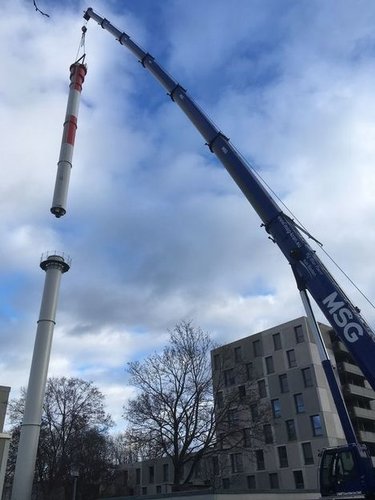

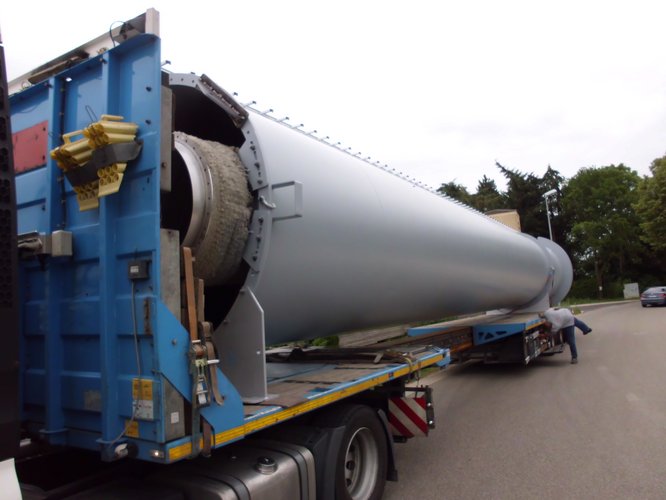

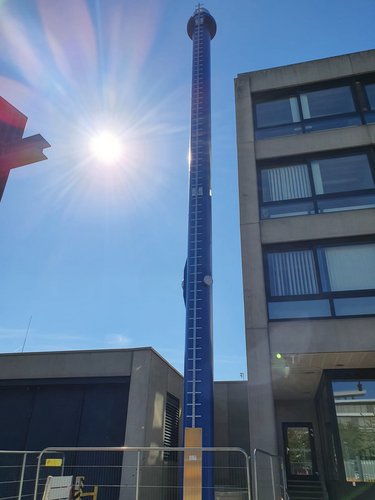

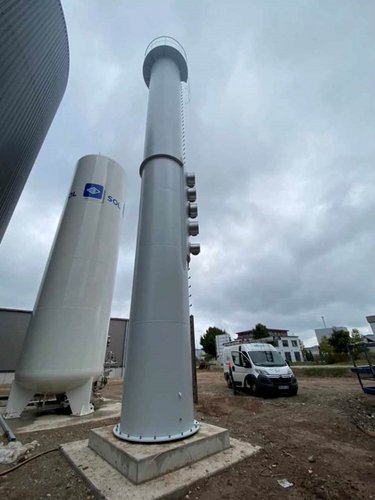

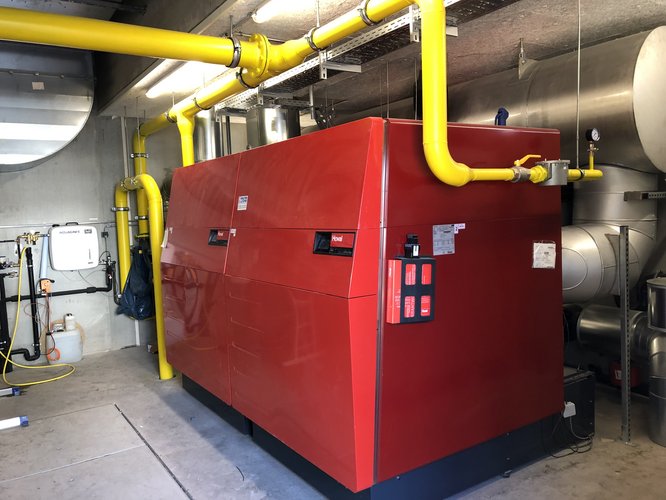

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 16,865 m
Ø Tragrohr508 mm
Ø Innenrohr204 mm

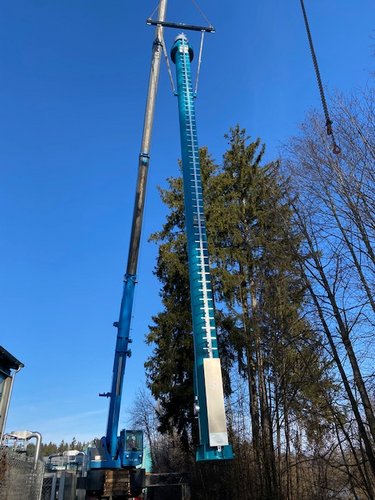

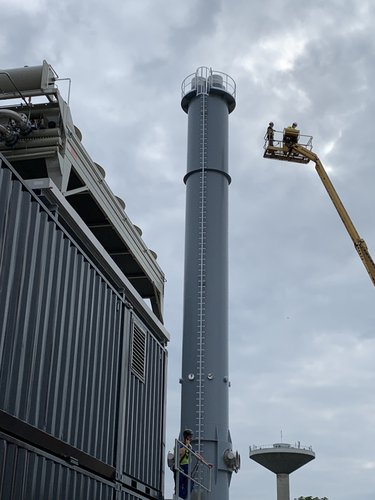

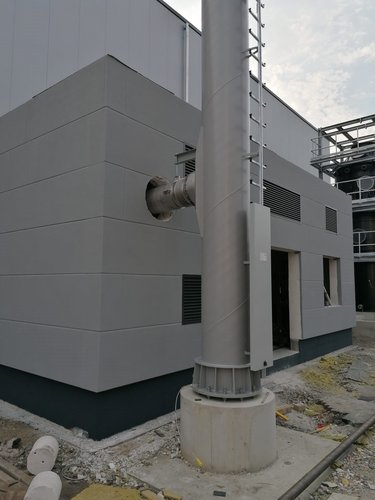

LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 24,7 m
Ø Tragrohr711 mm
Ø Innenrohr404 mm

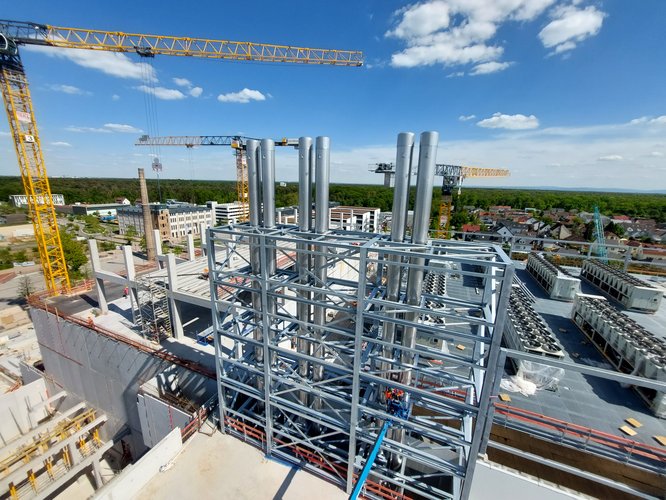

LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSB
Produkt6x FSB
Rauchzüge6
Höhe 26,086 m
Ø Innenrohr604 mm

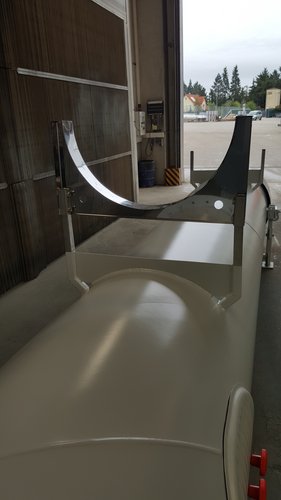

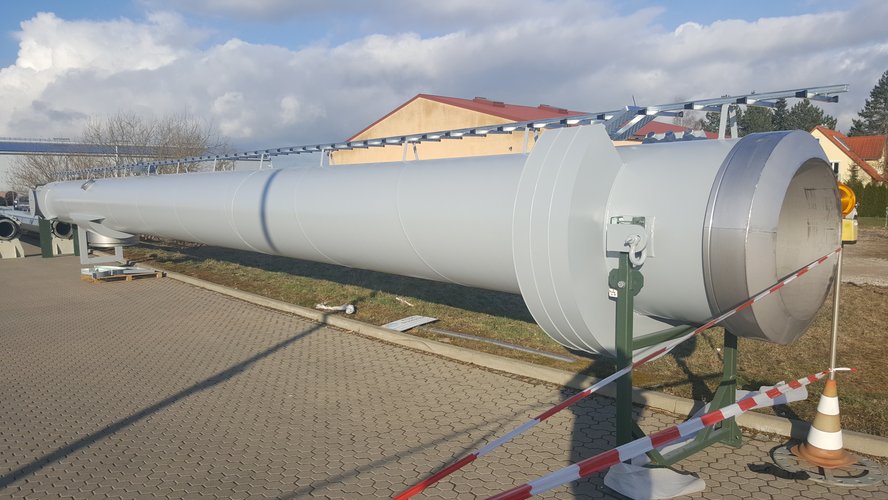

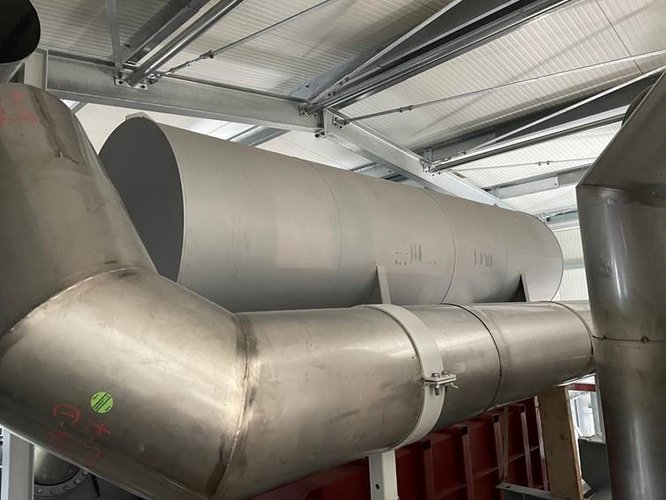

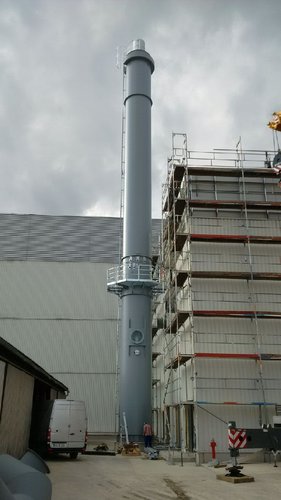

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA, Schalldämpfer
ProduktFSA
Rauchzüge1
Höhe 24,7 m
Ø Tragrohr1500 mm
Ø Innenrohr1204 mm

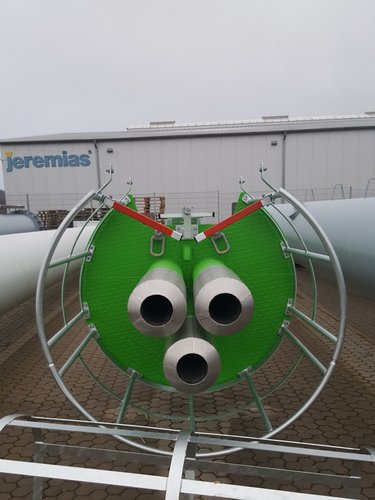

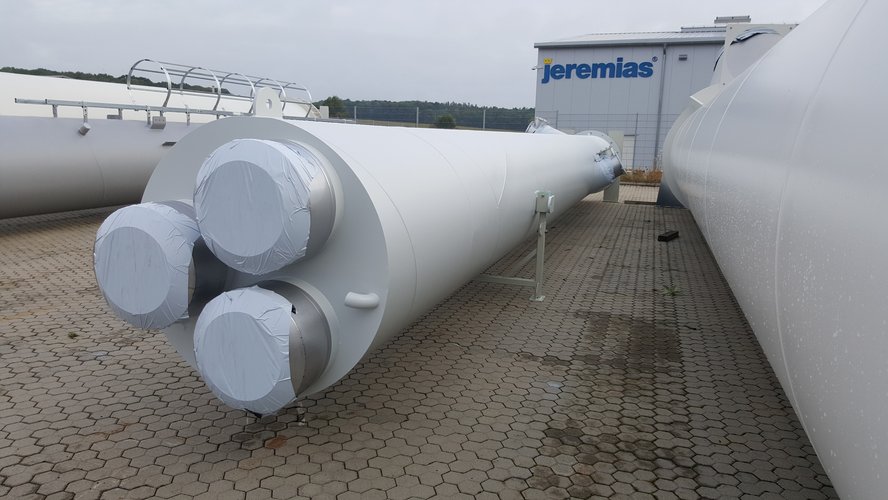

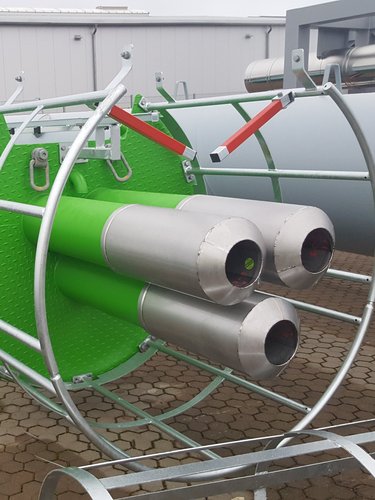

LandDeutschland
AnlagentypBHKW / KWK
BaureiheFSA-X
ProduktFSA-3
Rauchzüge3
Höhe 13,7 m
Ø Tragrohr1220 mm
Ø Innenrohr3x 354 mm

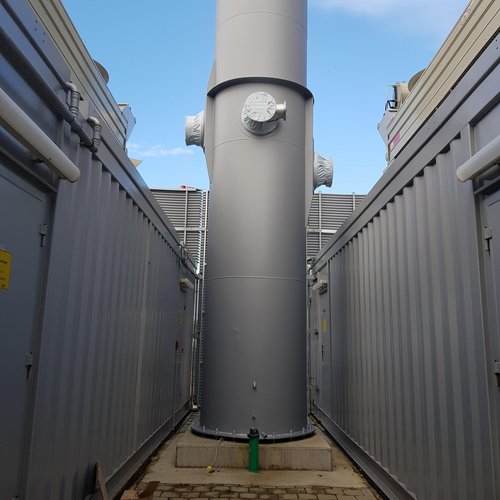

LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA-X
ProduktFSA-3
Rauchzüge3
Höhe 18 m
Ø Tragrohr1500 mm
Ø Innenrohr3x 404 mm

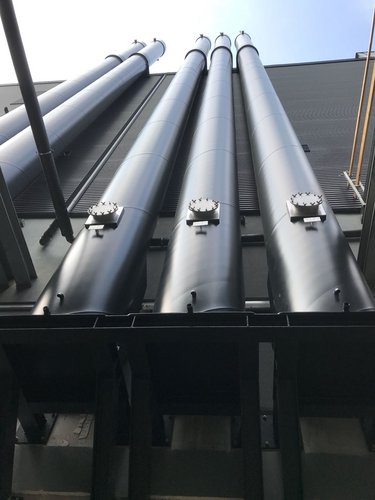

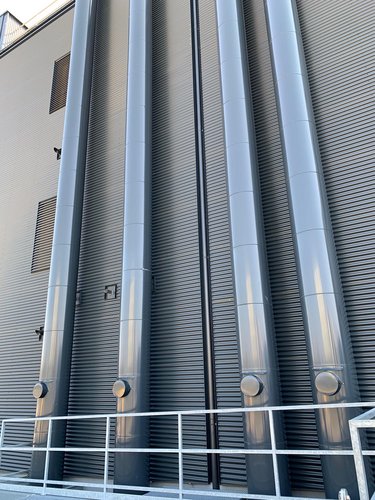

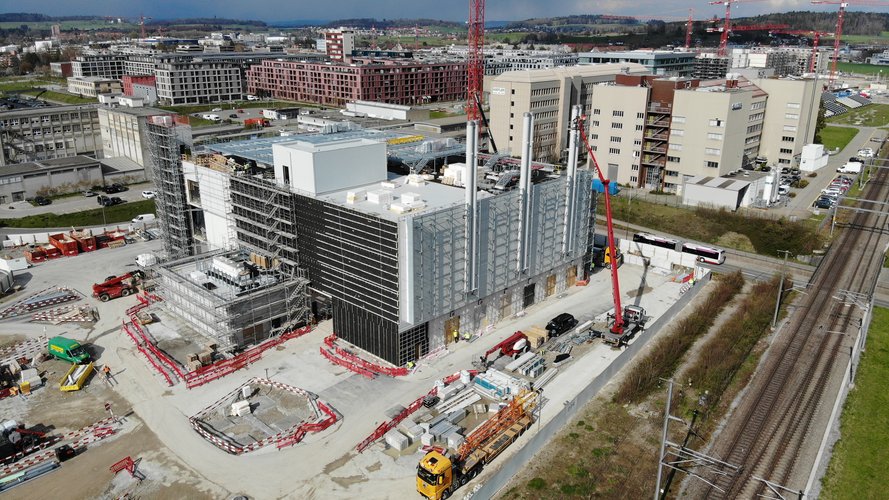

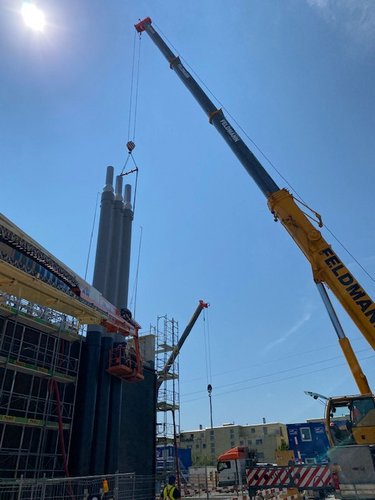

LandSchweiz
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA
Produkt6x FSA
Rauchzüge6
Höhe 22,52 m
Ø Tragrohr813 mm
Ø Innenrohr554 mm
LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA-X-RM, FSA-X, FSB
Produkt3x FSA-4-RM; FSA-3; 6x FSB
RauchzügeFSA-4-RM: 12
FSA-3: 3
FSB: 6
Höhe je FSA-4-RM: 35 m
FSA-3: 32 m
je FSB: 35 m
Ø Tragrohrje FSA-4-RM: 2050 mm
FSA-3: 1900 mm
je FSB: 765 mm
Ø Innenrohralle Innenrohre 604 mm

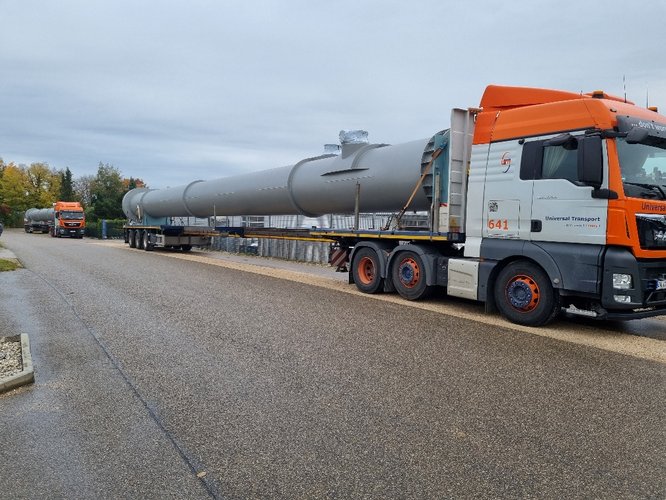

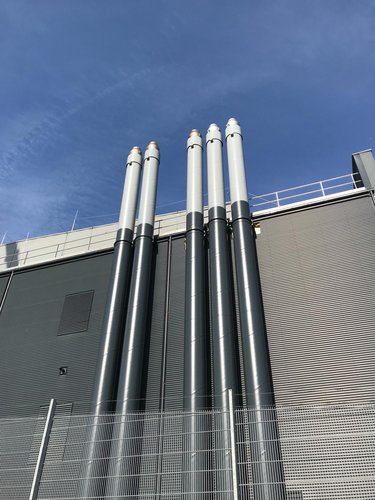

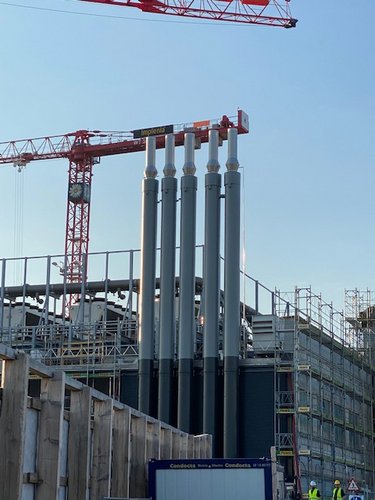

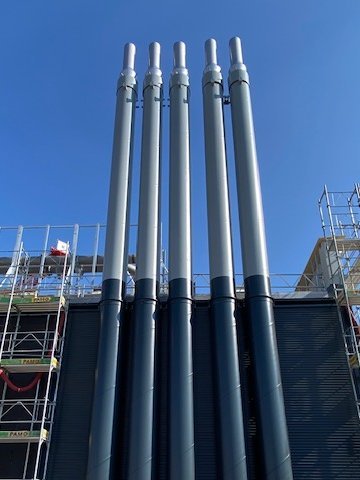

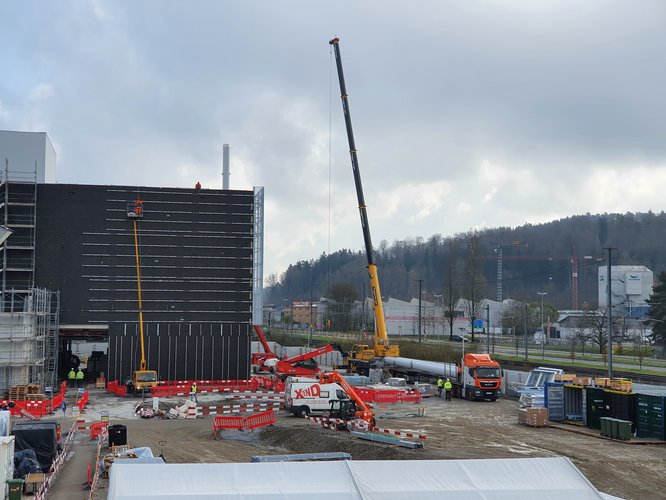

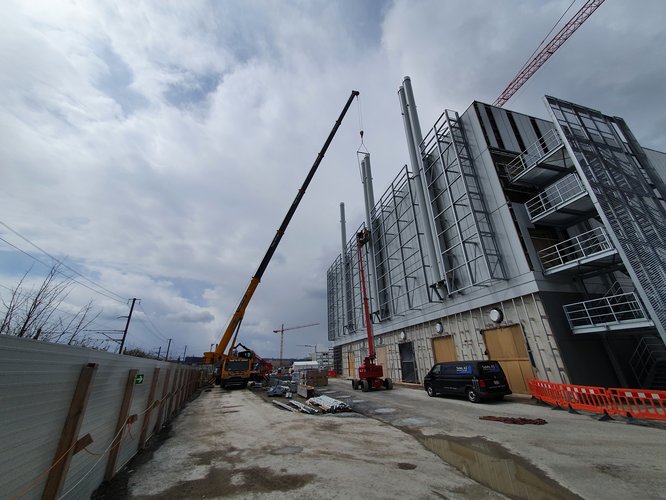

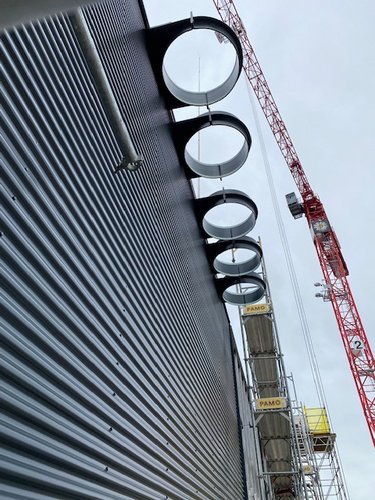

LandSchweiz
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA
Produkt5x FSA
Rauchzüge5
Höhe je 23,82 m
Ø Tragrohrje 813 mm
Ø Innenrohrje 504 mm

Erweiterung: Im ersten Projekt wurden bereits 10 FSA installiert. Nun, einige Zeit später folgten weitere 5 FSA in beinah identischer Bauweise.

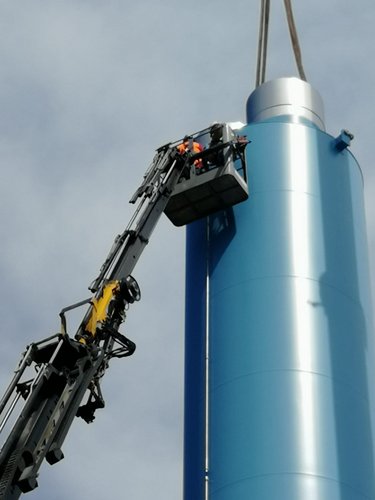

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 20,35 m
Ø Tragrohr813 mm
Ø Innenrohr404 mm

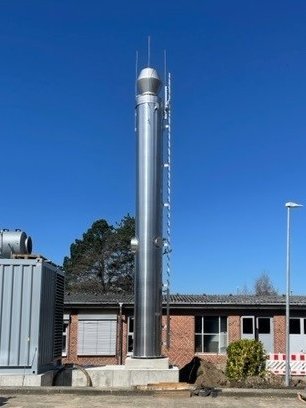

LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 12,1 m
Ø Tragrohr1016 mm
Ø Innenrohr604 mm

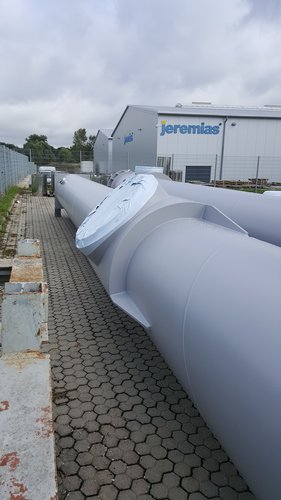

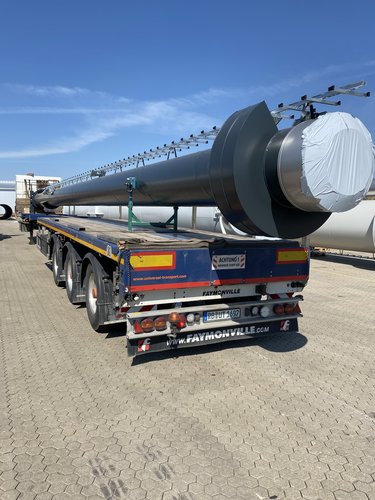

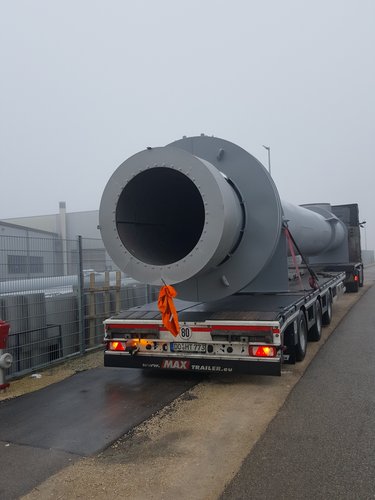

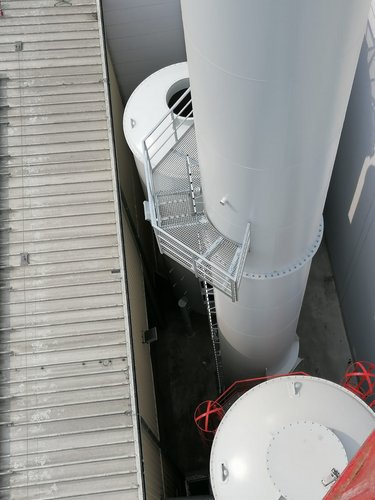

LandDeutschland
AnlagentypVentilation
BaureiheFSC
ProduktFSC-Stahl
Rauchzüge1
Höhe 30 m
Ø Tragrohr2300 mm

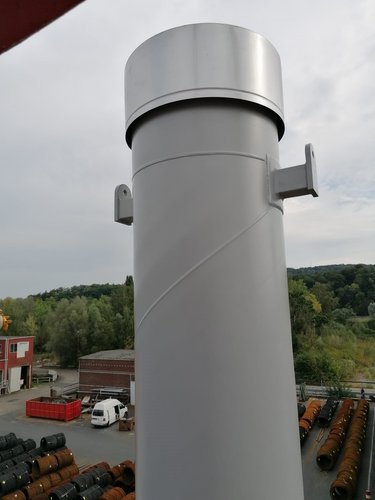

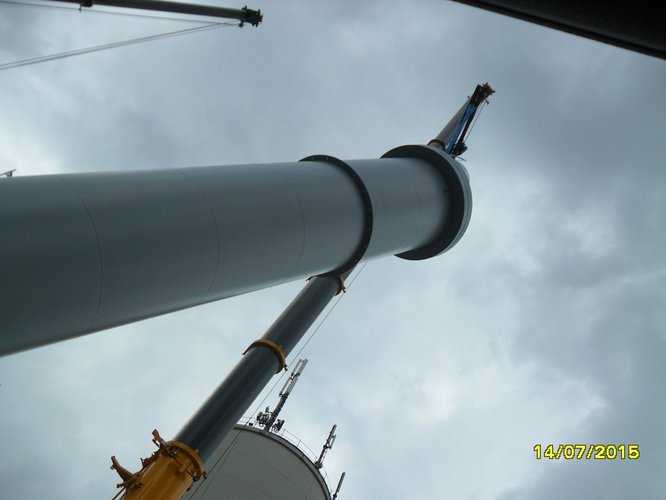

LandDeutschland
AnlagentypVentilation
BaureiheFSC
ProduktFSC-Stahl
Rauchzüge1
Höhe 15 m
Ø Tragrohr1016 mm

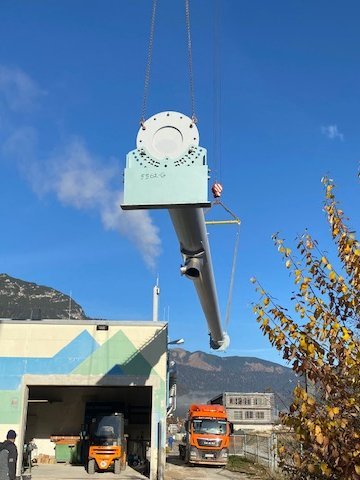

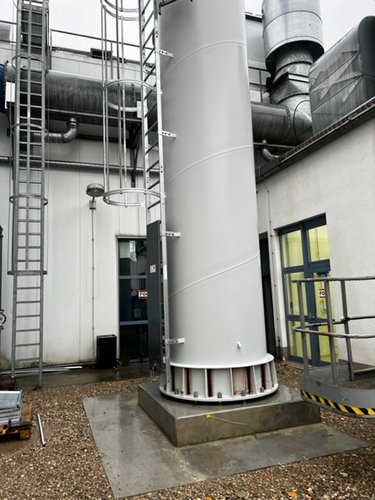

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 13,5 m
Ø Tragrohr660 mm
Ø Innenrohr454 mm

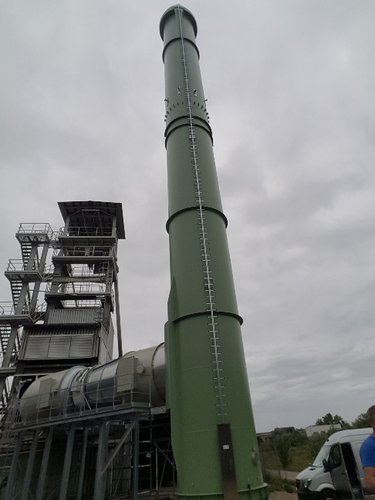

LandDeutschland
AnlagentypRöstmaschine
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 27,5 m
Ø Tragrohr1016 mm
Ø Innenrohr714 mm

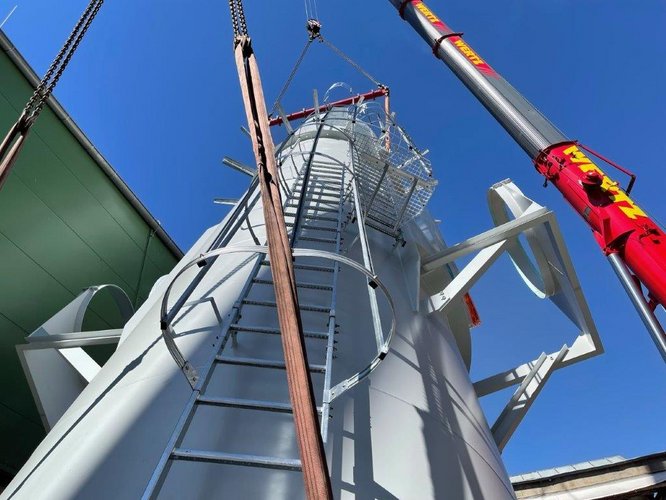

LandDeutschland
AnlagentypVentilation
BaureiheFSC
ProduktFSC-Stahl
Rauchzüge1
Höhe 23 m
Ø Tragrohr1420 mm
LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA-X
Produkt2 FSA-5 + 9 VBL
Rauchzüge10
Höhe 24,6 m
Ø Tragrohr2400 mm
Ø Innenrohrje 604 mm

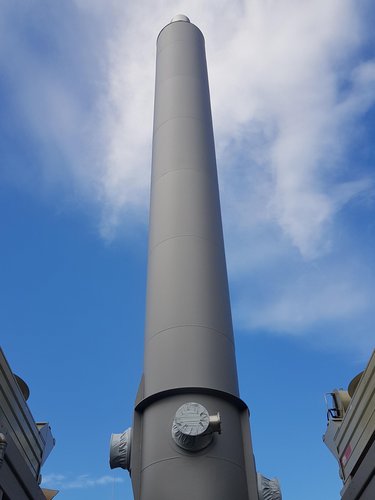

LandDeutschland
AnlagentypBHKW / KWK
BaureiheFSA-X
ProduktFSA-6, VBL, 2 Ankerkörbe
Rauchzüge6
Höhe 25 m
Ø Tragrohr1650 mm
Ø Innenrohrje 354 mm
LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA-X
Produkt4 FSA-2
Rauchzüge8
Höhe 28,4 m
Ø Tragrohr1x 1420 mm, 2x 1600 mm
Ø Innenrohr2x 404 mm, 4x 504 mm

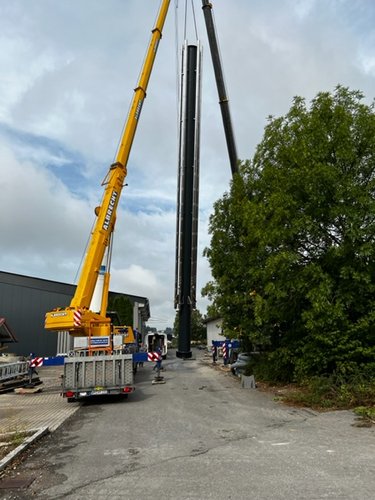

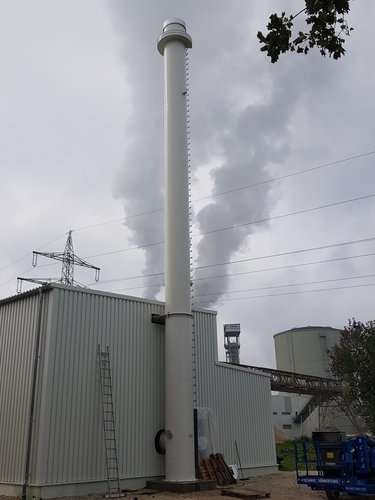

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 17,7 m
Ø Tragrohr660 mm
Ø Innenrohr404 mm
LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA-X
ProduktFSA-7, SD
Rauchzüge7
Höhe 30,7 m
Ø Tragrohr2850 mm
Ø Innenrohrje 604 mm
LandDeutschland
AnlagentypVentilation
BaureiheFSC
ProduktFSC-Stahl
Rauchzüge1
Höhe 27 m
Ø Tragrohr2000 mm

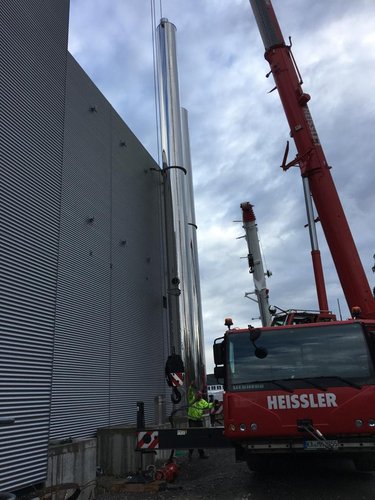

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
Produkt3x FSA
Rauchzüge1
Höhe 2x 35,998 m, 1x 33,5005 m
Ø Tragrohr2x 1700 mm, 1x 1850 mm
Ø Innenrohr2x 1505 mm, 1x 1650 mm

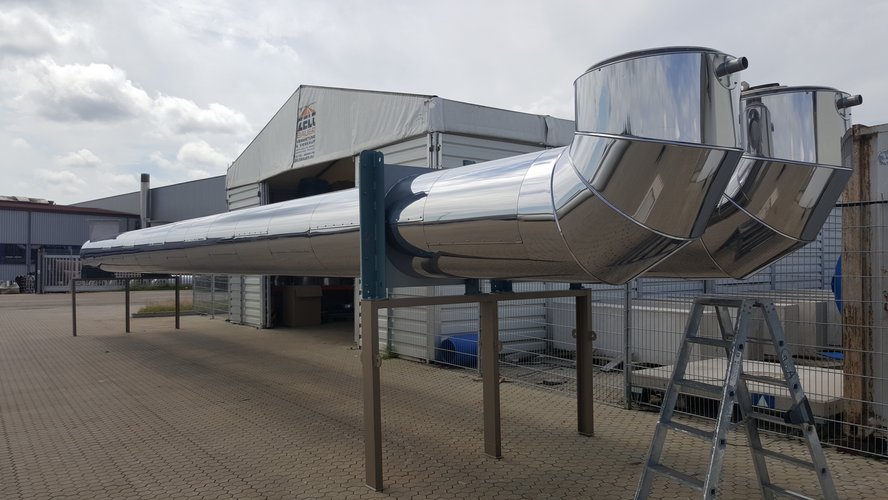

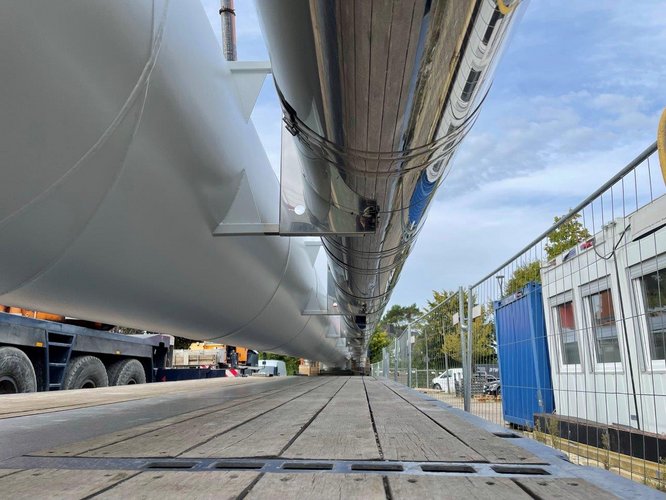

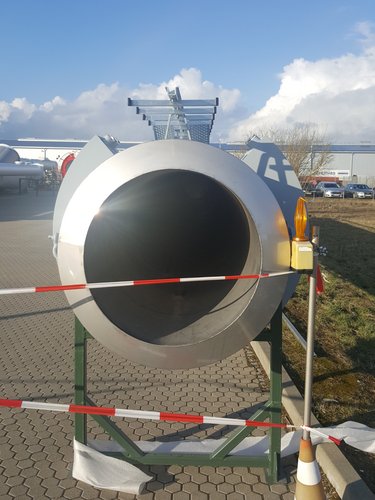

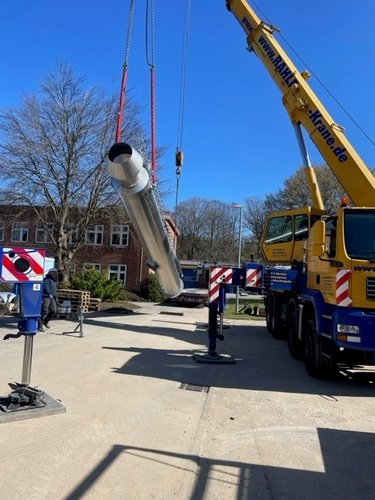

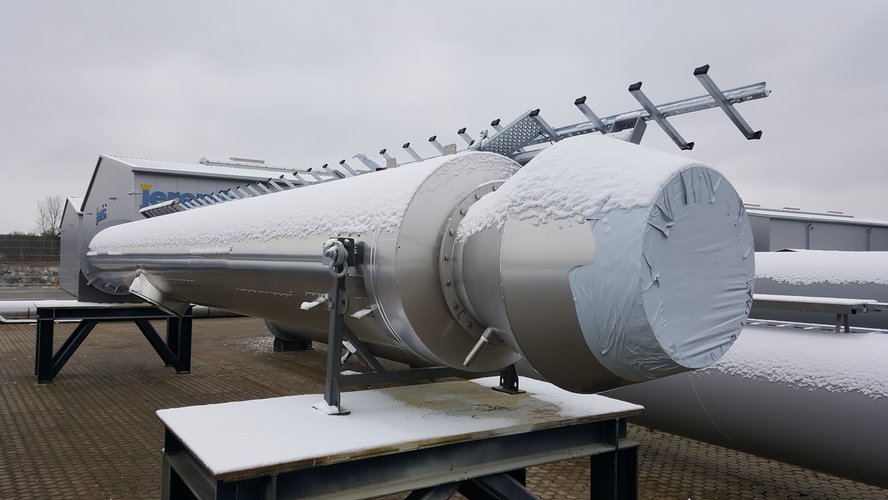

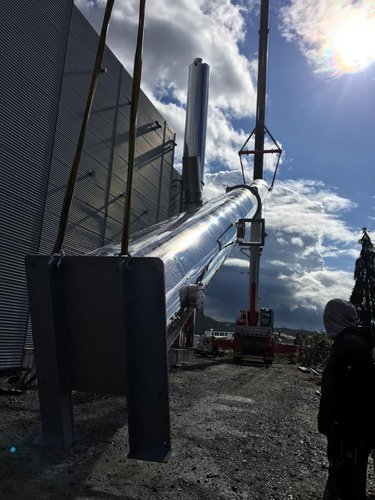

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-X, Schalldämpfer
Produkt2 FSA-2,  Kulissenschalldämpfer
Rauchzüge2
Höhe 23,5 m
Ø Tragrohr1750 mm; 1220 mm
Ø Innenrohr704 mm; 454 mm

Beide FSA mit Edelstahlverkleidung

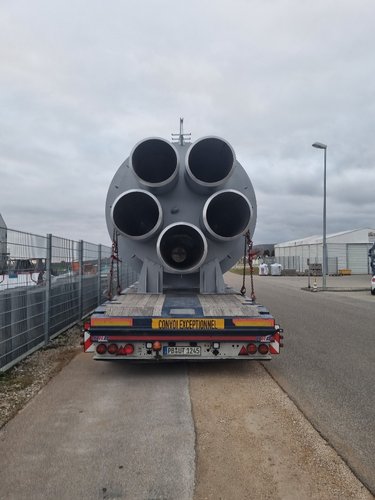

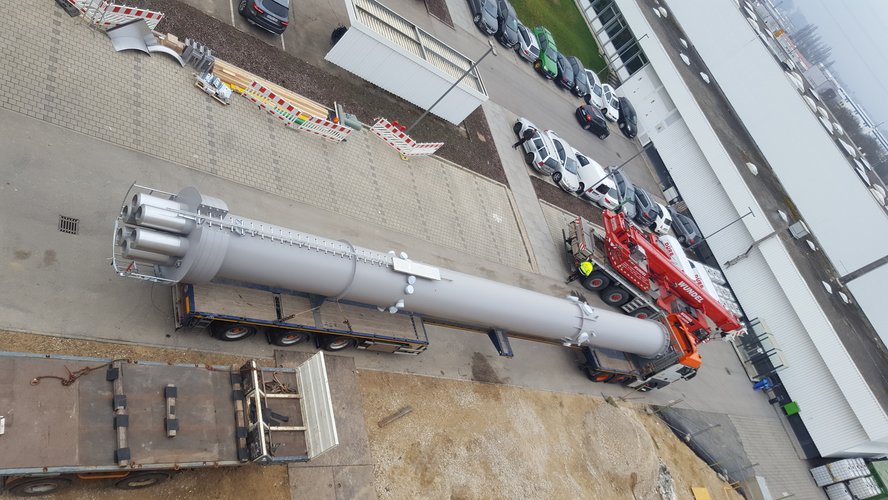

LandDeutschland
AnlagentypBHKW / KWK
BaureiheFSA-X
ProduktFSA-5, 5 VBL
Rauchzüge5
Höhe 33,5 m
Ø Tragrohr2700 mm
Ø Innenrohrje 804 mm
LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe 18 m
Ø Tragrohr804 mm

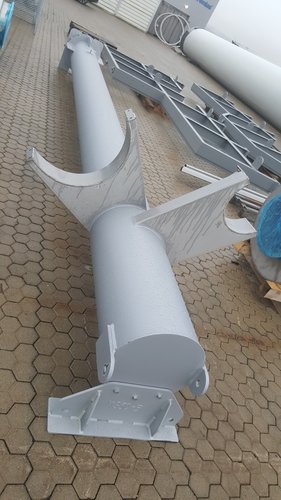

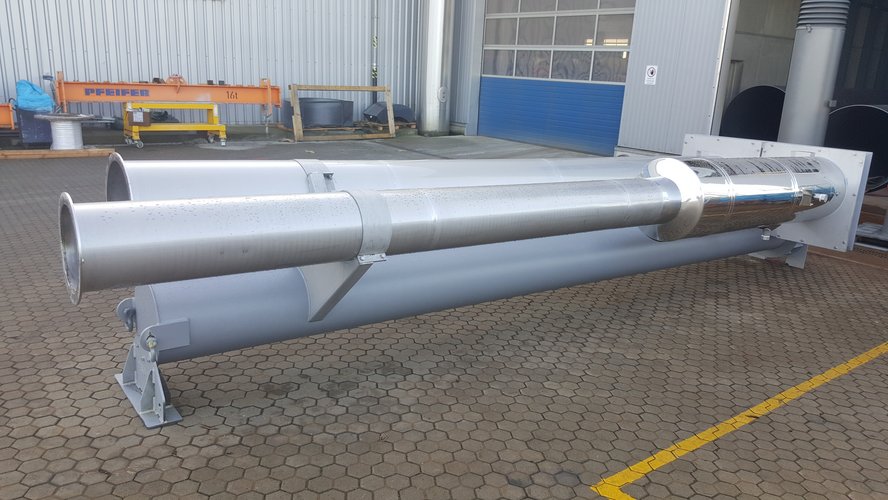

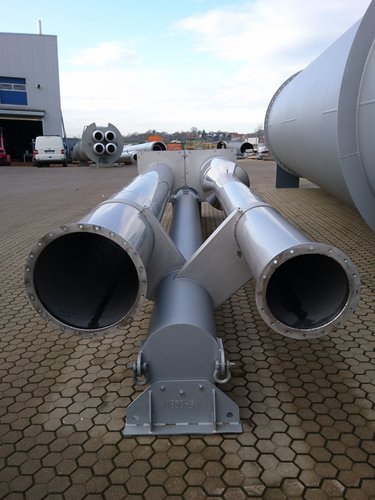

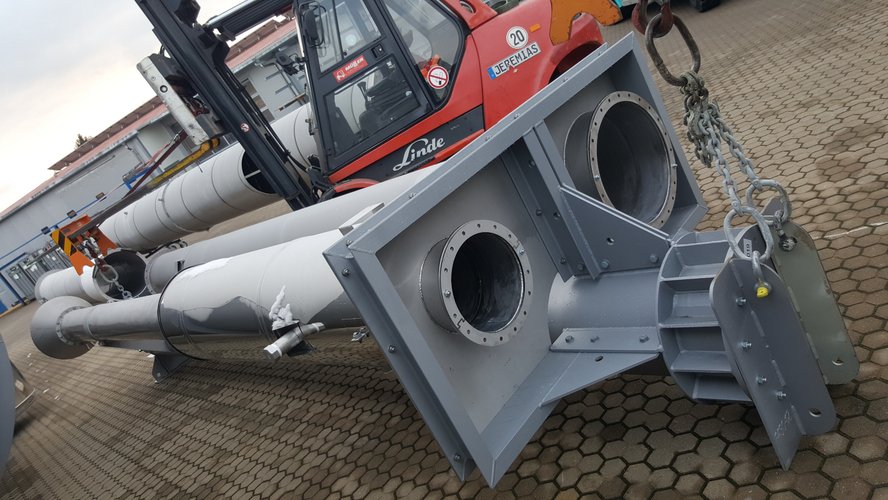

LandItalien
AnlagentypRöstmaschine
BaureiheFS-RM
ProduktFS-RM
Rauchzüge2
Höhe6,2 m
Ø Tragmastje 406 mm

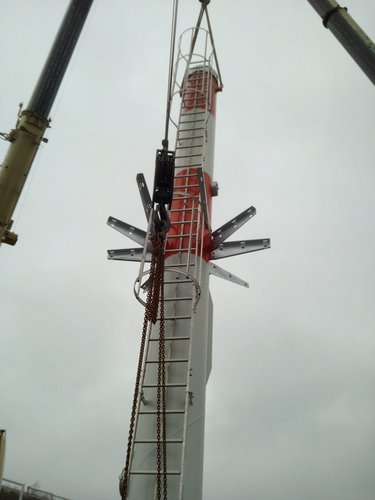

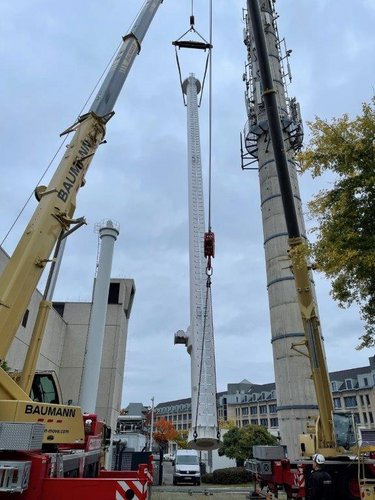

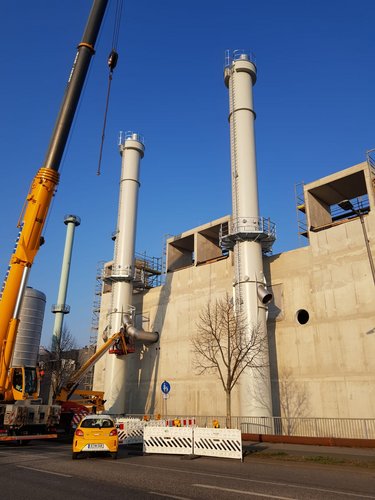

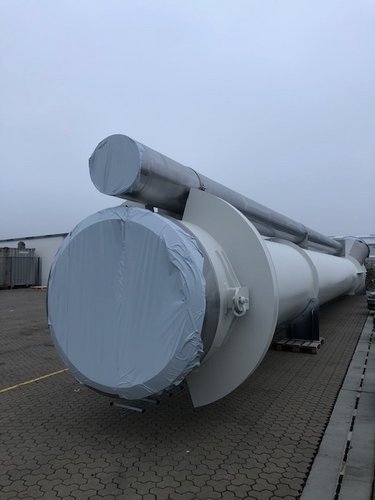

LandDeutschland
AnlagentypVentilation
BaureiheFSA-RM
Produkt3x FSA-RM, Kulissen-SD
Rauchzüge3
Höheje 41,3 m
Ø Tragrohrje 1800 mm
Ø Innenrohrje 1606 mm





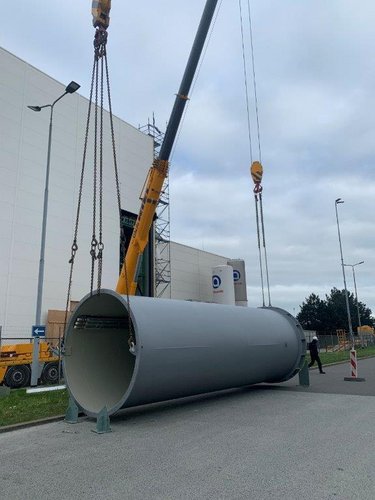

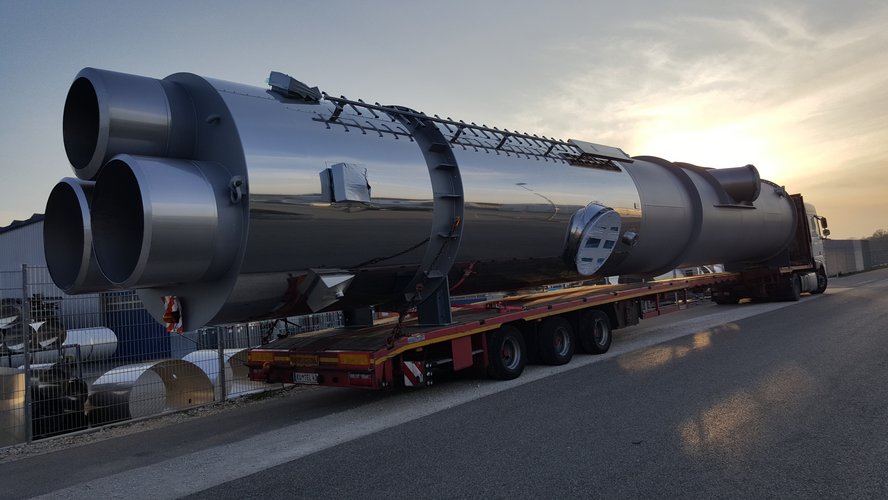

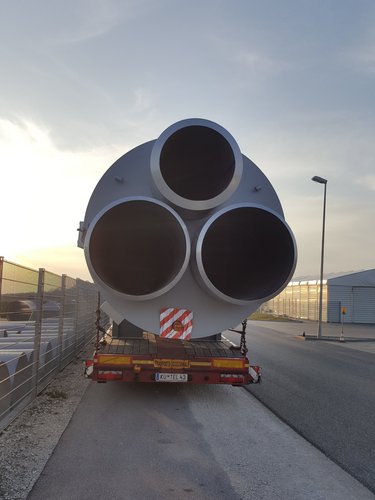

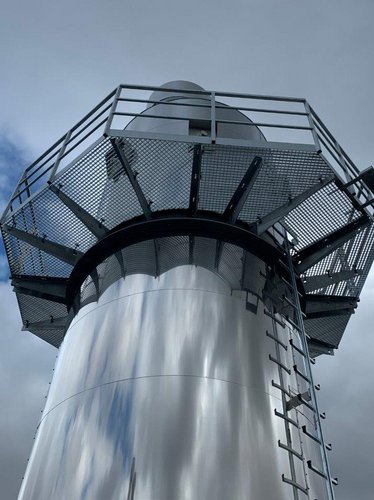

LandNiederlande
AnlagentypRöstmaschine
BaureiheFSA-X
ProduktFSA-3
Rauchzüge3
Höhe30 m
Ø Tragrohr2700 mm
Ø Innenrohr2x 1128 mm, 1x 904 mm

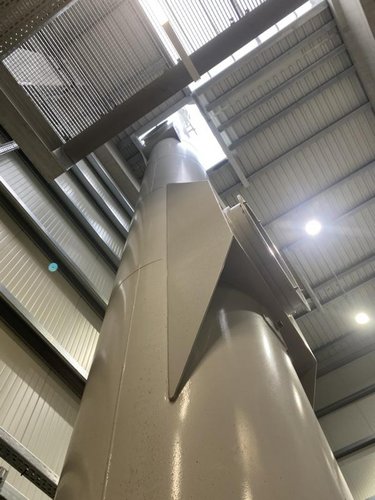

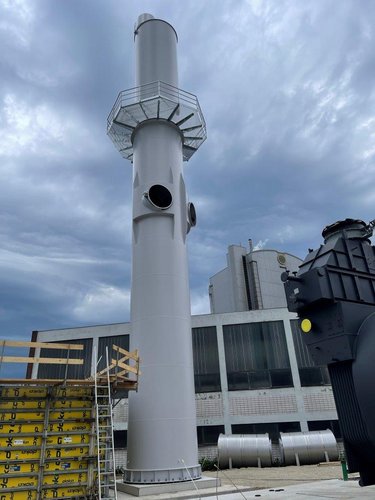

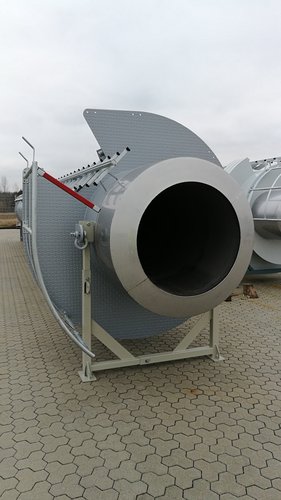

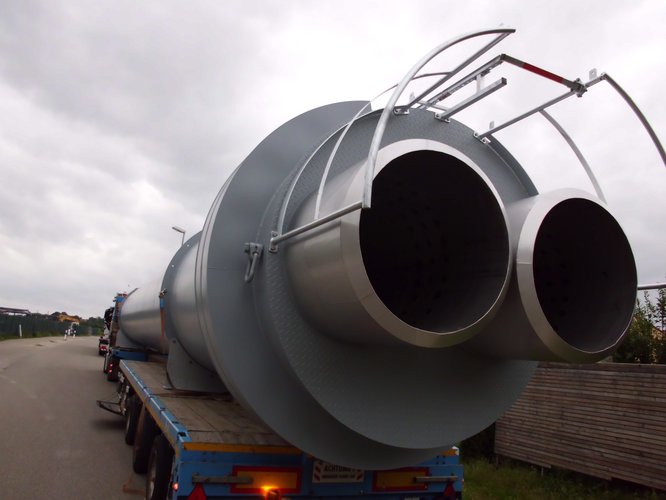

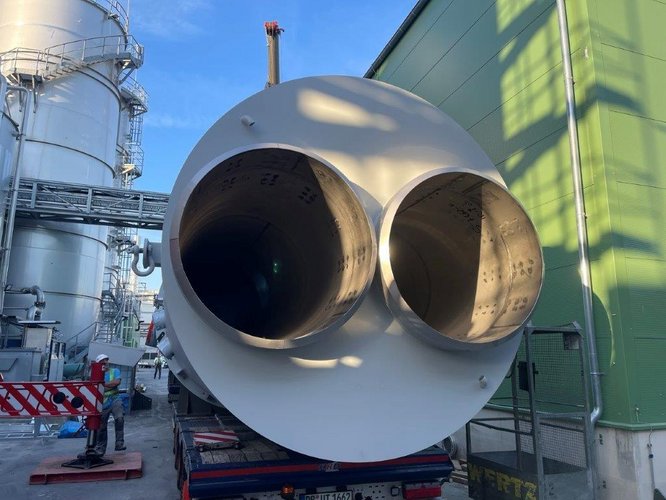

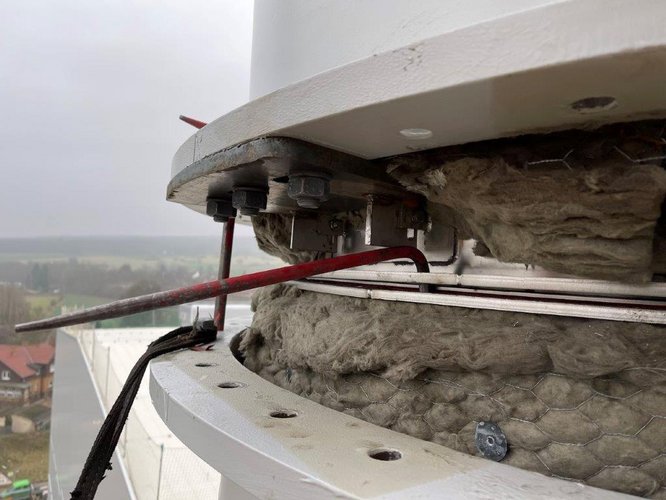

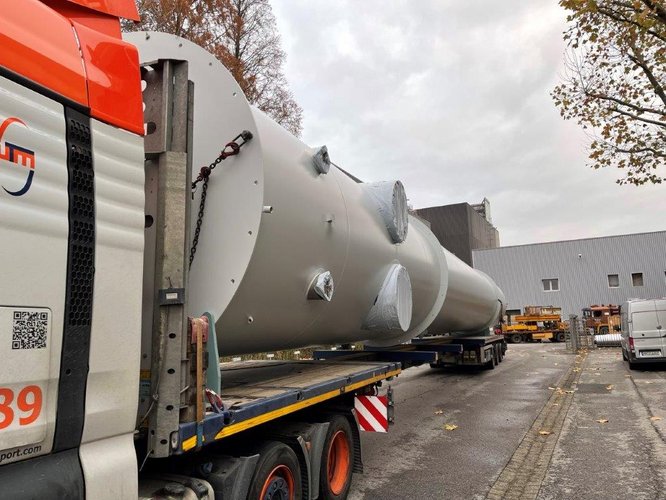

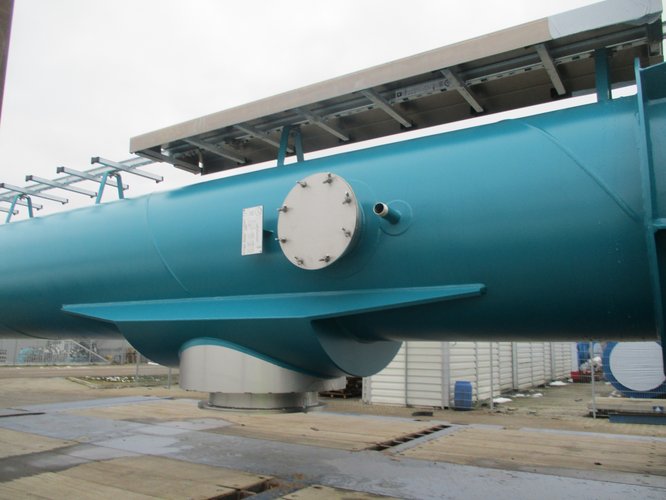

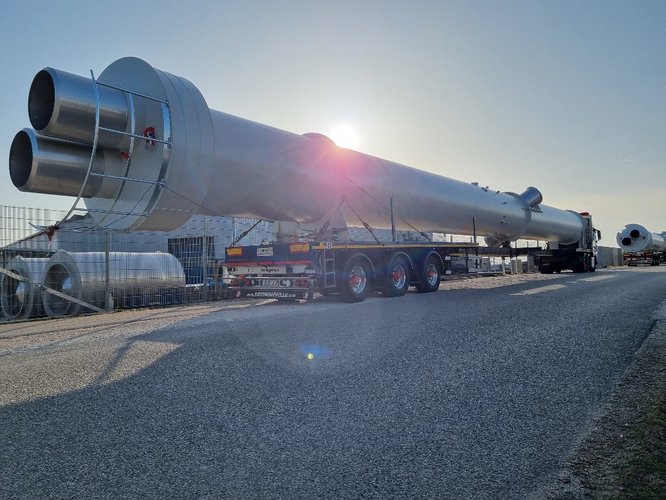

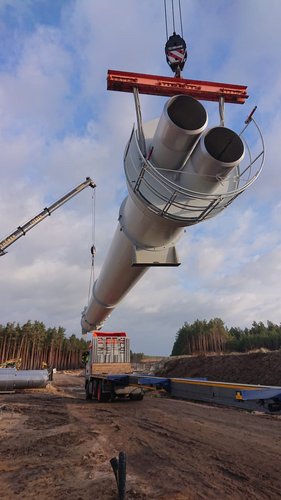

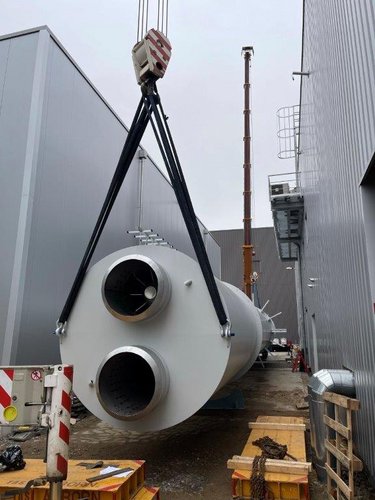

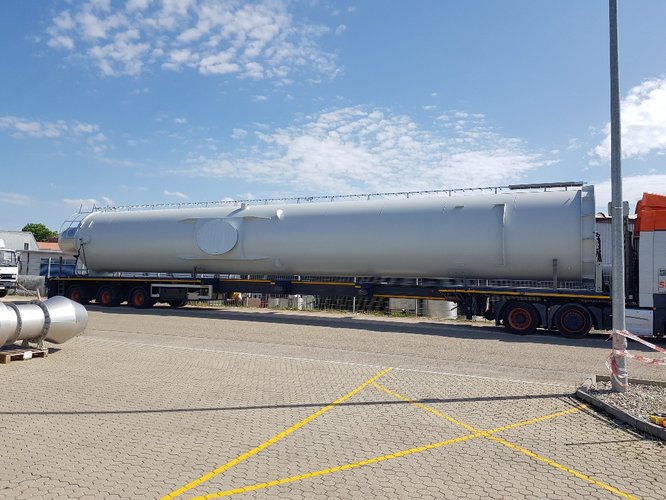

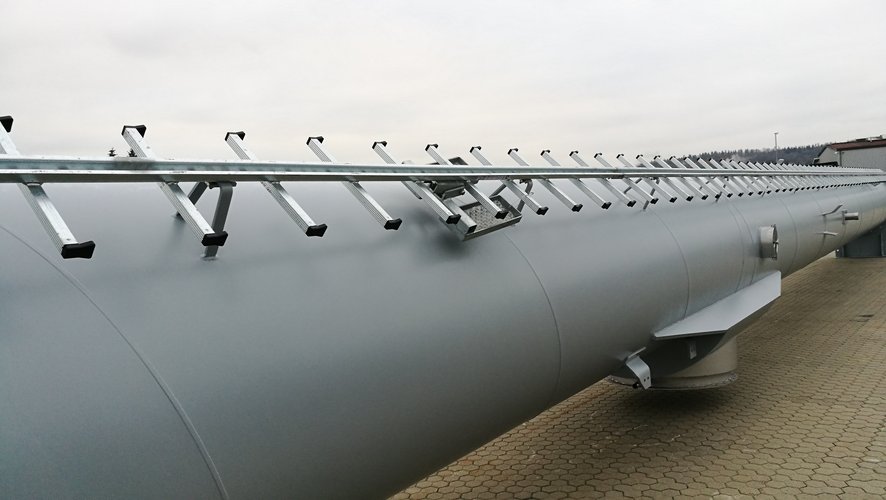

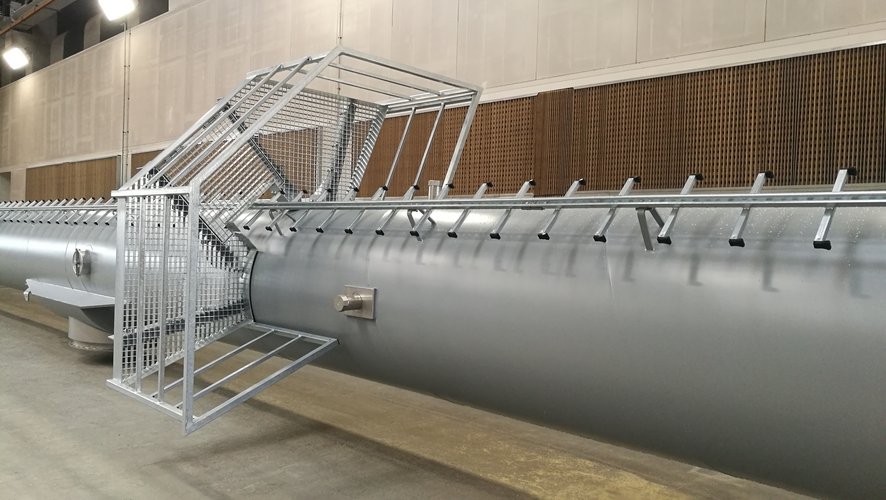

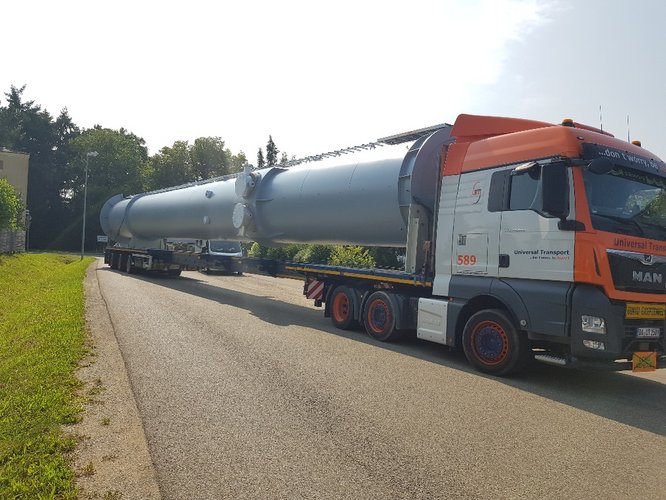

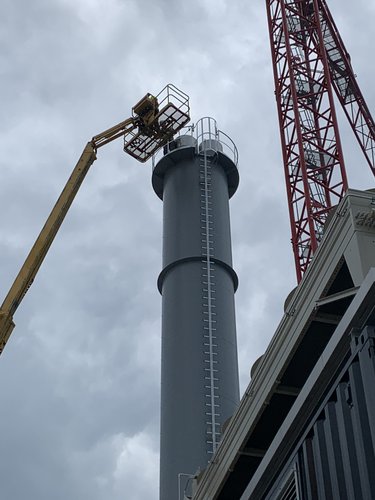

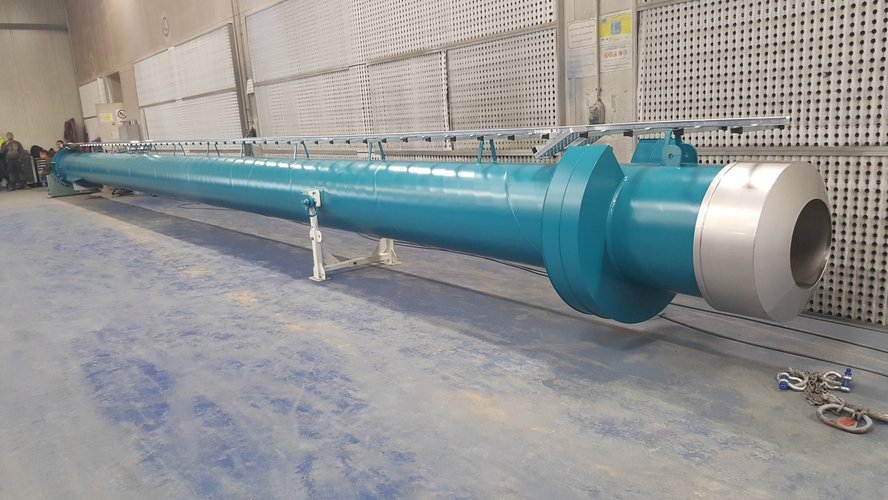

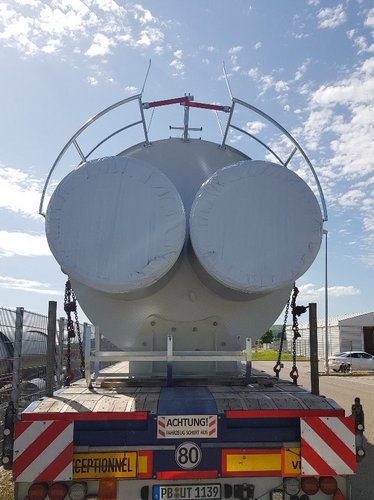

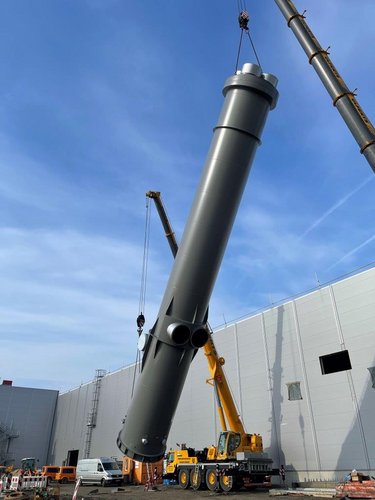

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-X
ProduktFSA-2
Rauchzüge2
Höhe 32 m
Ø Tragrohr3150 mm
Ø Innenrohr1404 mm

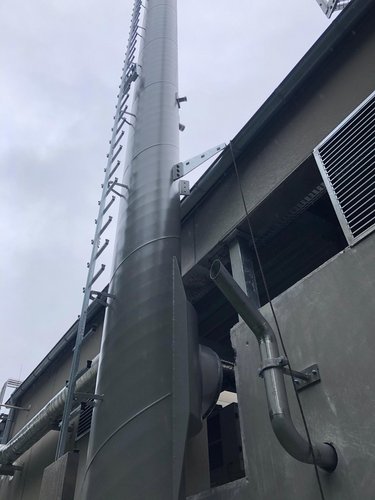

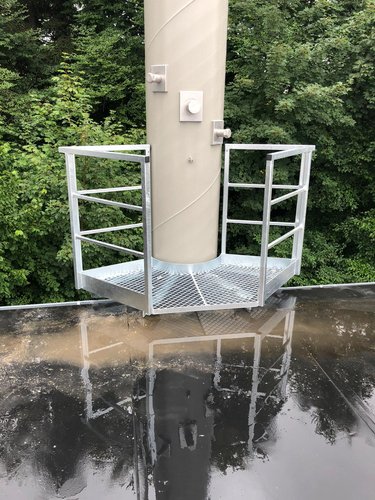

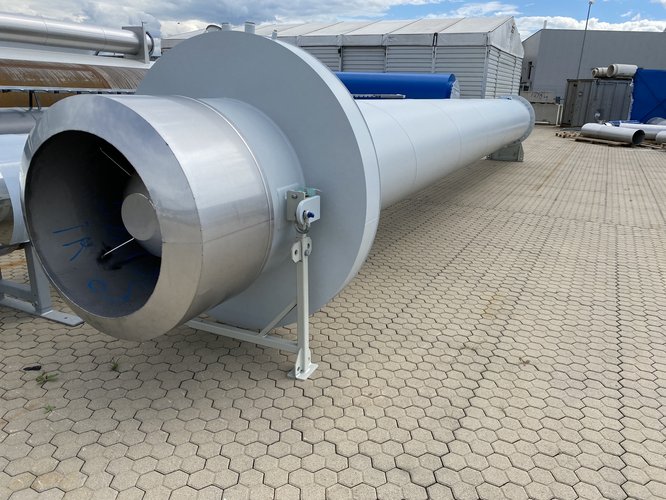

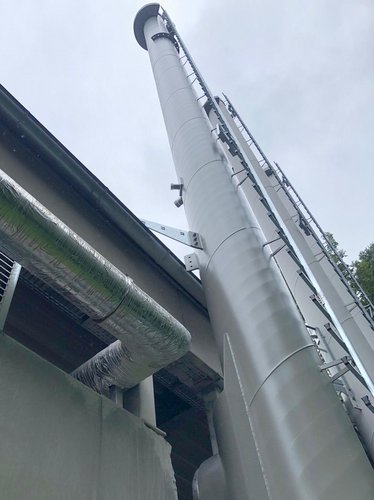

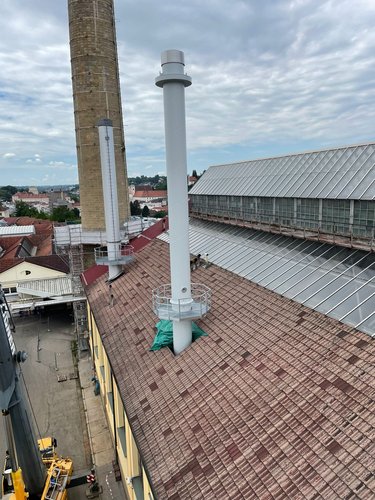

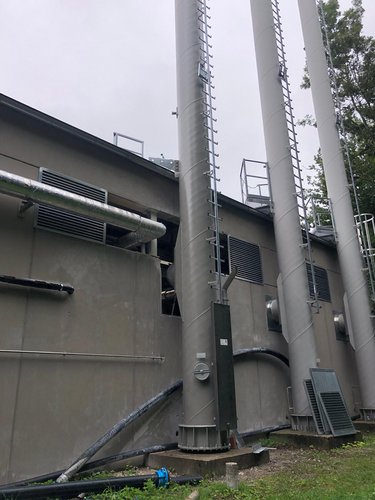

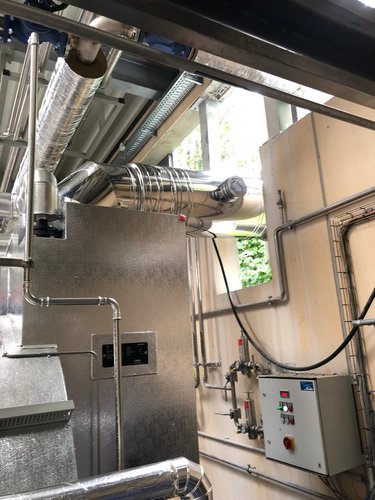

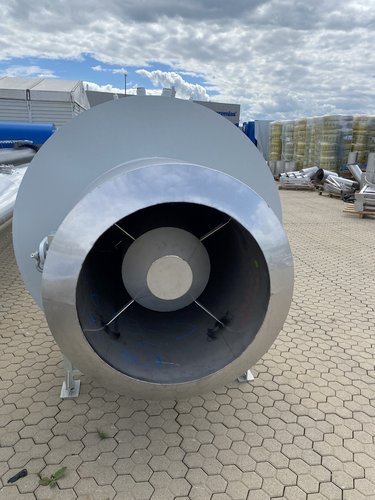

LandÖsterreich
AnlagentypHeizkessel
BaureiheFSA, Schalldämpfer
ProduktFSA, Schalldämmkern
Rauchzüge1
Höhe 25 m
Ø Tragrohr1016 mm
Ø Innenrohr804 mm

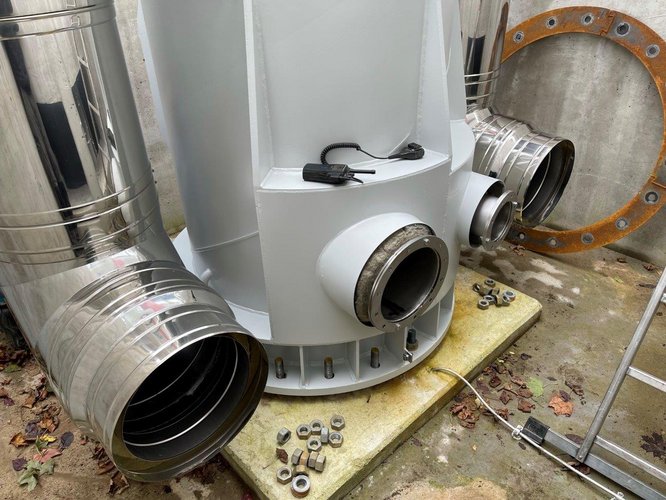

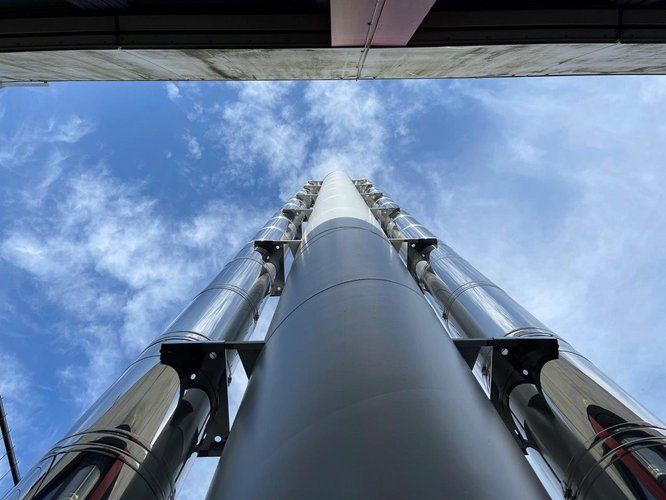

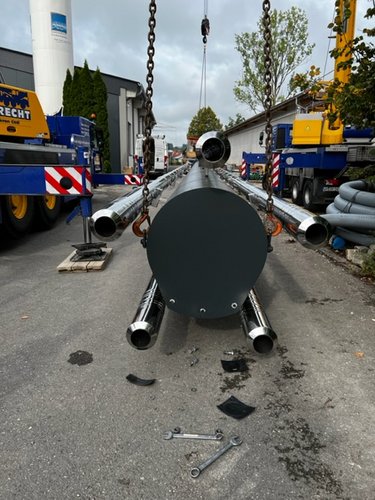

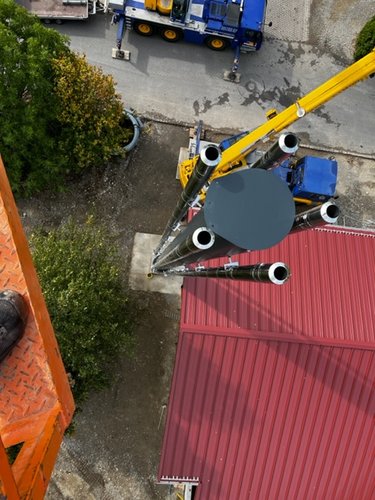

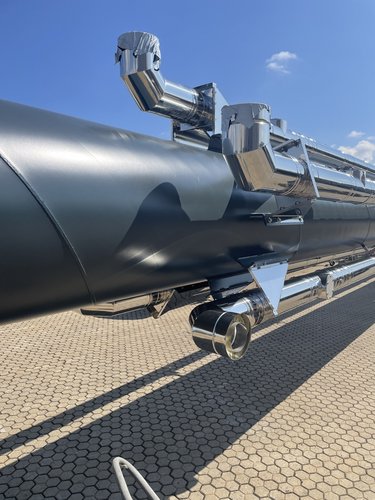

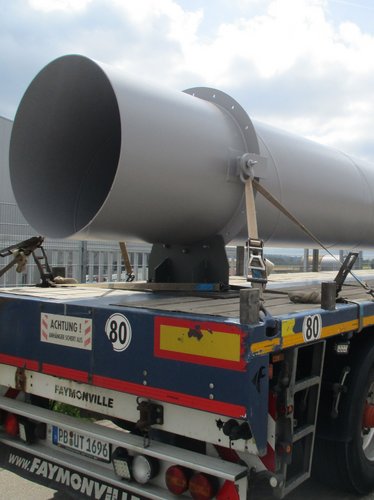

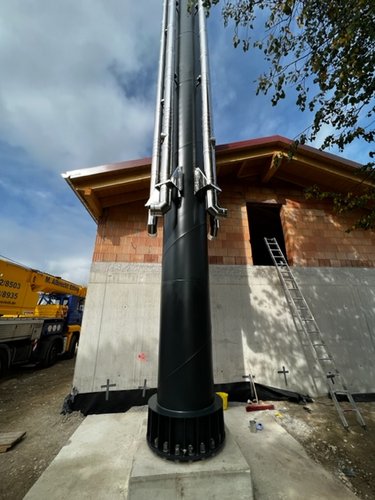

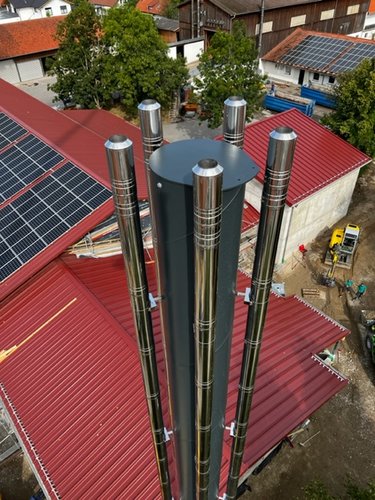

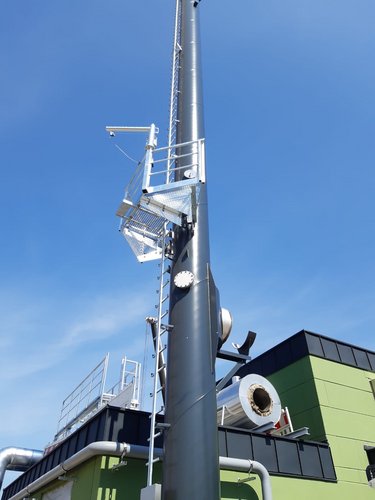

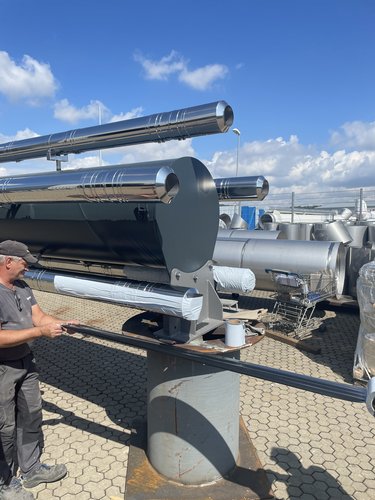

LandDeutschland
AnlagentypBHKW / KWK
BaureiheFS-RM
ProduktFS-RM
Produkt Satelliten5x DW-KL
Rauchzüge5
Höhe19,7 m
Ø Tragmast600 mm
Ø Satellitenje 130 mm

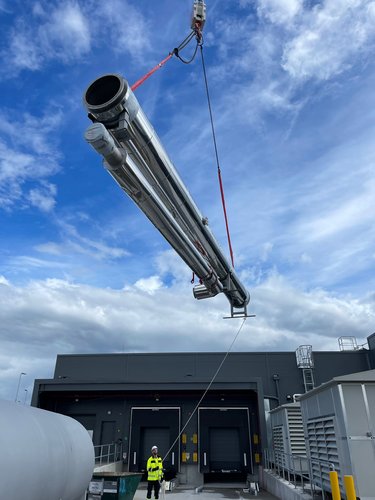

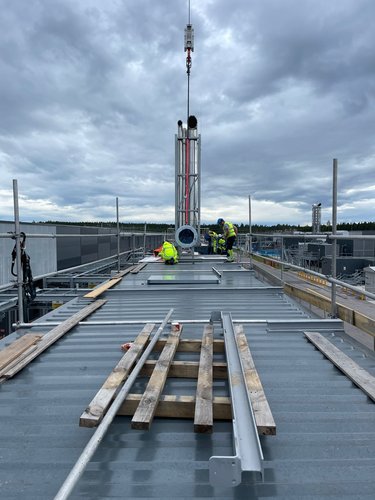

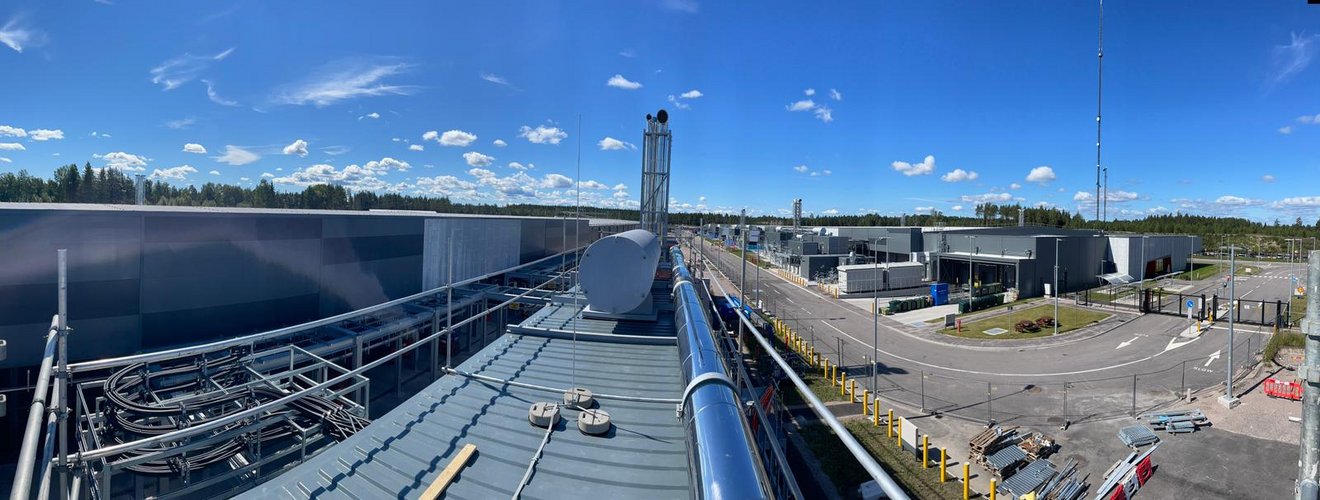

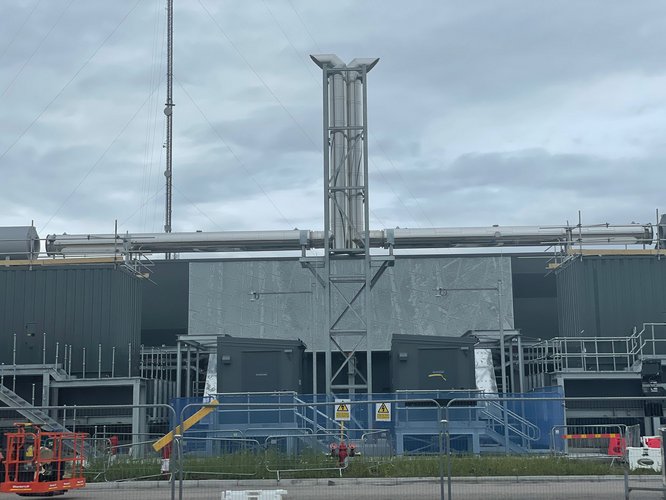

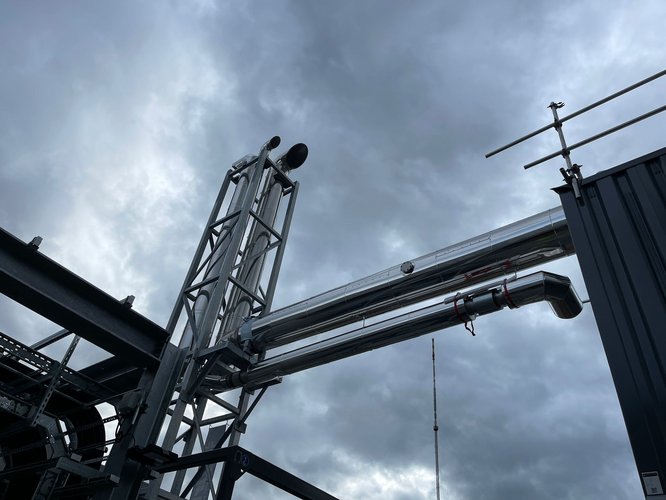

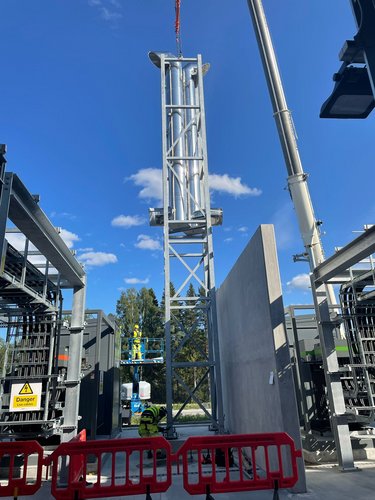

LandSchweden
AnlagentypGeneratoren / Notstromaggregate
BaureiheGittermastschornstein
Produkt14x Gittermastschornstein inkl. Elementschornsteine, 28x Verbindungsleitungen
Rauchzüge28
Höhe Gittermast14 m
Ø Abgasleitungenje 600 mm
Länge Abgasleitungenje 10,6 m

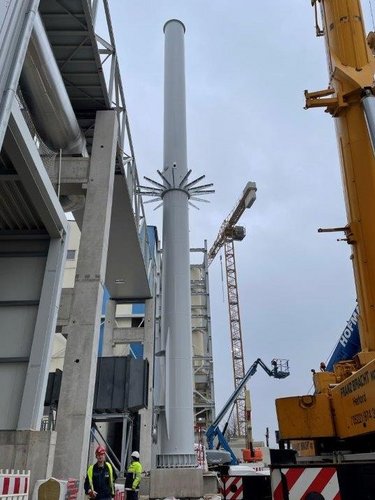

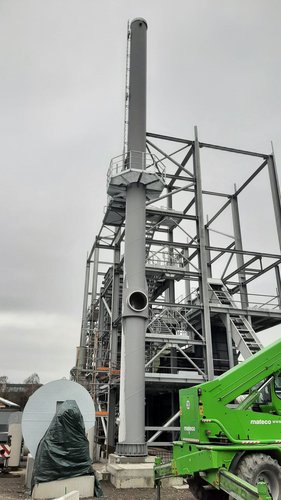

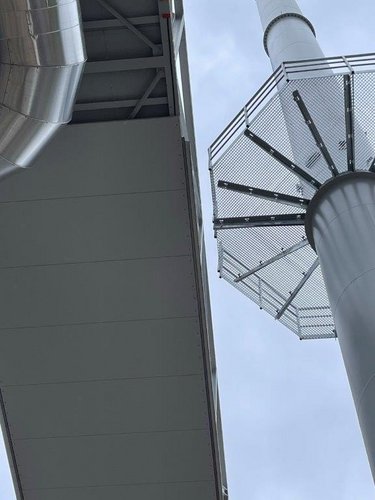

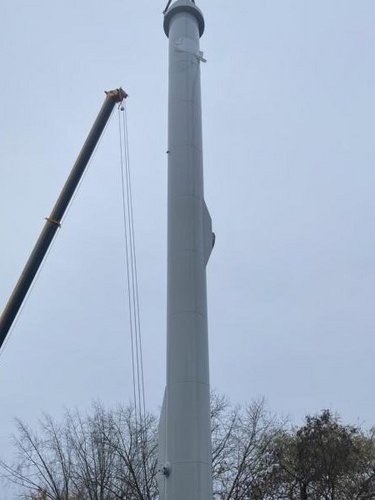

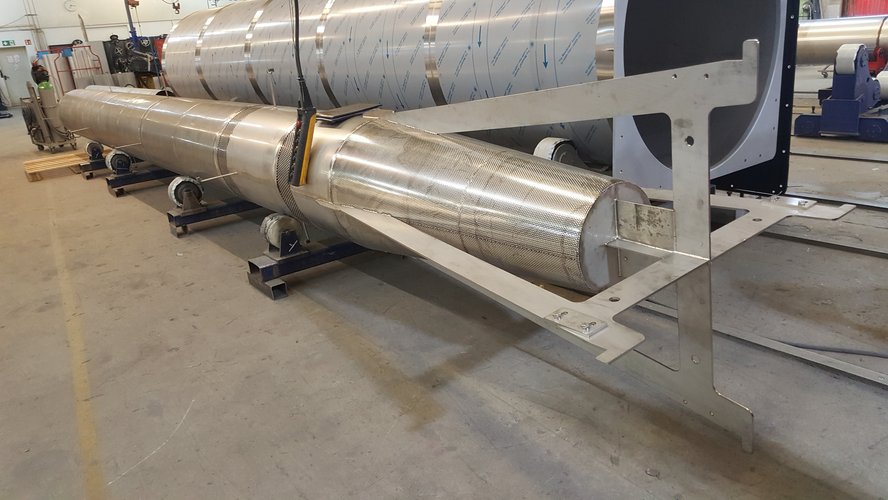

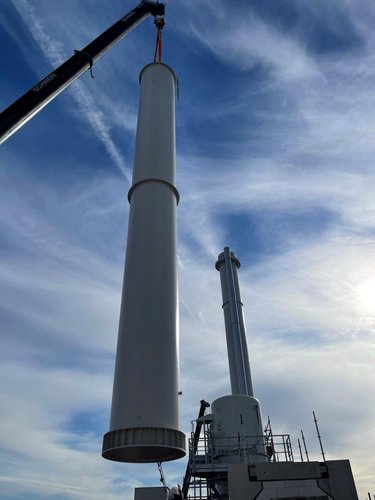

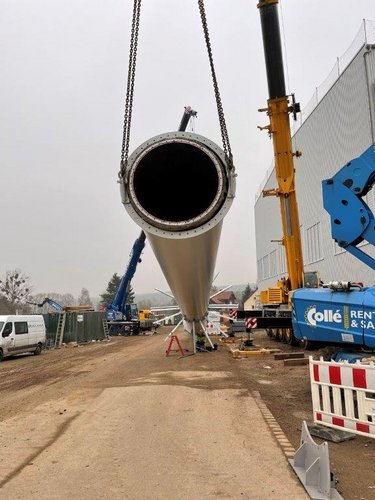

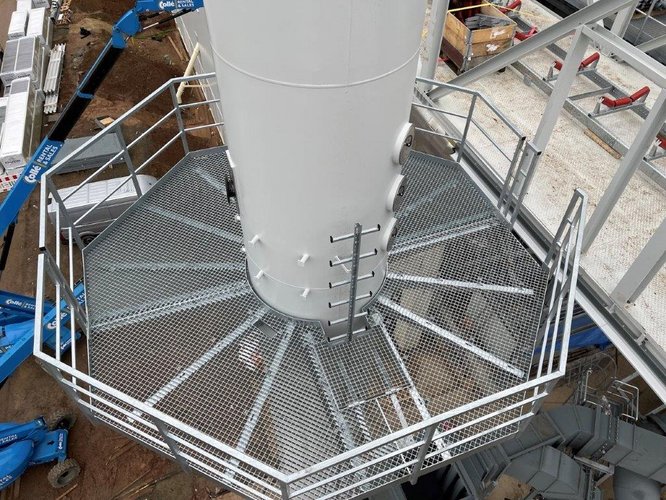

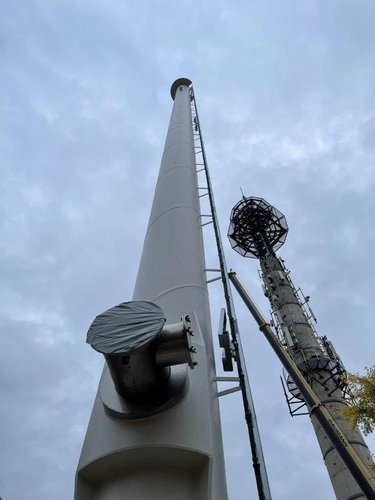

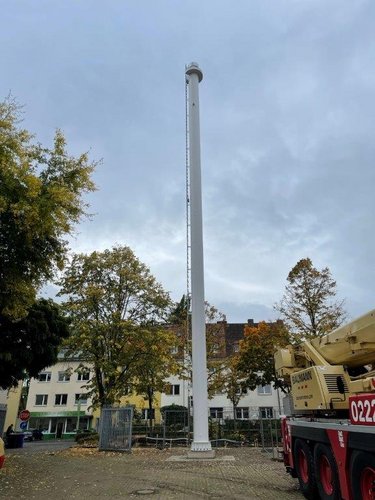

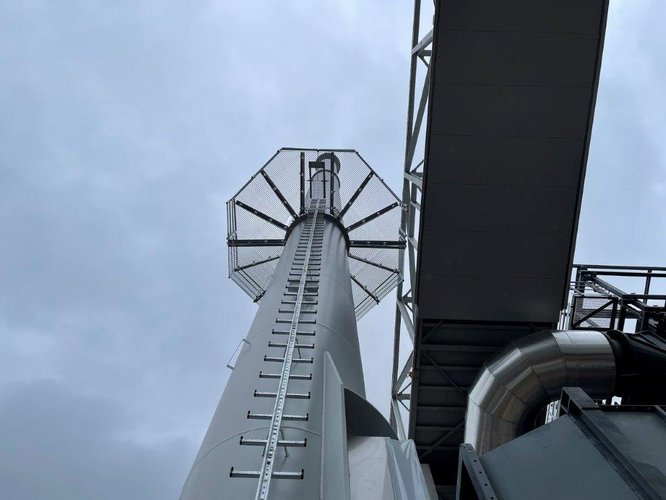

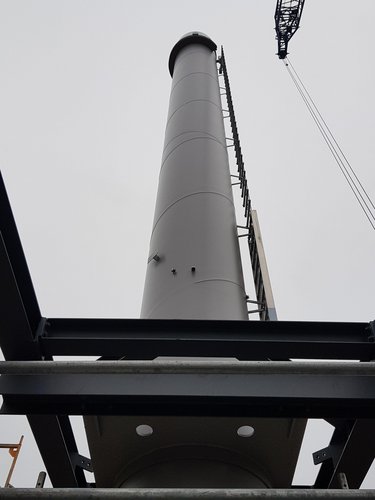

LandDeutschland
AnlagentypSchmelzofen
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe45 m
Ø Tragrohr 1450 mm
Ø Innenrohr1204 mm

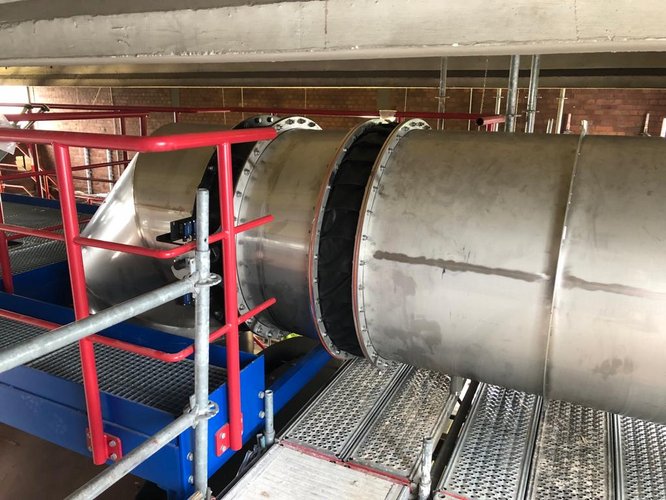

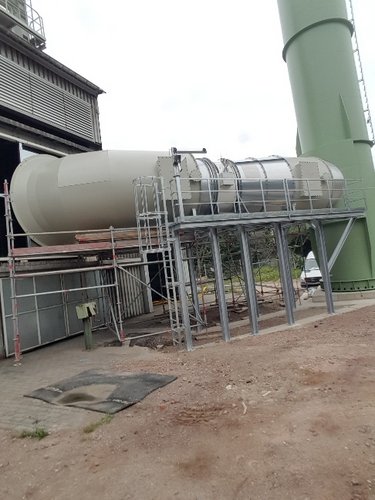

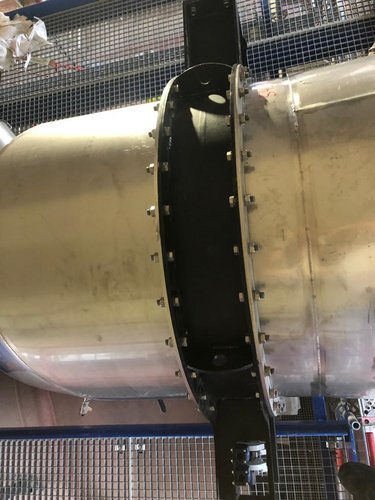

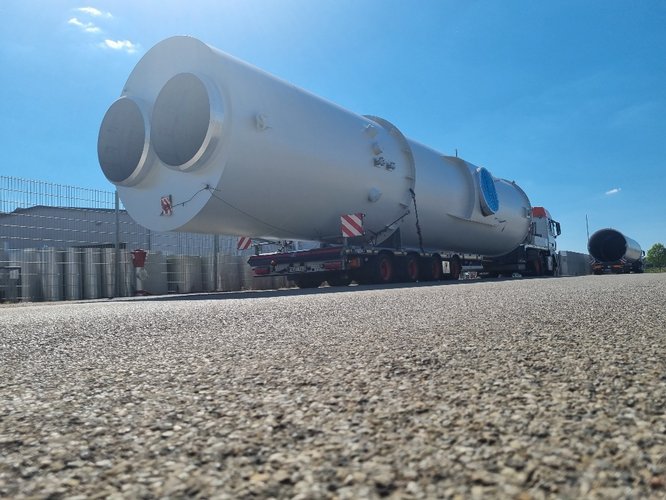

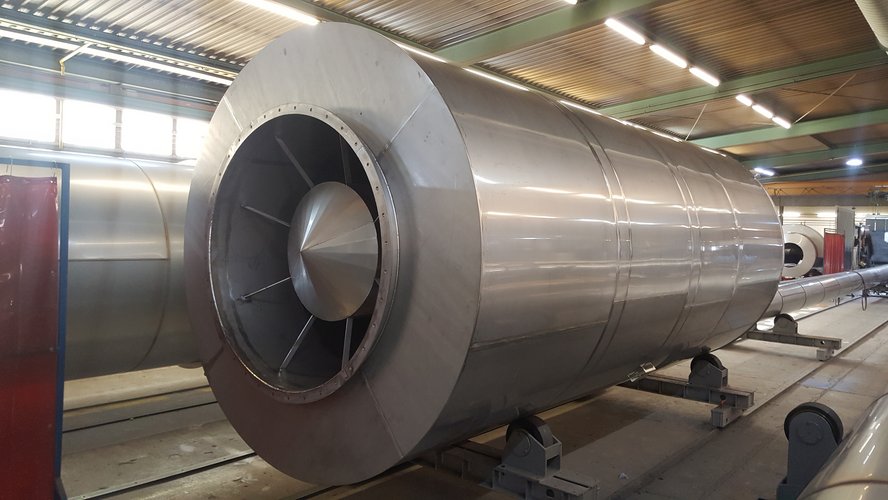

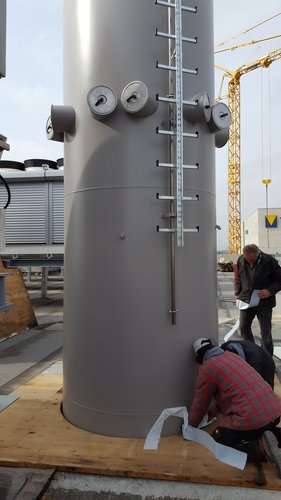

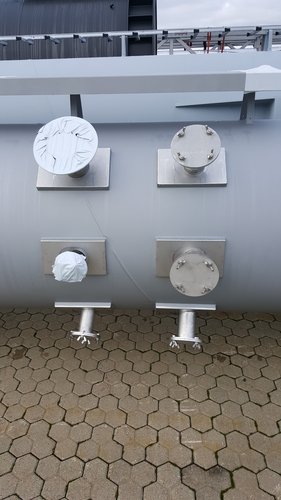

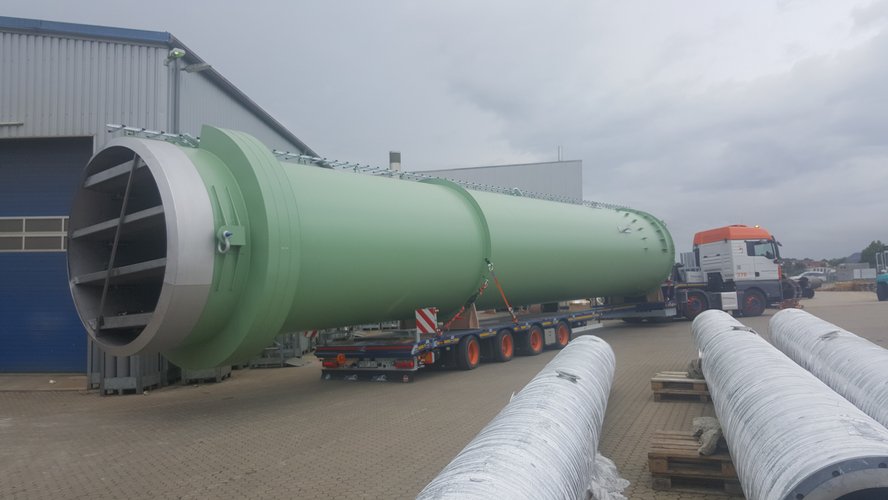

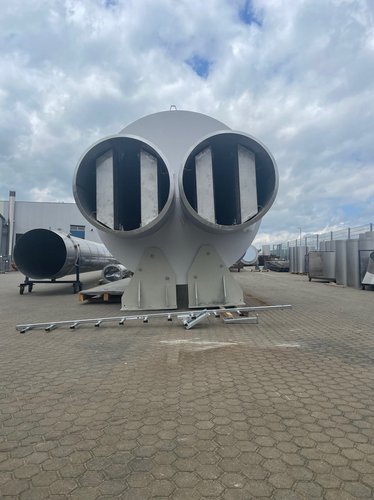

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-X, Schalldämpfer
ProduktFSA-2,
2 Kulissenschalldämpfer,
2 Resonanzschalldämpfer
Rauchzüge2
Höhe27,2 m
Ø Tragrohr2850 mm
Ø Innenrohrje 1254 mm

FSA-2 wurden an zwei Doppelflammrohrkessel (Reservekessel) angeschlossen. Da beide Brenner parallel fahren wurde je ein Abgaszug installiert.

Feuerungsleitung je Kessel: 31.120 kW
Abgastemperatur nach Economister: 100°C
Volumenstrom trocken: 30.344 Nm³/h

Vorgabe: Schallleitungspegel von 91 dB einhalten
Lösung: Spezialanfertigung: Je ein Primärschalldämpfer (Resonanzschalldämpfer) für die horizontale Verbindungsleitung und zusätzlich für die vertikal laufenden Innenrohre je einen Sekundärschalldämpfer (Absorbtionskulissensatz aus 2 Kulissen) ausgelegt

Beide Innenrohre mit 6 Messstutzen ausgestattet --> sehr aufwendig. Zugang über eine Messbühne mit Laufbreite von 1250 mm

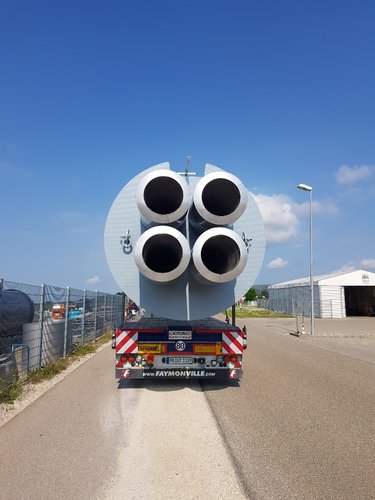

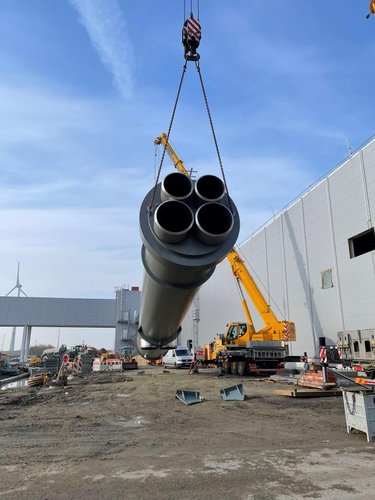

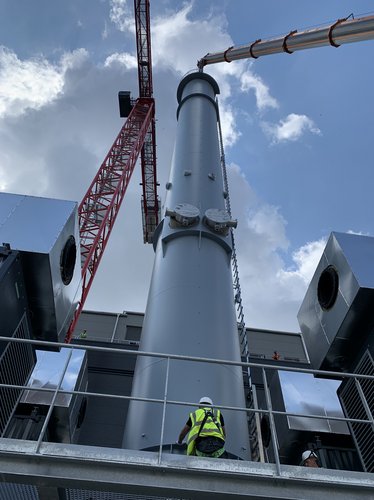

LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA-X
Produkt2x FSA-4
Rauchzüge8
Höhe26,7 m
Ø Tragrohrje 2200 mm
Ø Innenrohrje 604 mm

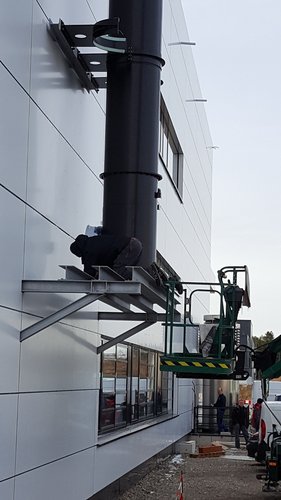

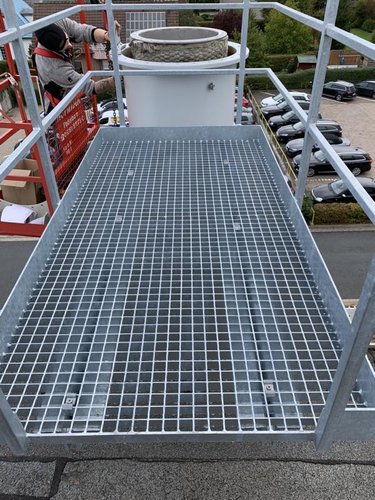

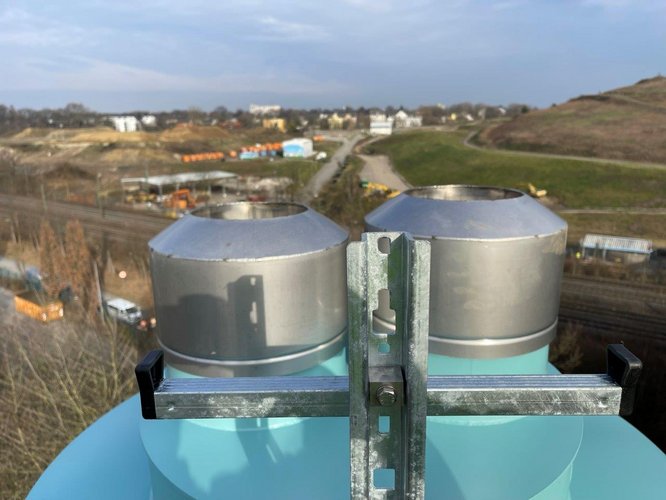

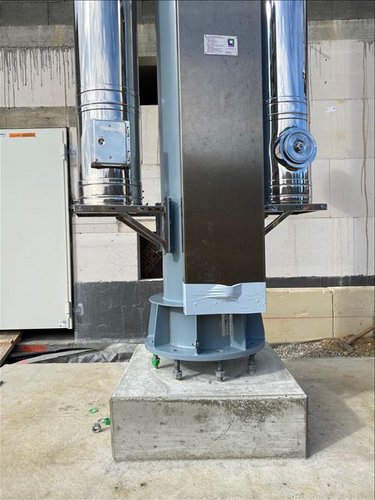

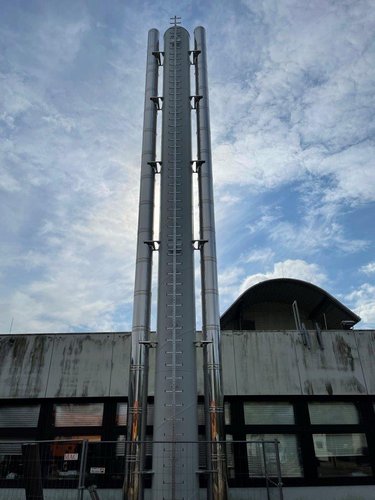

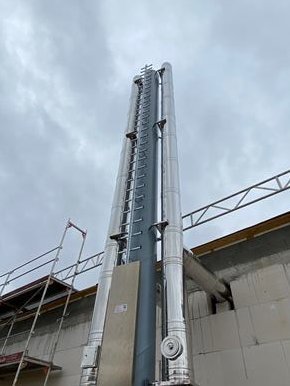

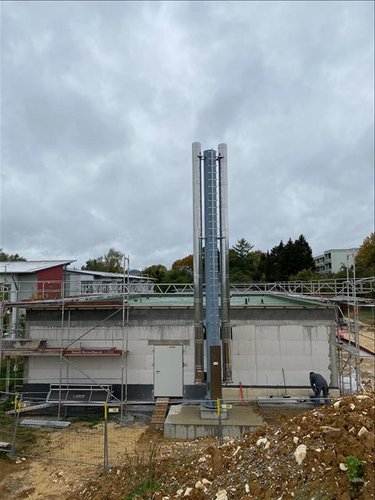

LandDeutschland
AnlagentypHeizkessel
BaureiheFS-RM
ProduktFS-RM
Produkt SatellitenDW-AL
DW-SILVER
Rauchzüge2
Höhe10 m
Ø Tragmast0,5 m
Ø Satellitenje 300 mm

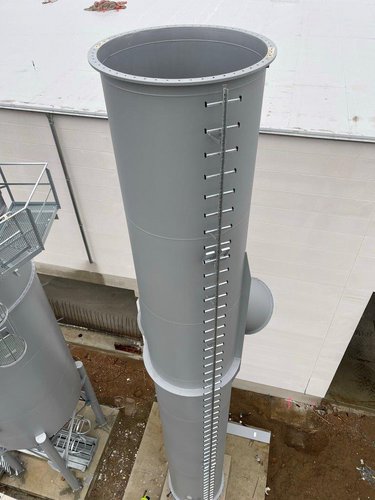

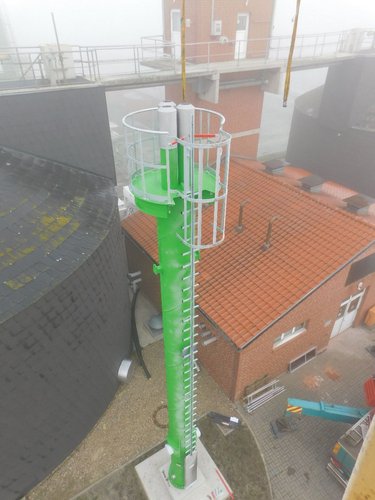

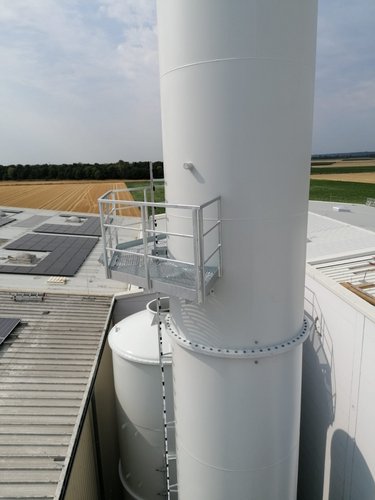

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-RM
ProduktFSA-RM
Rauchzüge1
Höhe17 m
Ø Tragrohr813 mm
Ø Innenrohr554 mm

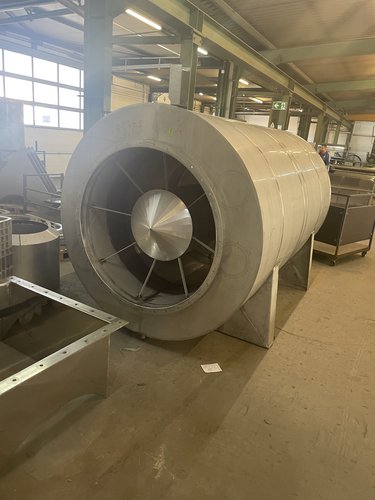

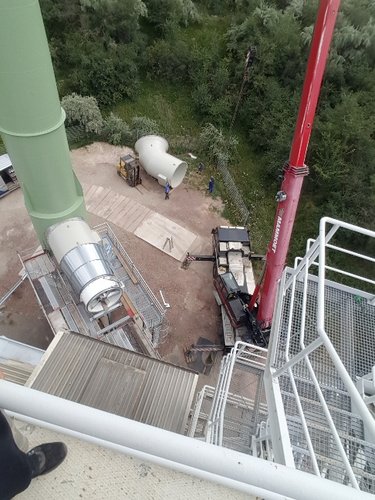

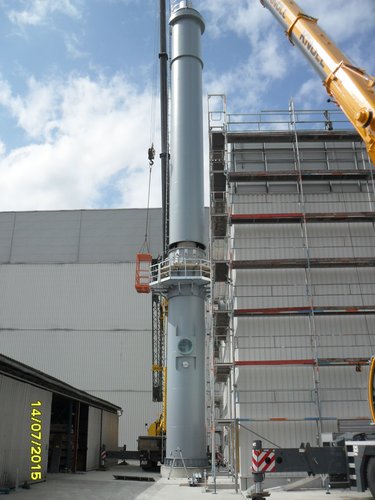

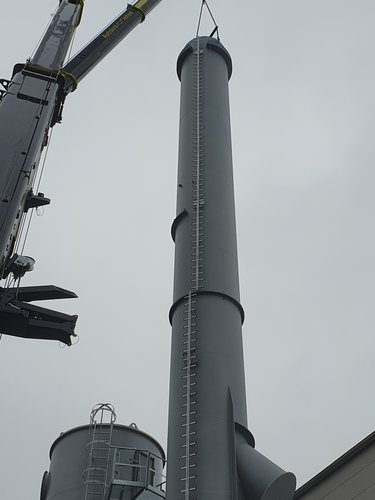

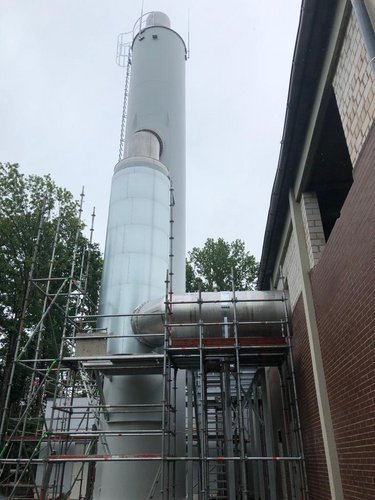

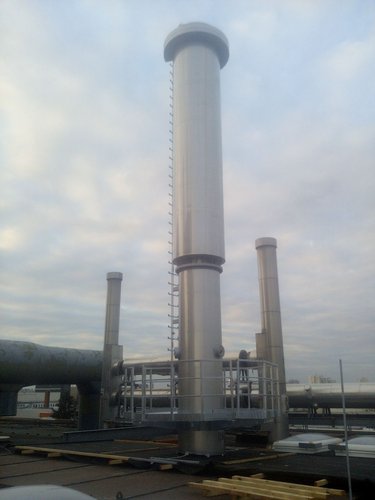

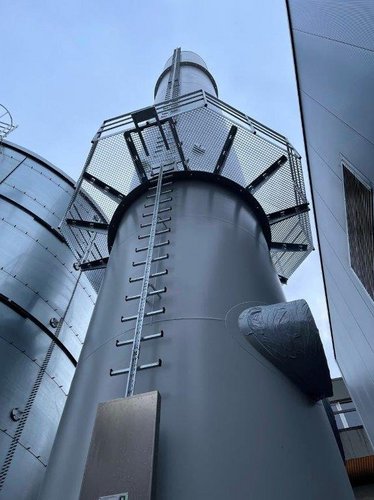

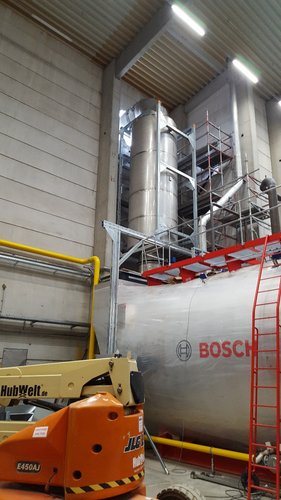

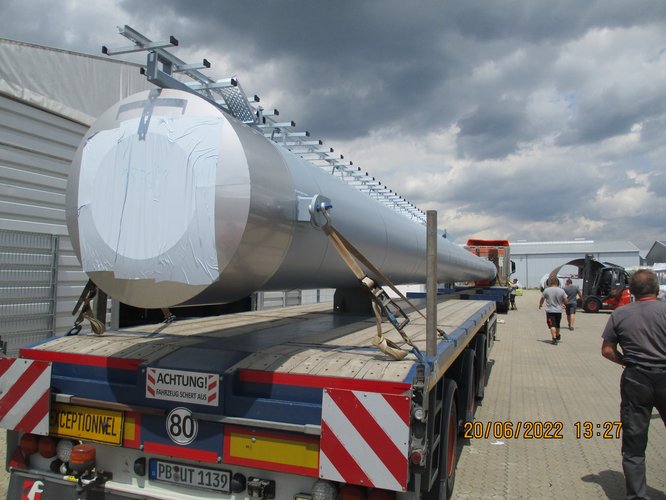

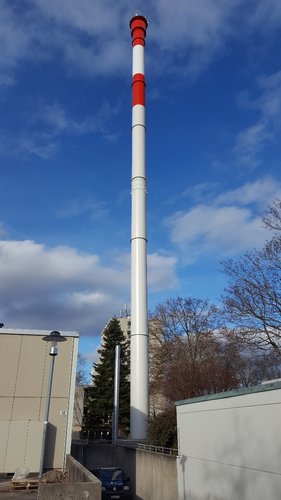

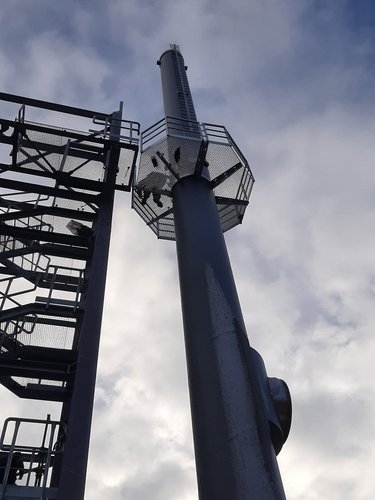

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA, Schalldämpfer
ProduktFSA, Kombinierter Schalldämpfer
Rauchzüge1
Höhe39,7 m
Ø Tragrohr1220 mm
Ø Innenrohr904 mm

Kombinierter Schalldämpfer KSD mit einer Dämpfungsklasse bis 35 dB

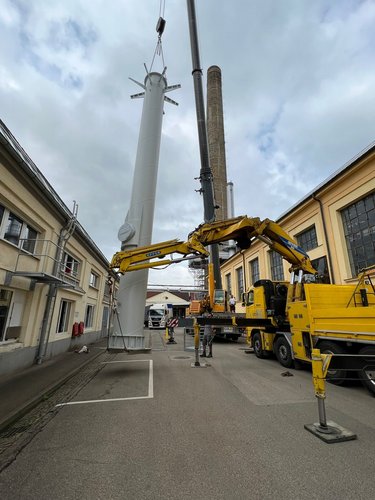

LandÖsterreich
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe18 m
Ø Tragrohr660 mm
Ø Innenrohr504 mm

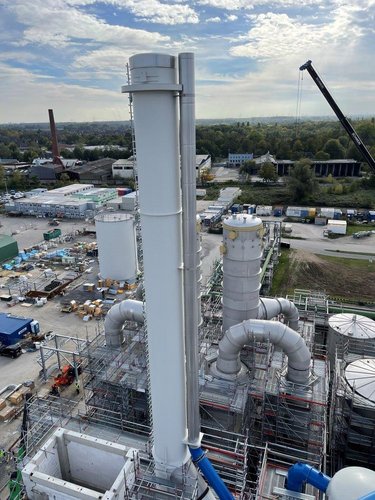

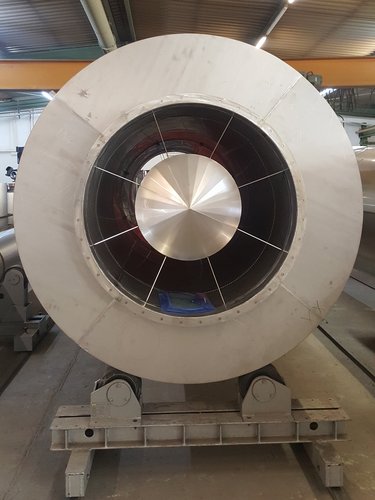

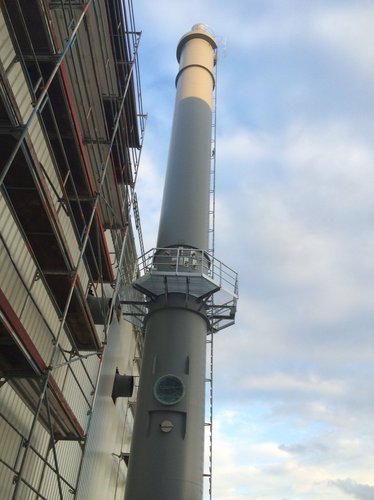

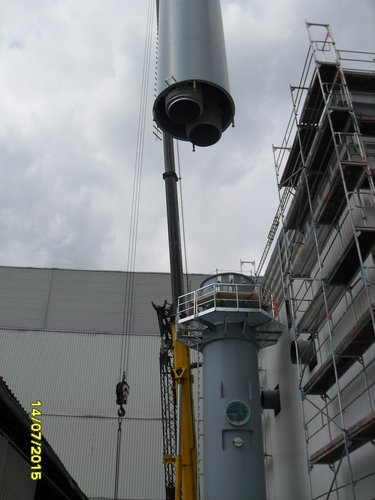

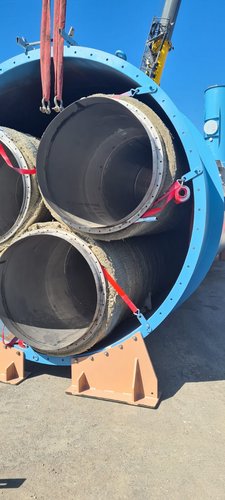

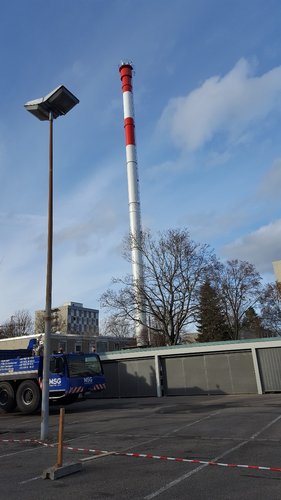

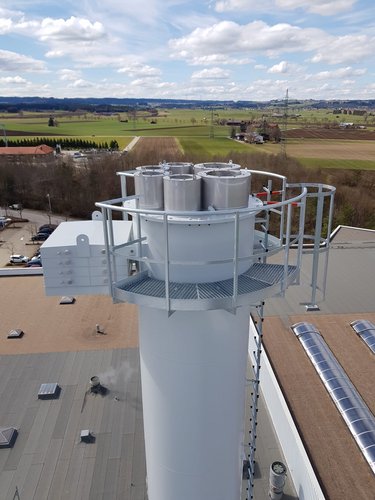

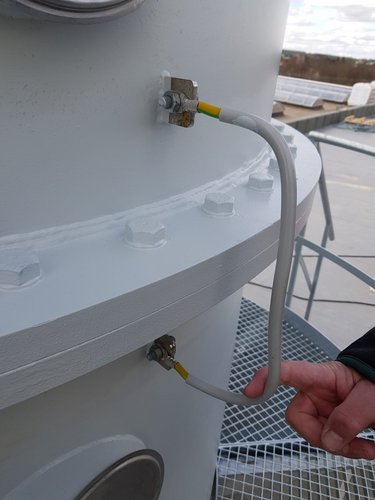

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-X, Schalldämpfer
ProduktFSA-5, Absorptionsschalldämpfer
Rauchzüge5
Höhe56,3 m
Ø Tragrohr1500 mm
Ø Innenrohr504 mm, 2x 404 mm, 2x 104 mm

Sonderschalldämpfer AVD für Biomasse mit einer Dämpfungsklasse bis 25 dB

Temperatur bis 600° C

Max. Druckbereich 5000 Pa

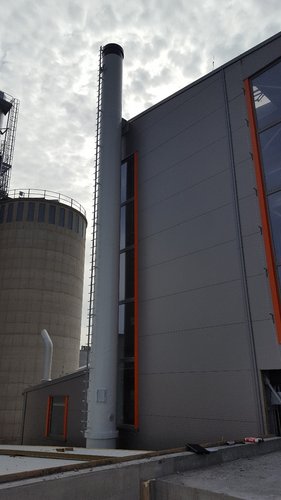

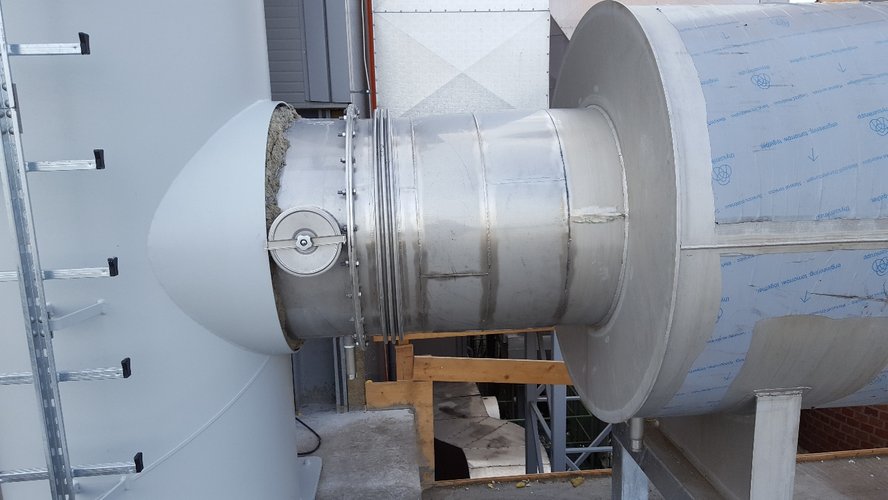

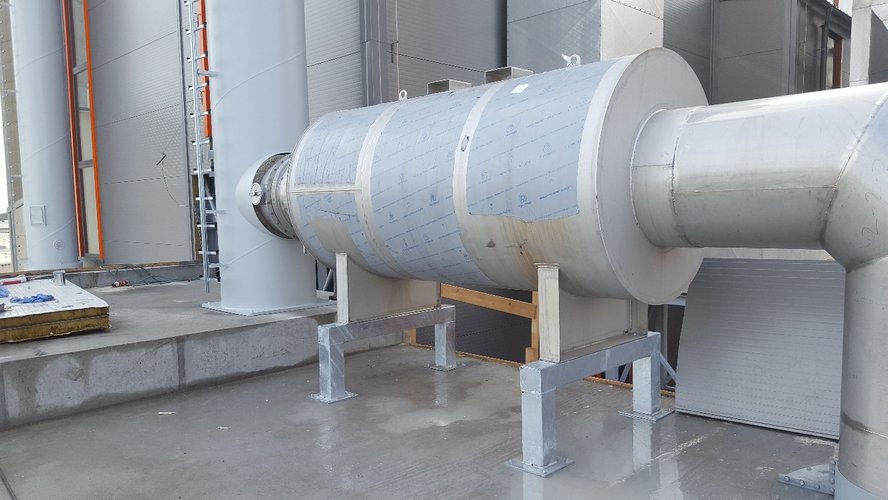

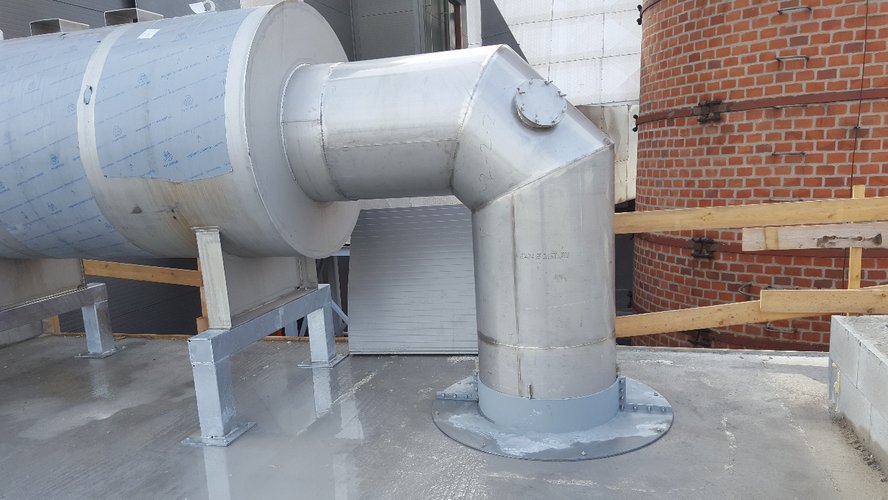

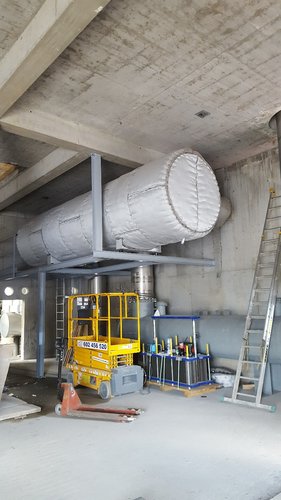

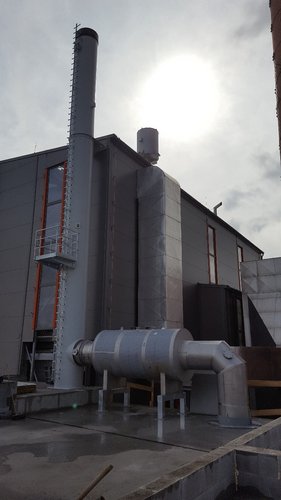

LandTschechien
AnlagentypBHKW / KWK
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe15,5 m
Ø Tragrohr1016 mm
Ø Innenrohr804 mm

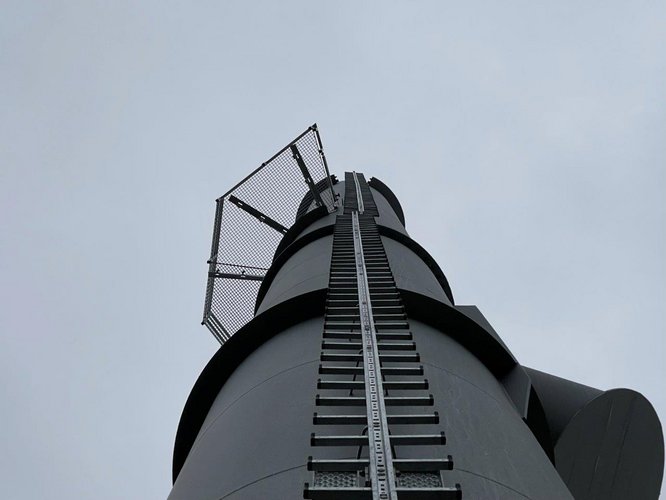

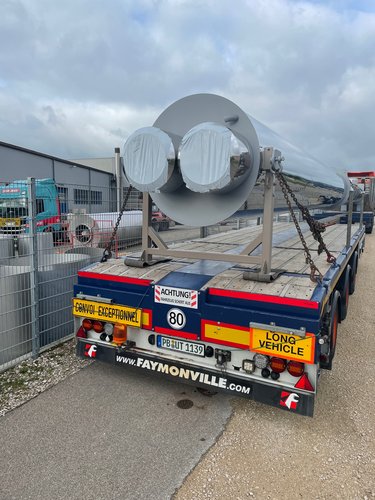

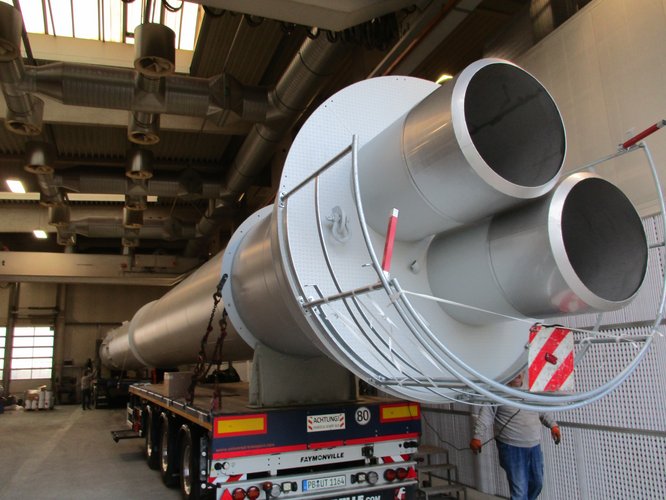

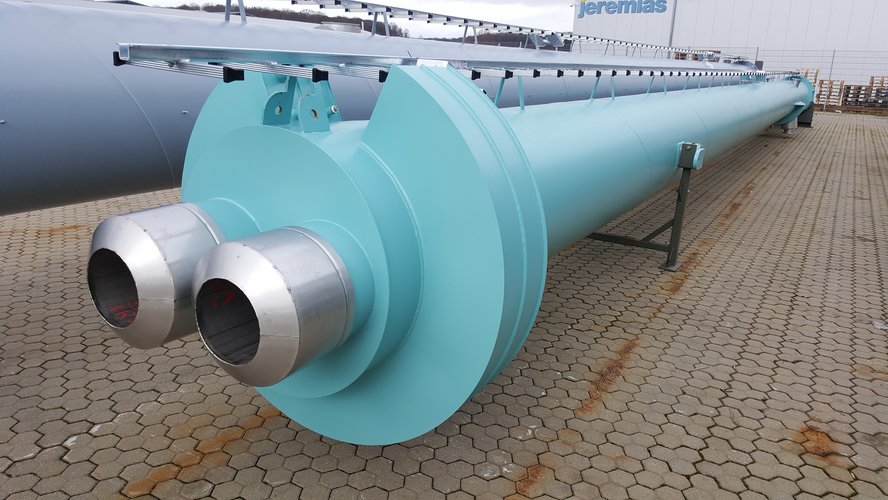

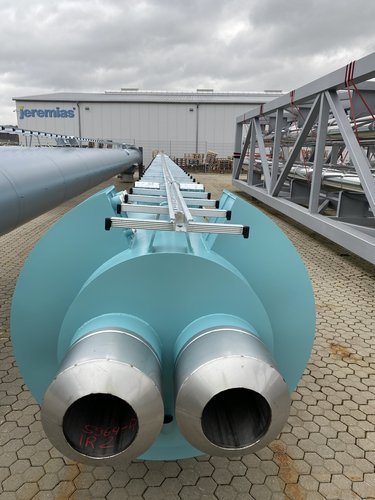

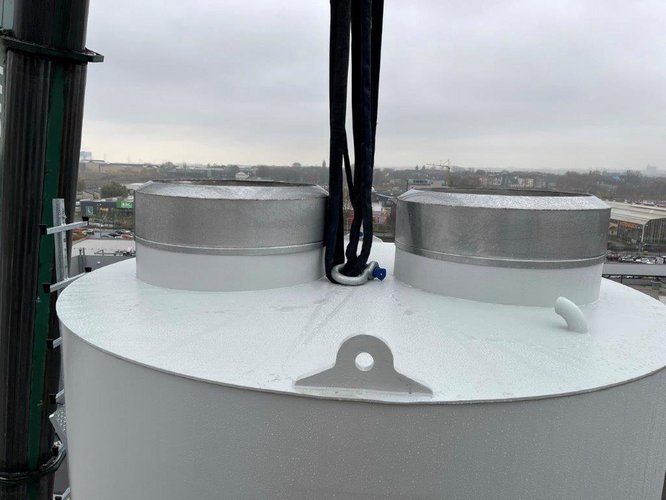

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-X
ProduktFSA-2
Rauchzüge2
Höhe32 m
Ø Tragrohr2175 mm
Ø Innenrohrje 904 mm

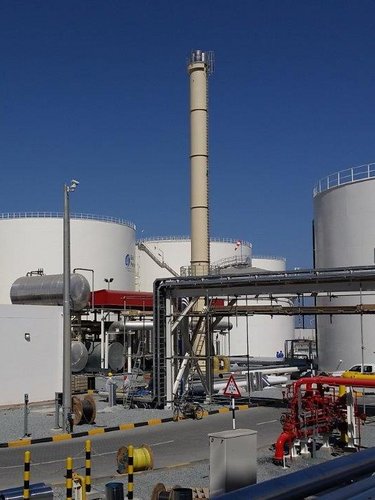

LandVereinigte Arabische Emirate
AnlagentypHeizkessel
BaureiheFSA-X
ProduktFSA-3
Rauchzüge3
Höhe30 m
Ø Tragrohr1700 mm
Ø Innenrohrje 579 mm

Nach amerikanischem Standard gefertigt

Lieferung in nur 3 Teilen möglich

Mit Flughindernisbefeuerung, Leiter und Plattform

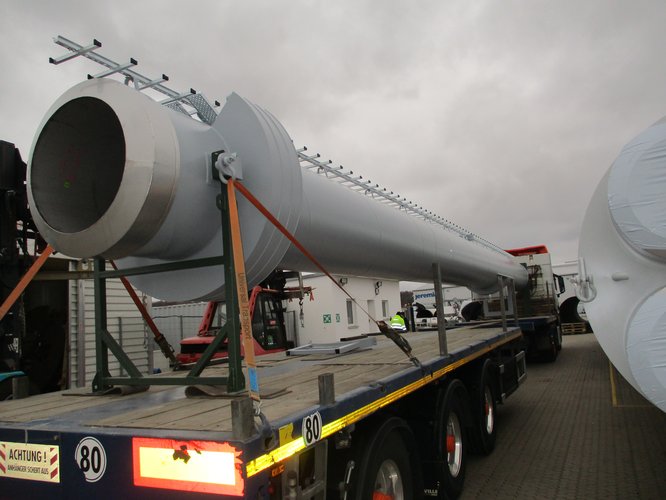

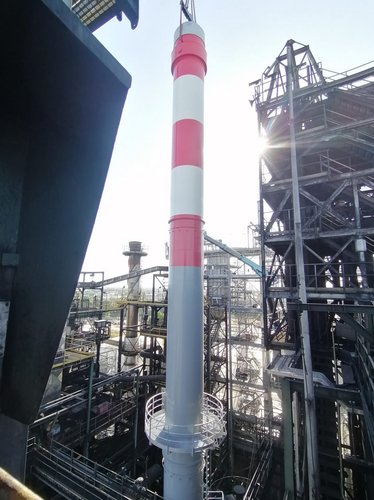

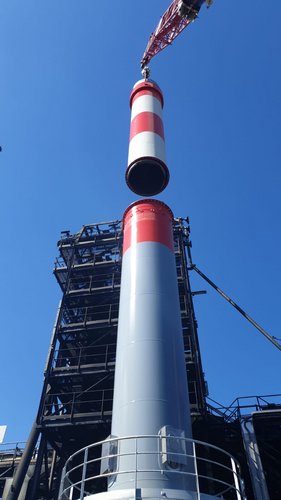

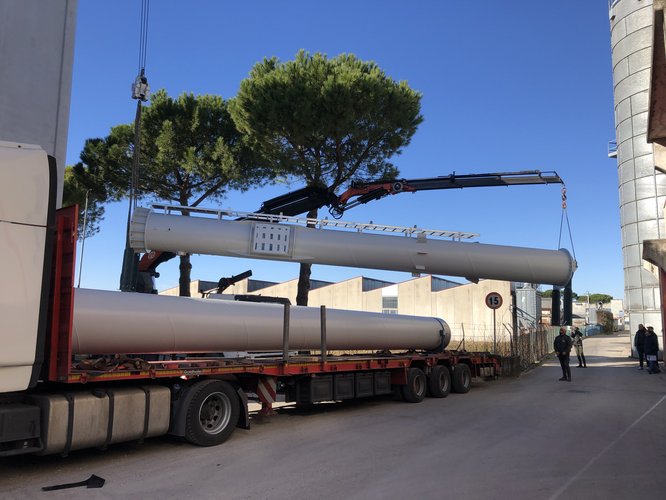

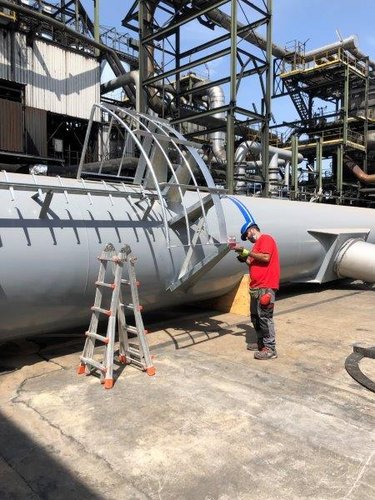

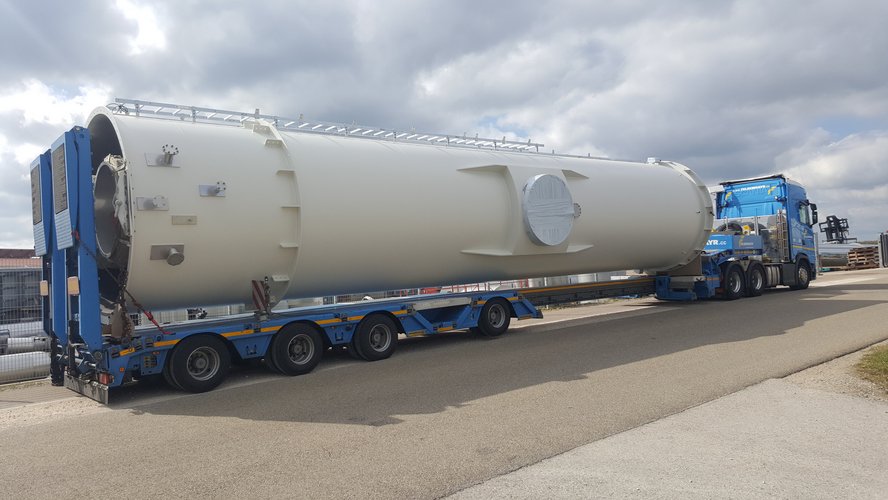

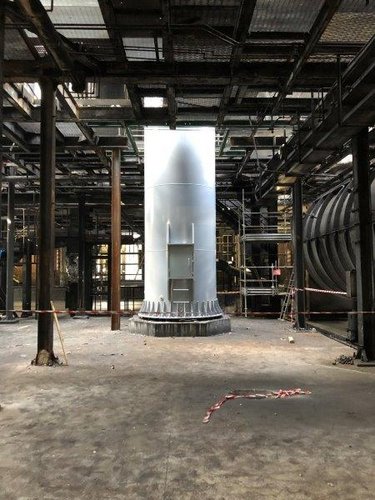

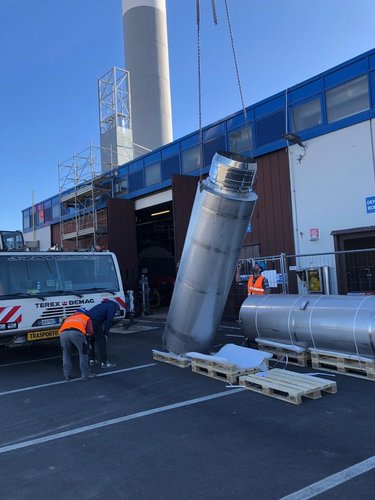

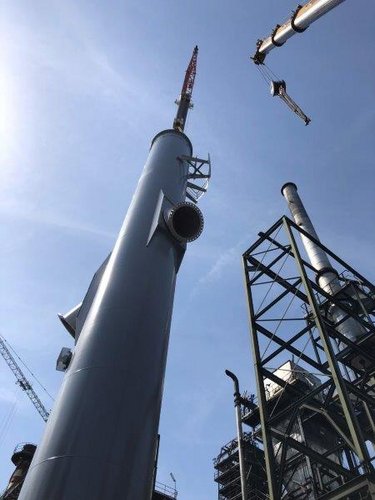

LandItalien
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe49,5 m
Ø Tragrohr2100 mm
Ø Innenrohr1800 mm

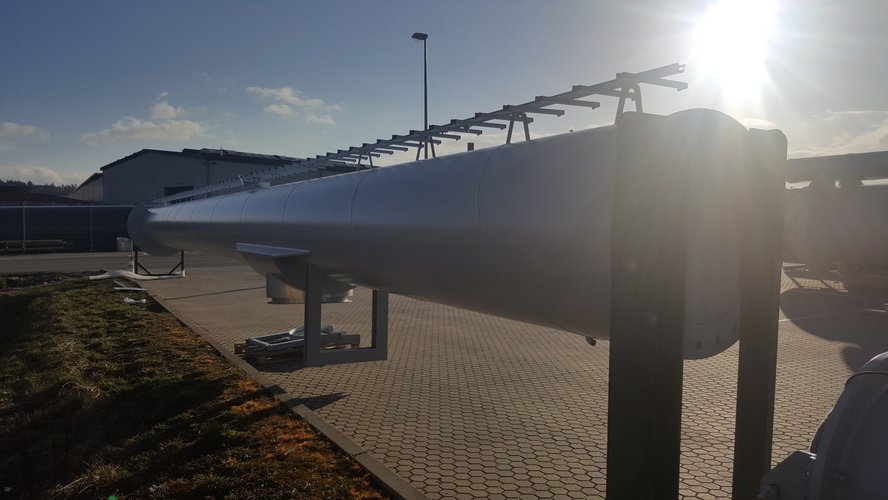

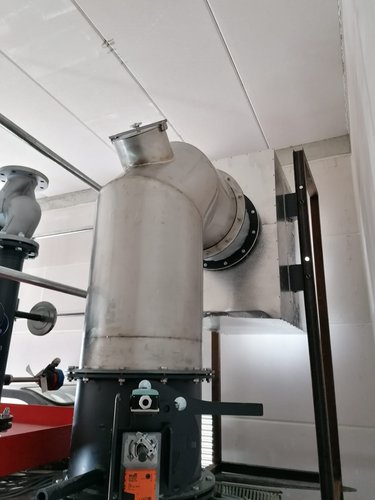

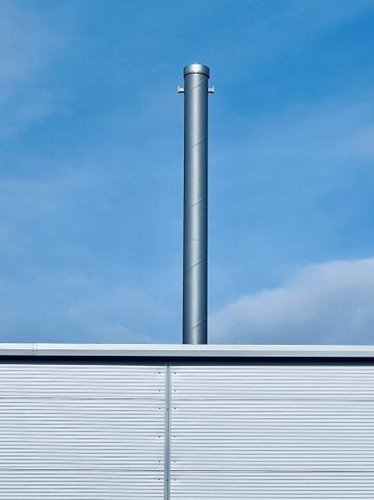

LandDeutschland
AnlagentypBHKW / KWK
BaureiheFSA, Schalldämpfer
ProduktFSA, Schalldämpfer
Rauchzüge1
Höhe21,63 m
Ø Tragrohr711 mm
Ø Innenrohr504 mm

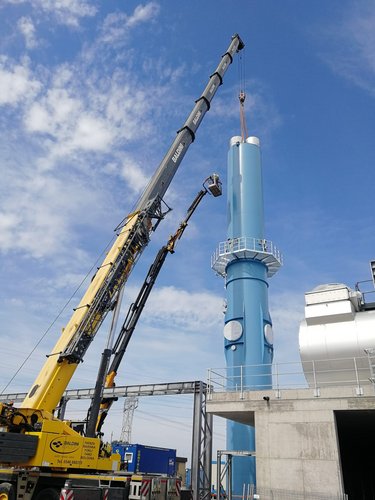

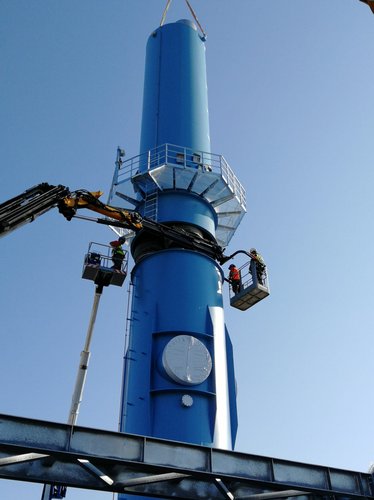

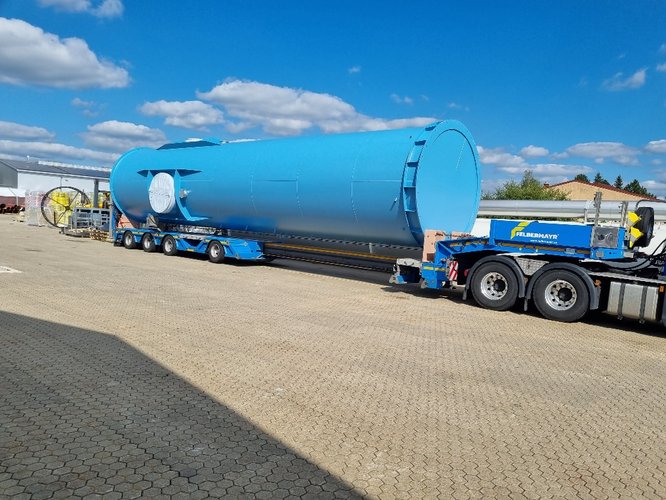

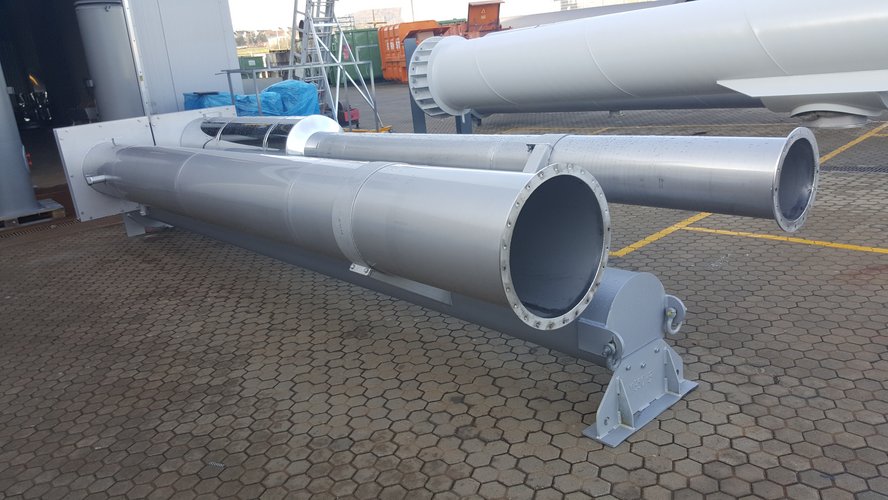

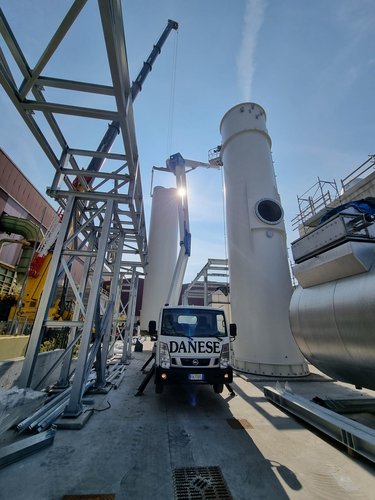

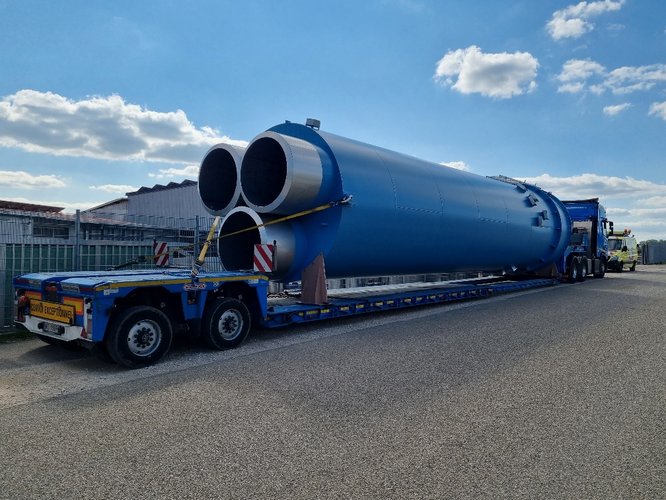

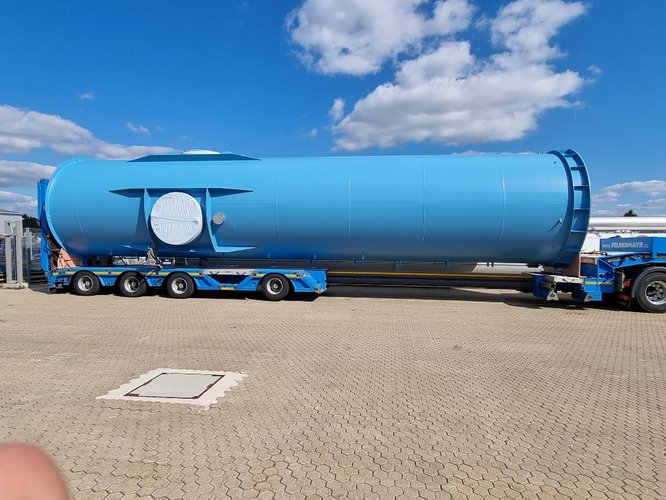

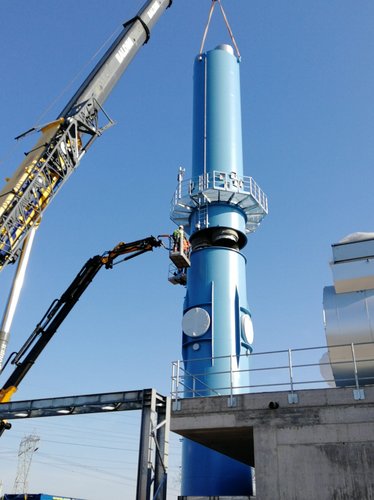

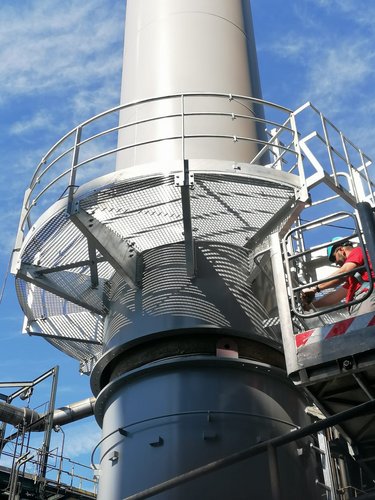

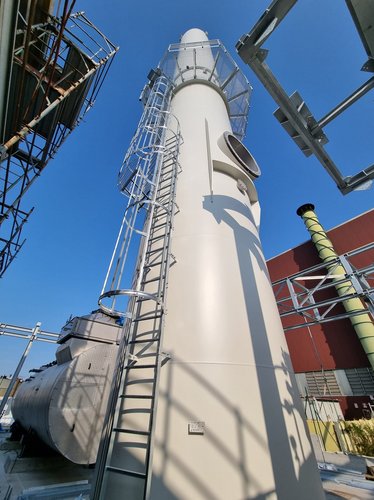

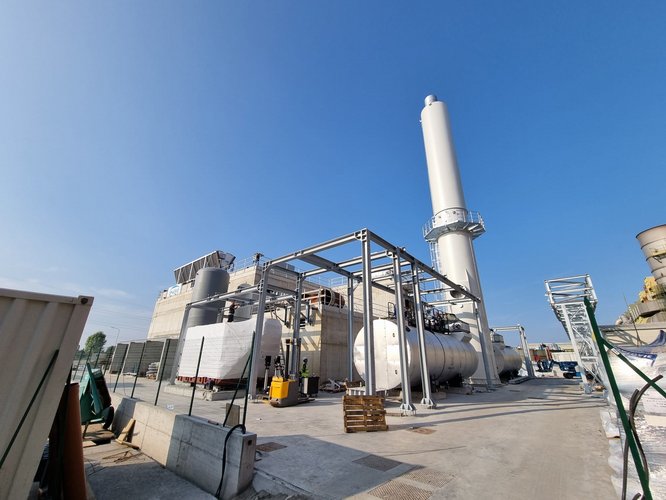

LandItalien
AnlagentypBHKW / KWK
BaureiheFSA-X
ProduktFSA-3
Rauchzüge3
Höhe30 m
Ø Tragrohr3150 mm
Ø Innenrohrje 1204 mm

mit 360° Mess- und Mündungsbühne, schwenkbarem Galgen und pastellblau lackiert

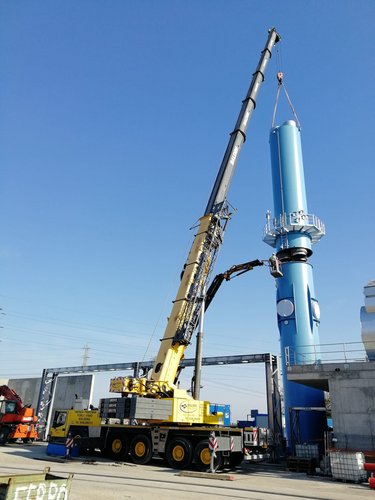

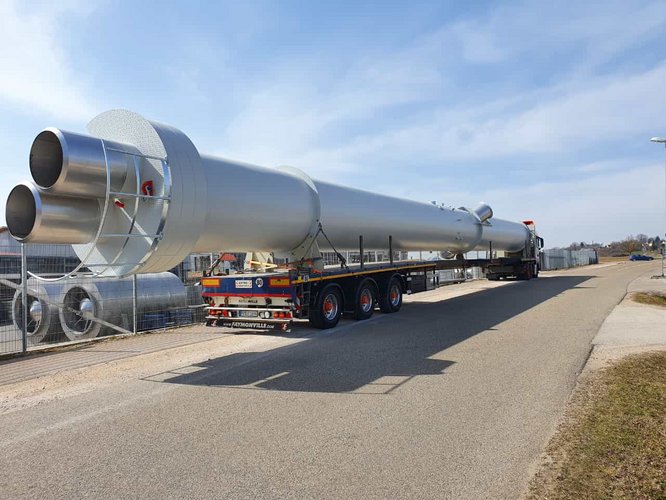

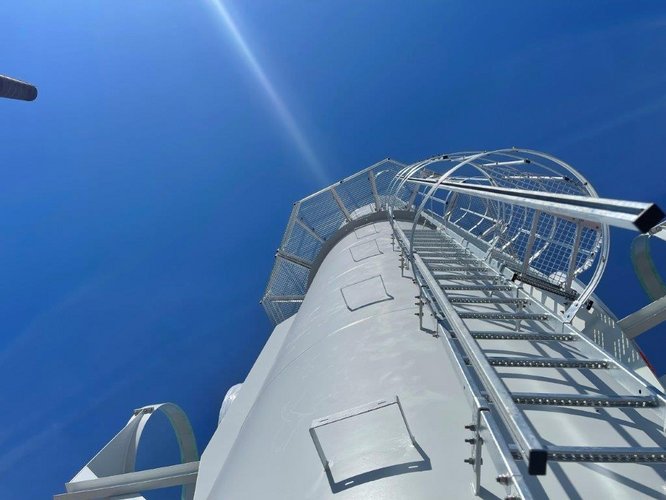

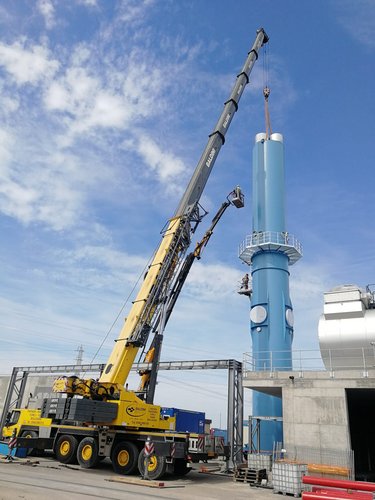

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-X
ProduktFSA-2
Rauchzüge2
Höhe26 m
Ø Tragrohr2650 mm
Ø Innenrohrje 804 mm



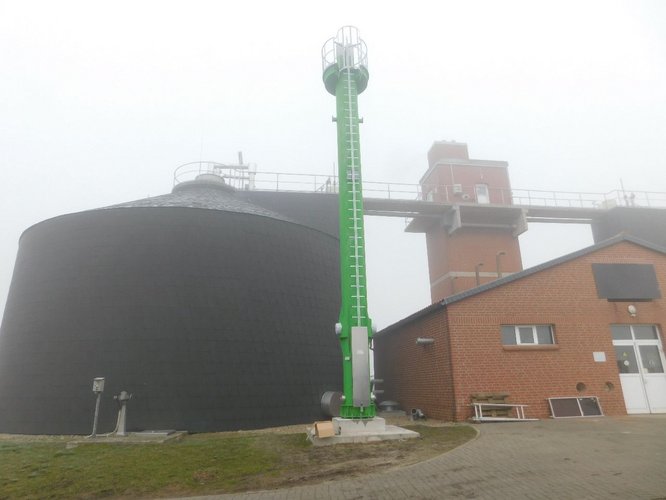

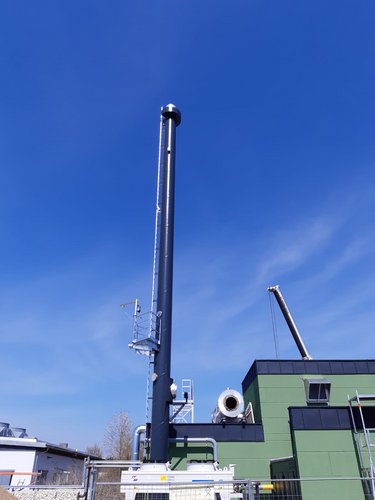

LandDeutschland
AnlagentypBHKW / KWK
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe24,16 m
Ø Tragrohr660 mm
Ø Innenrohr354 mm



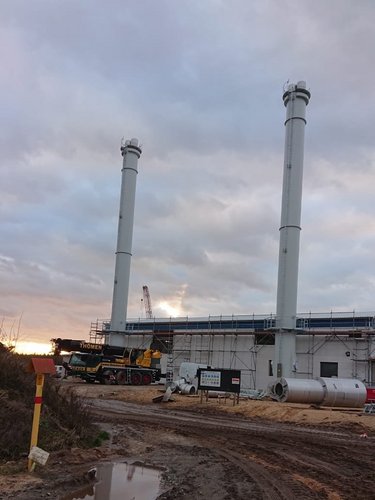

LandDeutschland
AnlagentypBHKW / KWK
BaureiheFSA-X
Produkt2x FSA-2
Rauchzüge4
Höheje 31,7 m
Ø Tragrohrje 1950 mm
Ø Innenrohrje 804 mm



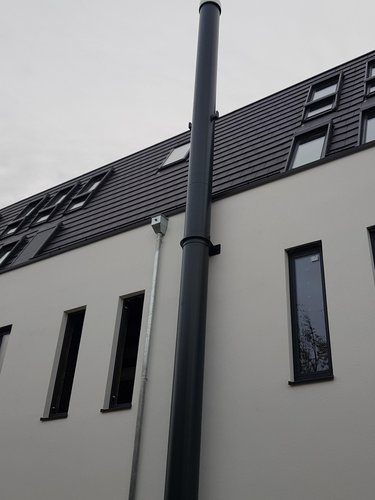

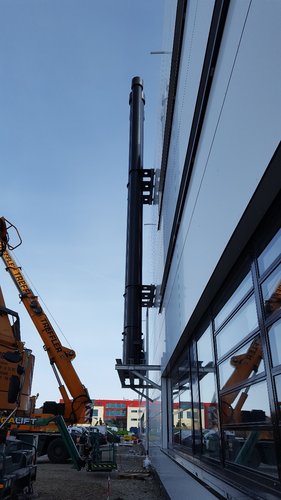

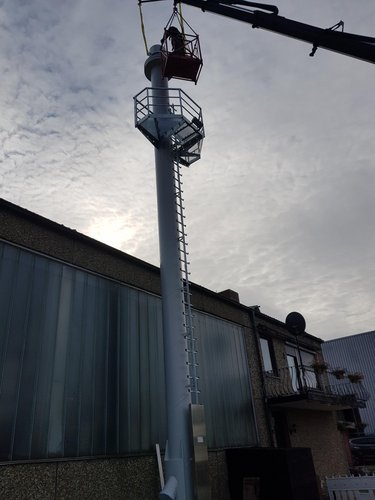

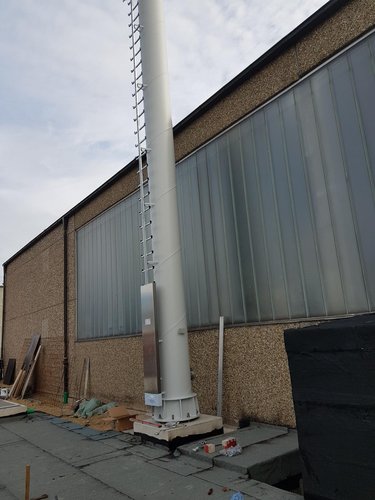

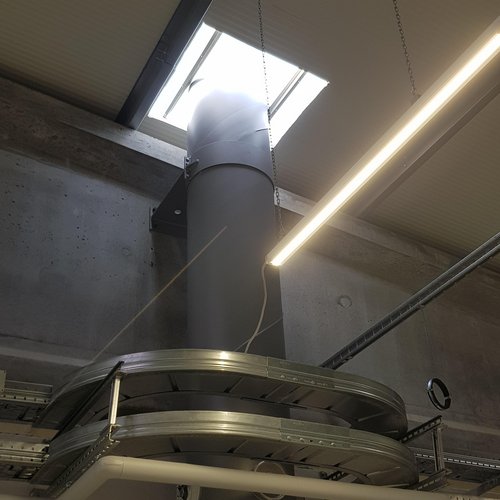

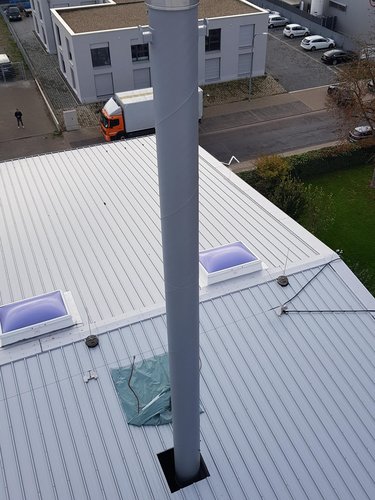

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe9,5 m
Ø Tragrohr508 mm
Ø Innenrohr254 mm



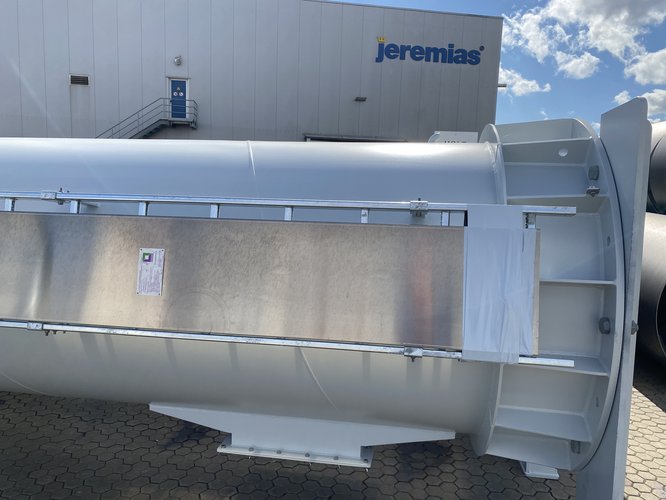

LandDeutschland
AnlagentypVentilation
BaureiheFSA-X, Schalldämpfer
ProduktFSA-4, Schalldämpfer
Rauchzüge4
Höhe23,7 m
Ø Tragrohr2800 mm
Ø Innenrohr2x 904 mm, 2x 1104 mm



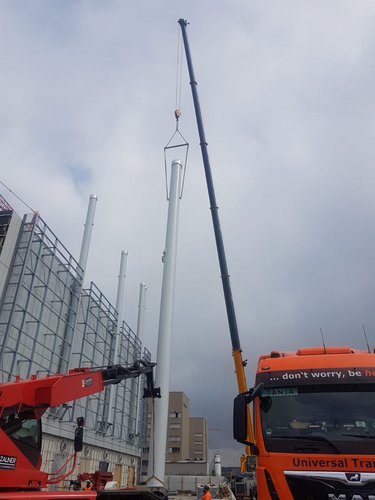

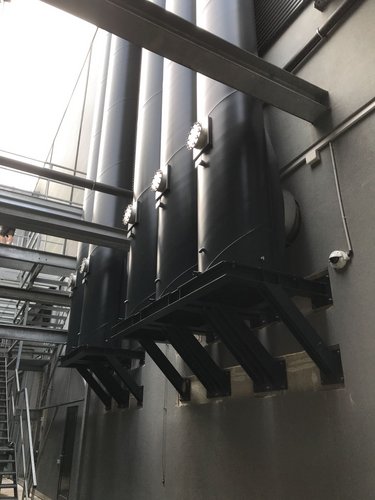

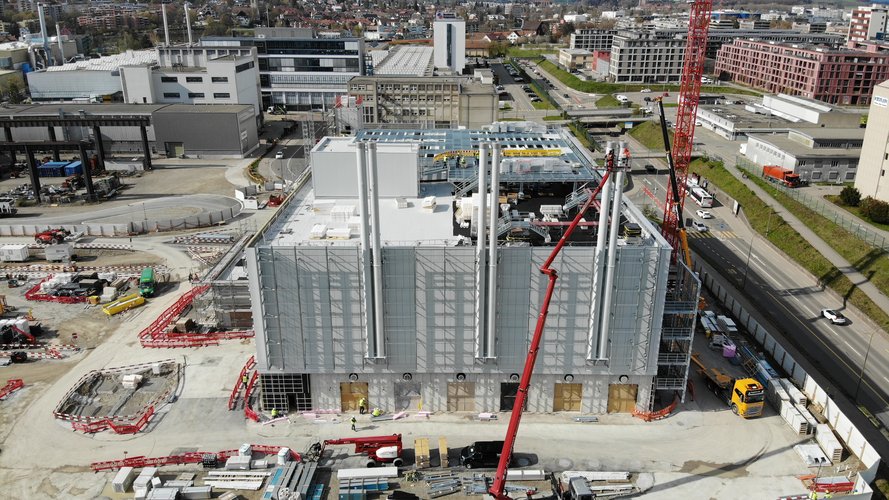

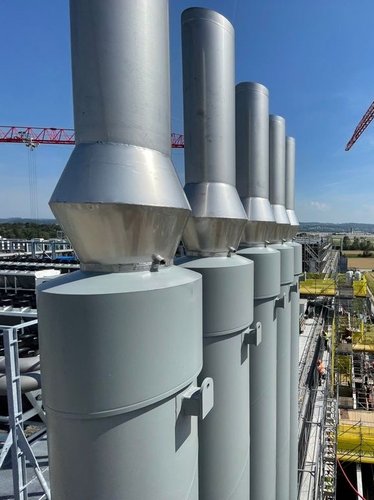

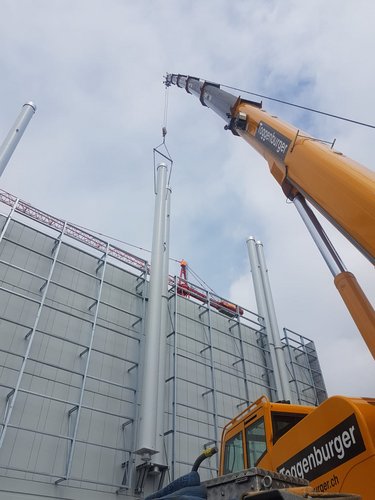

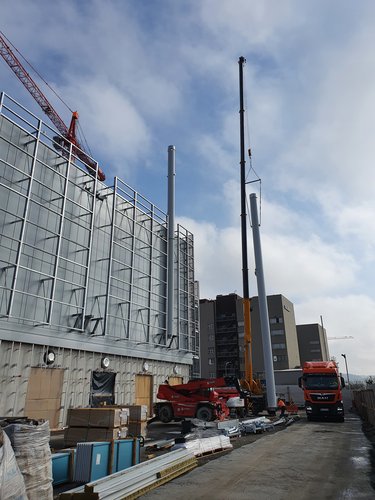

LandSchweiz
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA
Produkt10x FSA
Rauchzüge10
Höheje 23,3 m
Ø Tragrohrje 813 mm
Ø Innenrohrje 504 mm

Erster Bauabschnitt: Hier wurden die ersten 10 FSA für ein DataCenter installiert. Einige Zeit später folgte ein zweiter Auftrag mit weiteren 5 FSA.

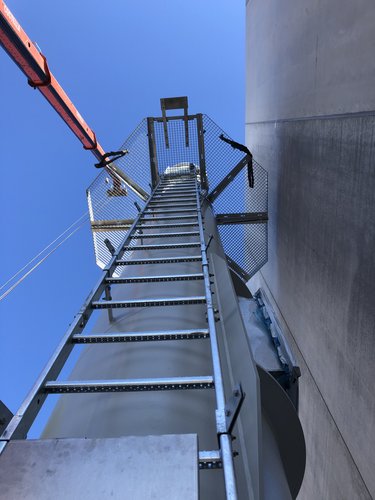

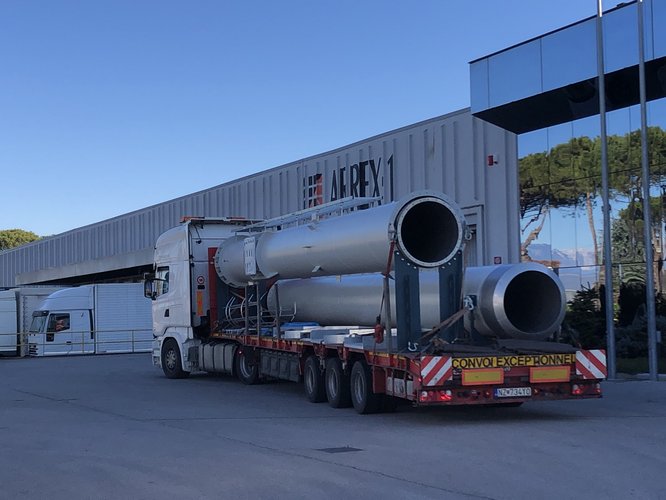

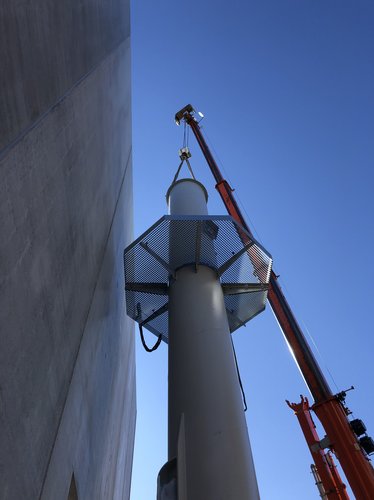

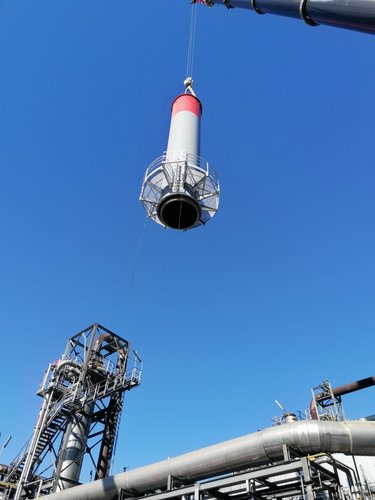

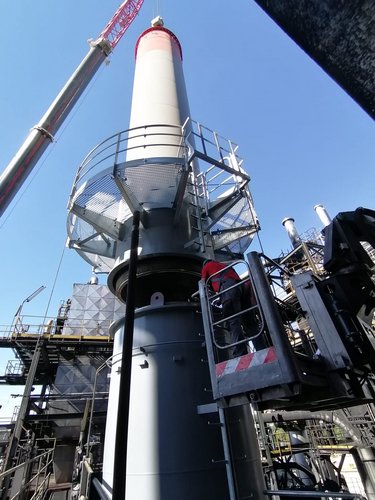

LandItalien
AnlagentypBHKW / KWK
BaureiheFSA-X
ProduktFSA-2
Rauchzüge2
Höhe30 m
Ø Tragrohr2950 mm
Ø Innenrohrje 1204 mm

mit 360° Messbühne und schwenkbarem Galgen

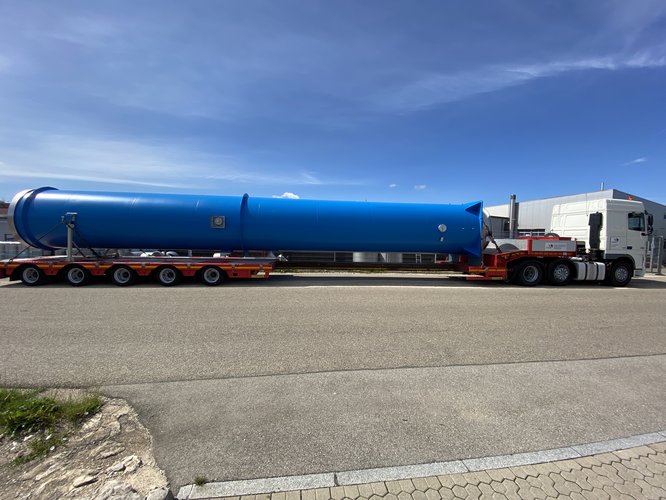

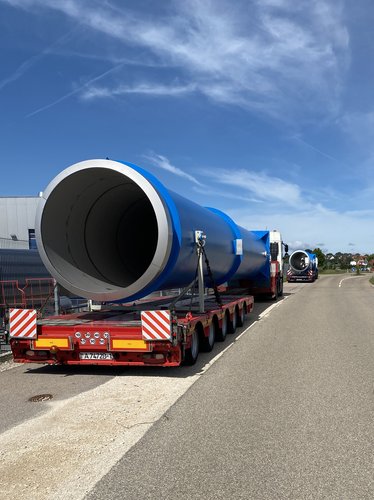

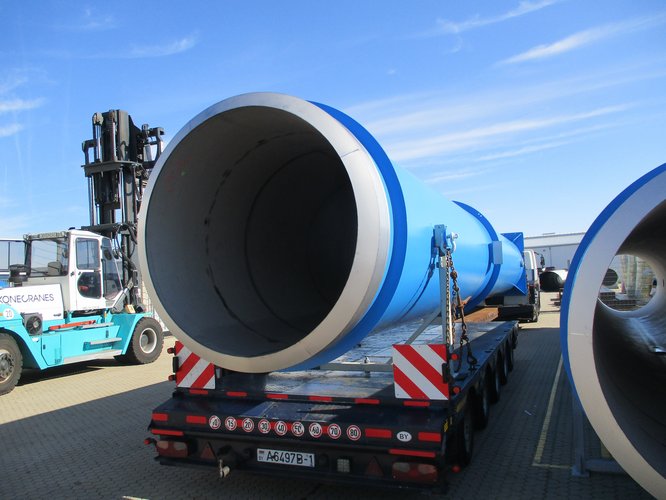

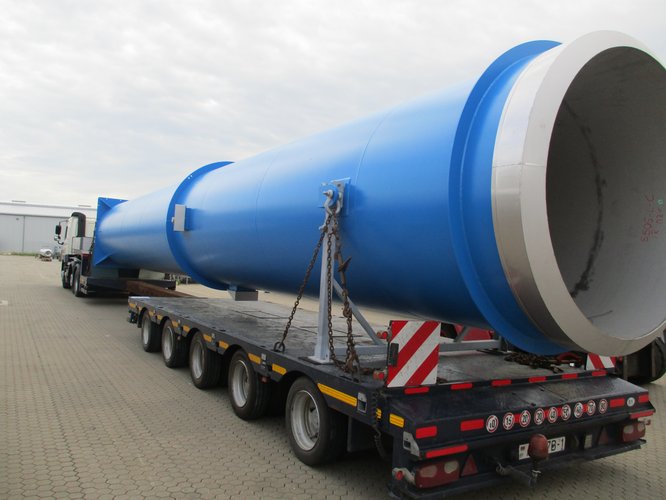

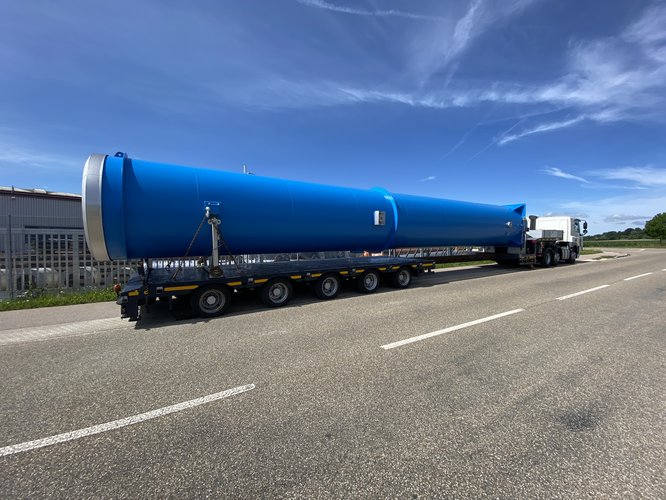

LandBelarus
AnlagentypVentilation
BaureiheFSA
Produkt6x FSA
Rauchzüge6
Höhe3x 15,7 m, 3x 12,89 m
Ø Tragrohr3x 2000 mm, 2x 914 mm, 711 mm
Ø Innenrohr3x 1804 mm, 2x 704 mm, 504 mm



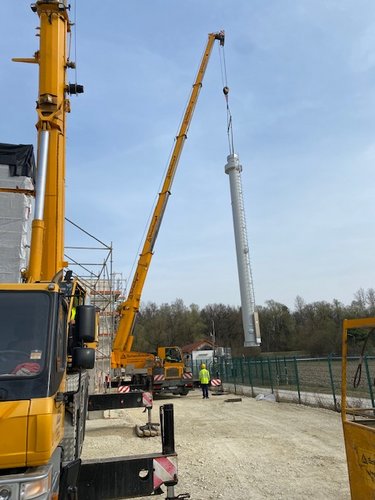

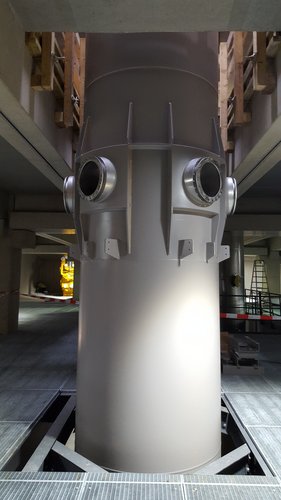

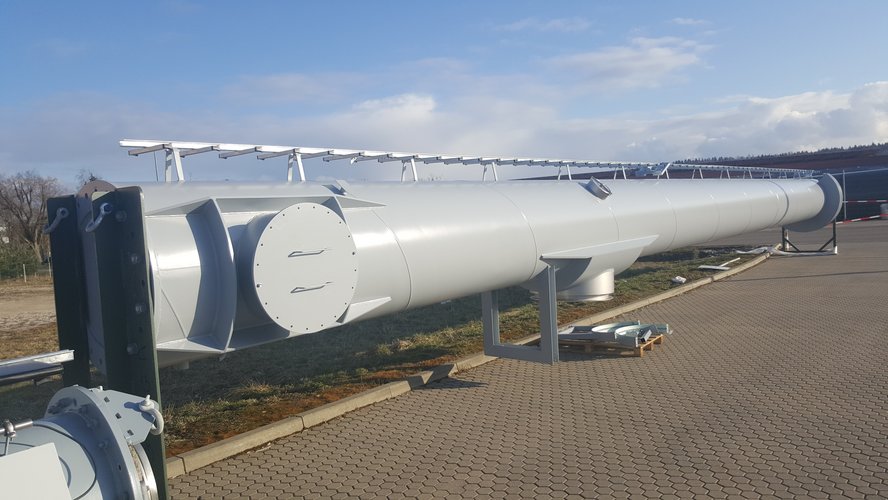

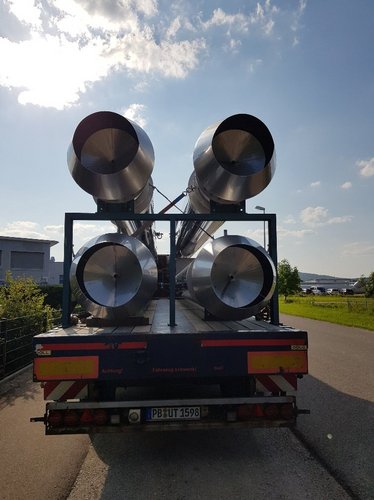

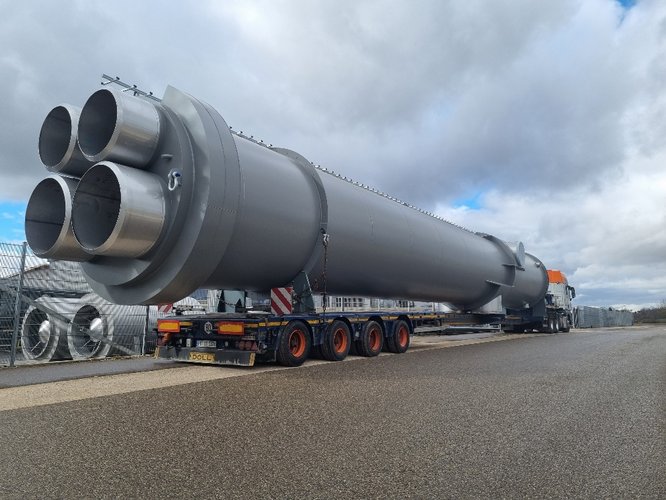

LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA-X
Produkt4x FSA-4
Rauchzüge16
Höheje 30 m
Ø Tragrohr4x 2100 mm
Ø Innenrohr

16x 604 mm



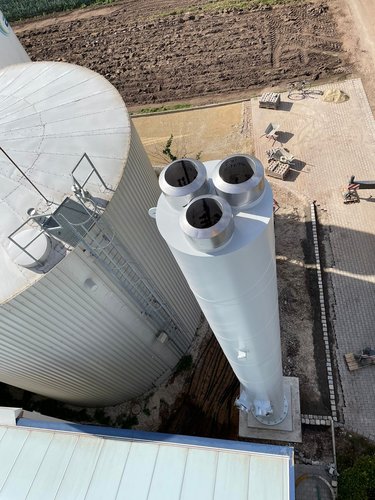

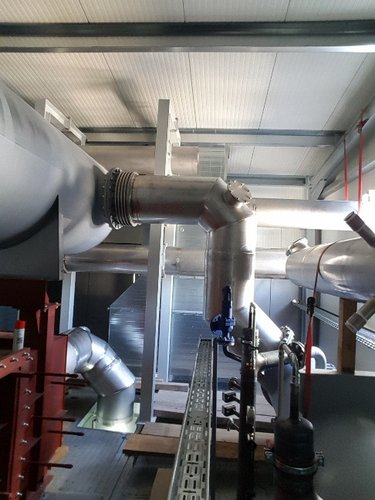

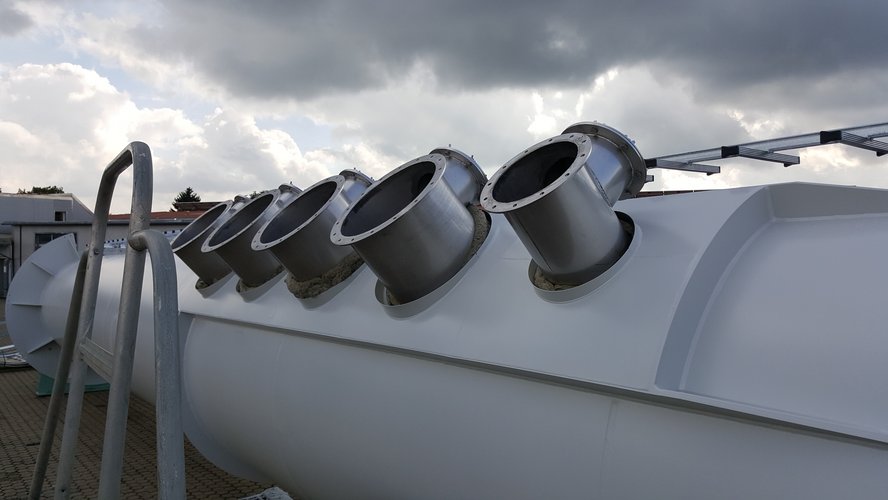

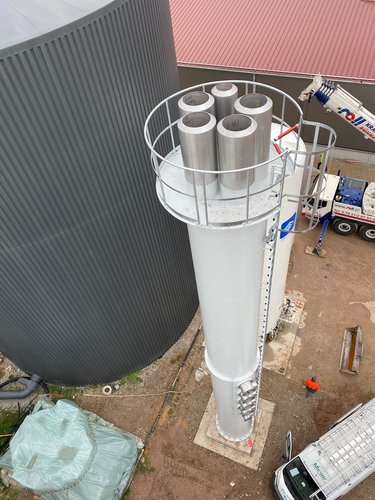

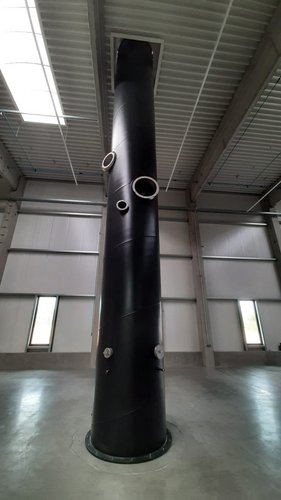

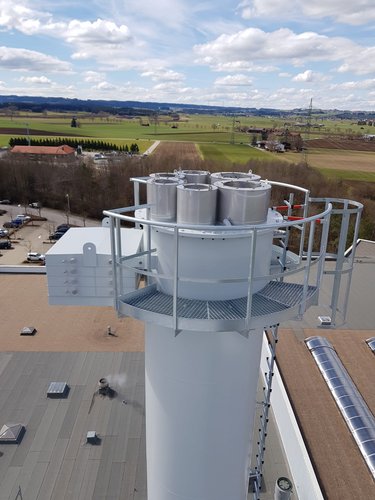

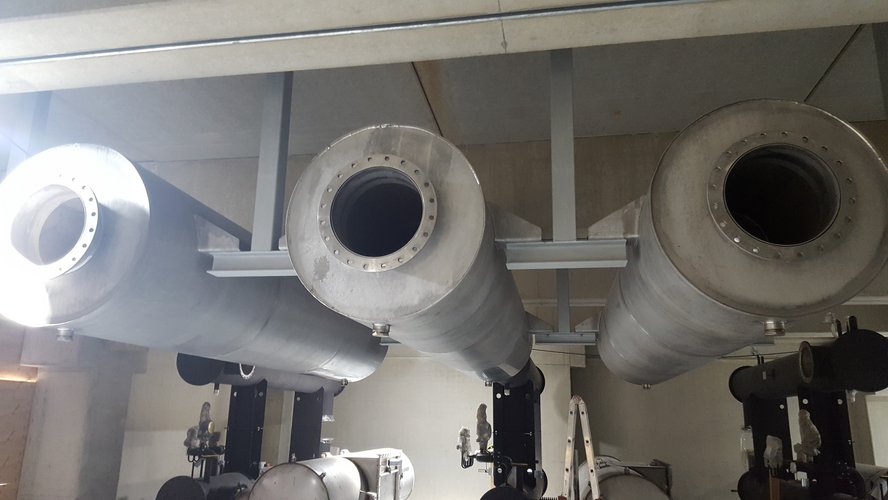

LandDeutschland
AnlagentypBHKW / KWK
BaureiheFSA-X, Schalldämpfer

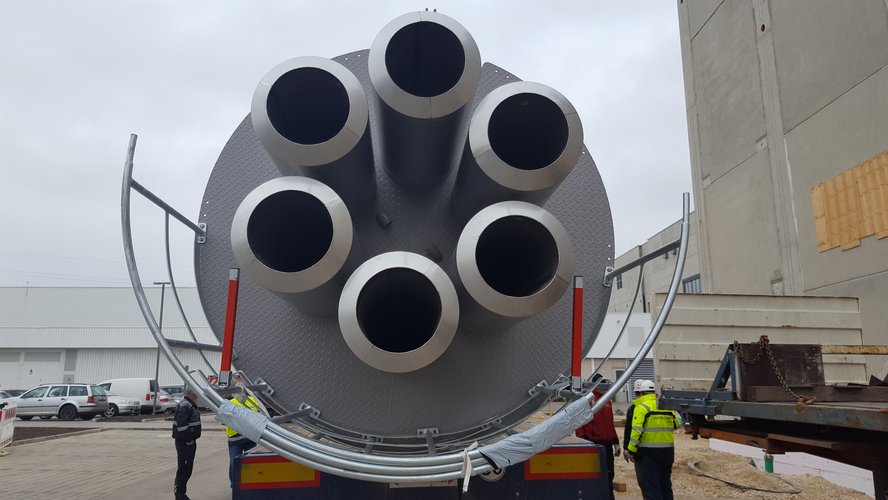

ProduktFSA-5, Schalldämpfer
Rauchzüge5
Höhe16 m
Ø Tragrohr1550 mm
Ø Innenrohr5x 404 mm, 254 mm

3 Kombischalldämpfer, 3 Rauchgasleitungen und ein FSA mit 5 Innenrohren
3 BHKW mit 1,5 MW dienen der Wärmeversorgung der neuen Gewächshaushallen der Firma "Gemüse Scherzer"

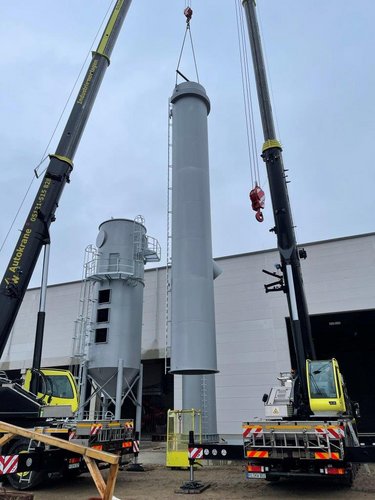

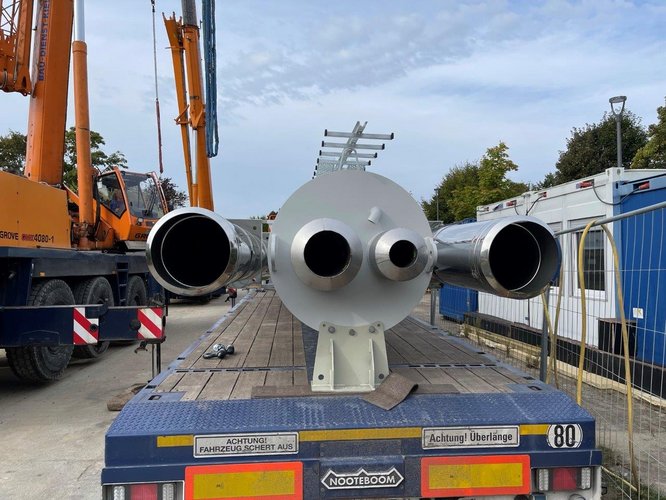

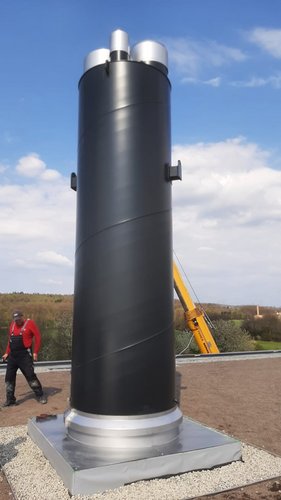

LandDeutschland
AnlagentypRöstmaschine
BaureiheFSA-X
ProduktFSA-4
Rauchzüge4
Höheje 17,6 m
Ø Tragrohr1420 mm
Ø Innenrohr2x 204 mm, 454 mm und 564 mm

Zwei Innenrohre dienen der Staubabsaugung (Temperatur 50 °C), Innenrohr 3 dient der Abführung der Abluft aus dem Röstprozess (Temperatur ca 750°C) und das 4. Innenrohr dient der Abführung der Abluft aus dem Kühlprozess

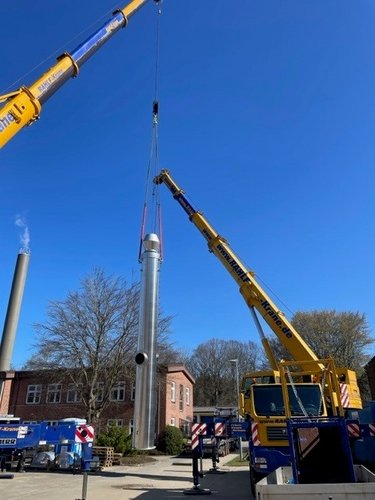

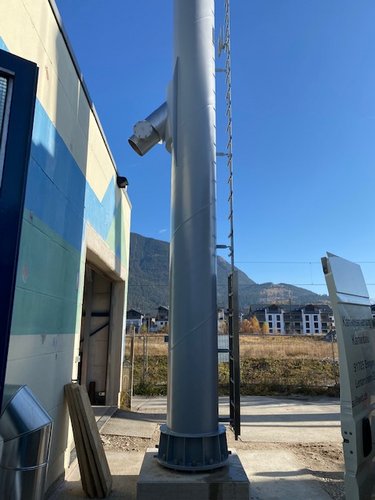

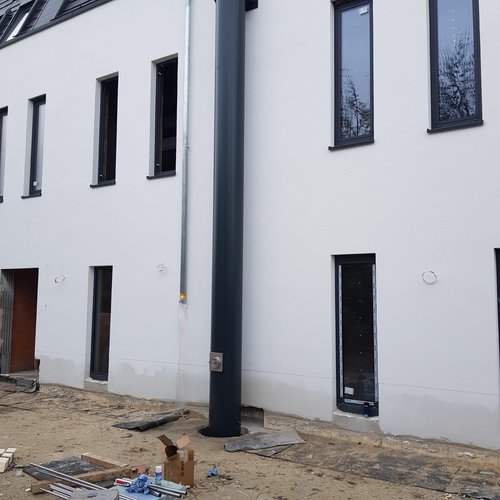

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe10 m
Ø Tragrohr711 mm
Ø Innenrohr504 mm



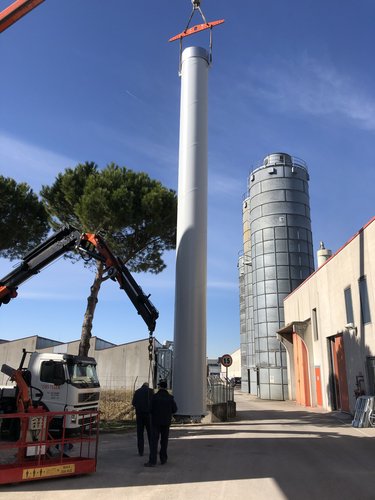

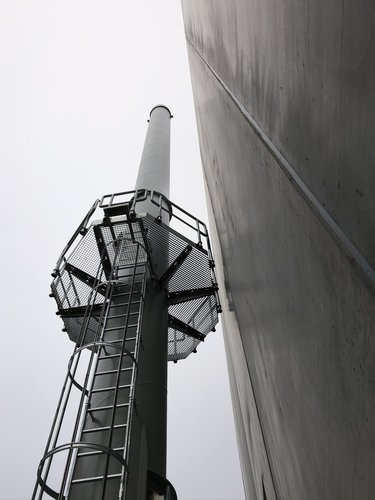

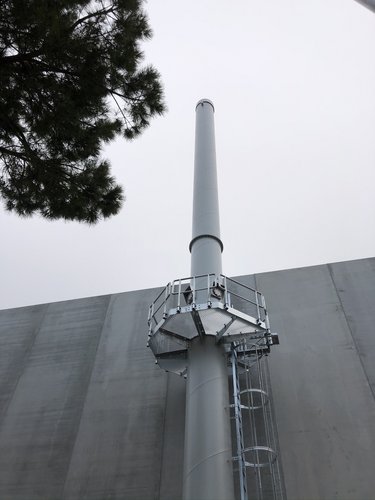

LandItalien
AnlagentypBiomasse
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe25 m
Ø Tragrohr1016 mm
Ø Innenrohr854 mm



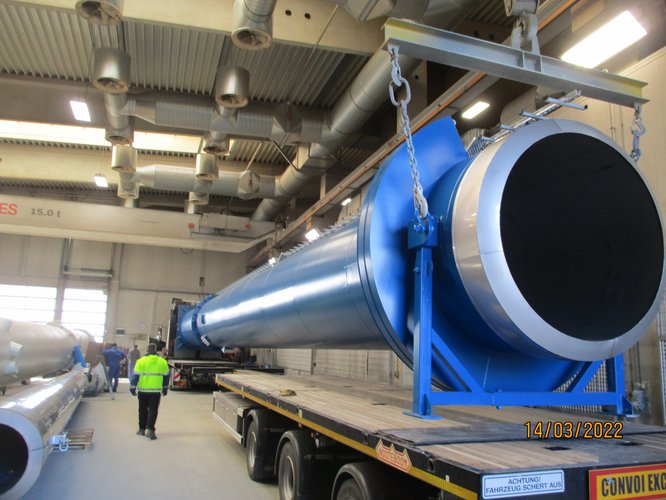

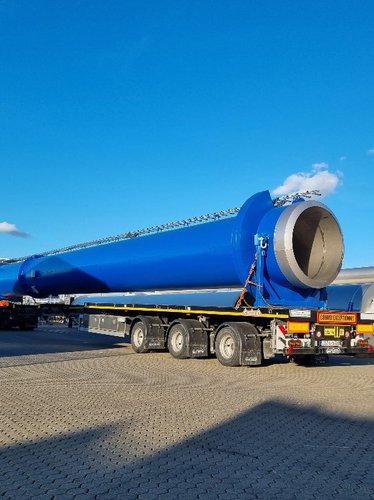

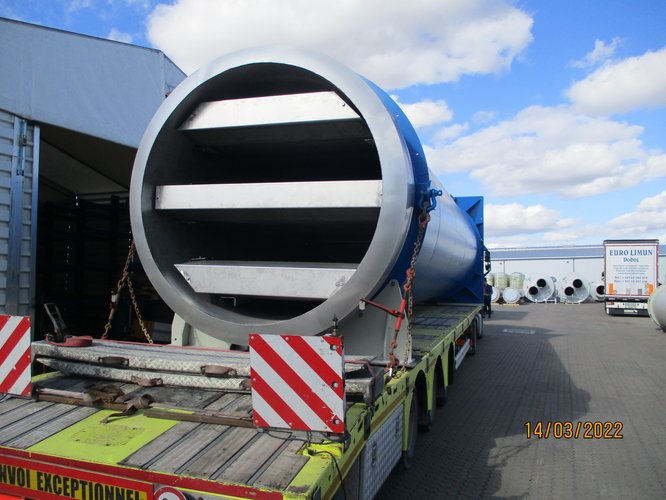

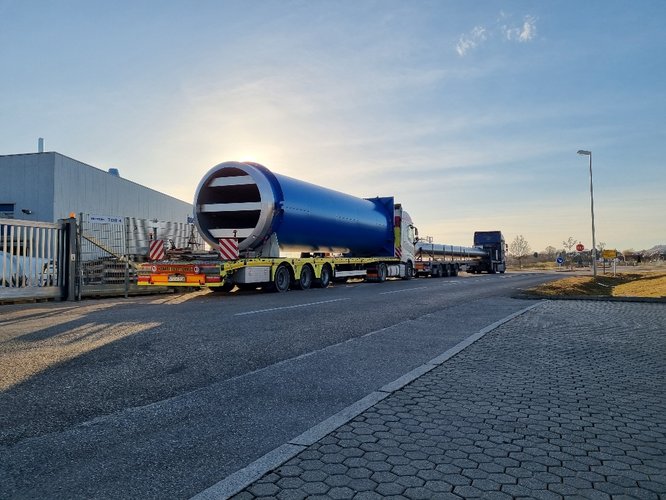

LandSlowenien
AnlagentypGasturbine
BaureiheFSA, Schalldämpfer
Produkt2 FSA, Schalldämpfer
Rauchzüge2
Höhe11  m (A), 22,5 m (B)
Ø Tragrohr2500 mm (A), 1700 mm (B)
Ø Innenrohr2204 mm (A), 1504 mm (B)

FSA "A" mit 6 Schalldämmkulissen und Verbindungsleitung
FSA "B" mit Schwingungsschalldämpfer und Messbühne

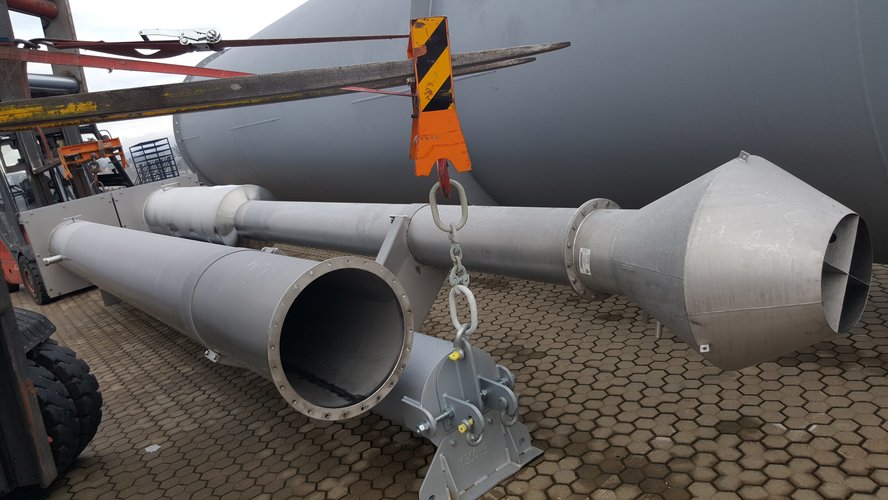

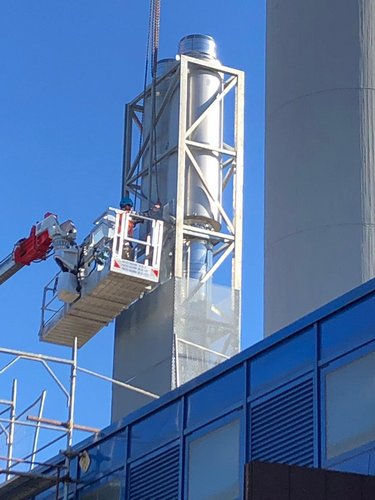

LandItalien
AnlagentypHeizkessel
BaureiheGittermastschornstein, Schalldämpfer
ProduktGittermastschornstein, DW-KL, Schalldämpfer
Rauchzüge2
Länge80 m
Höhe Gittermast20 m
Ø Abgasleitungje 700 mm

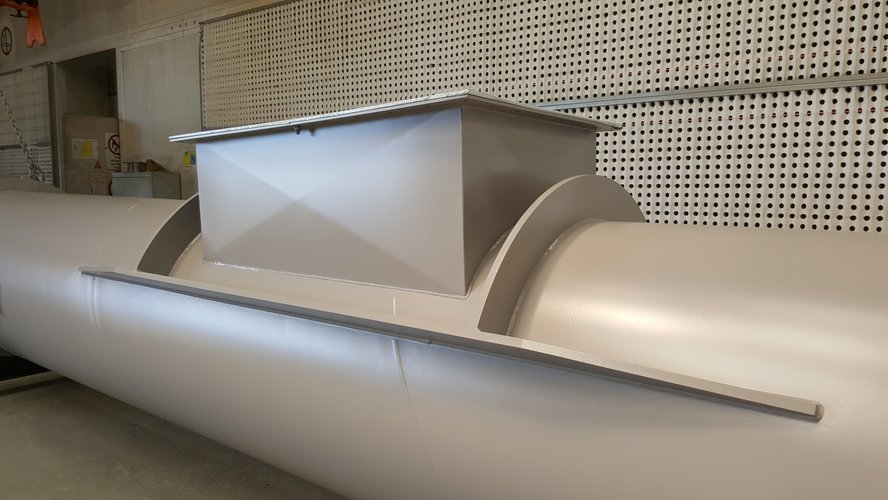

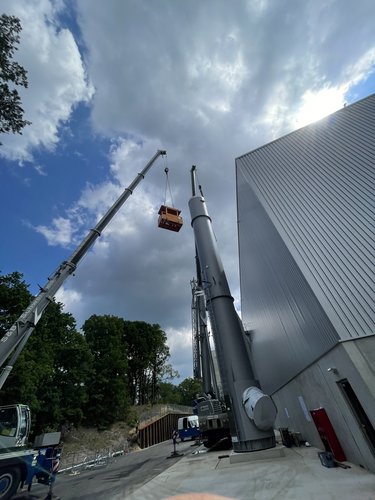

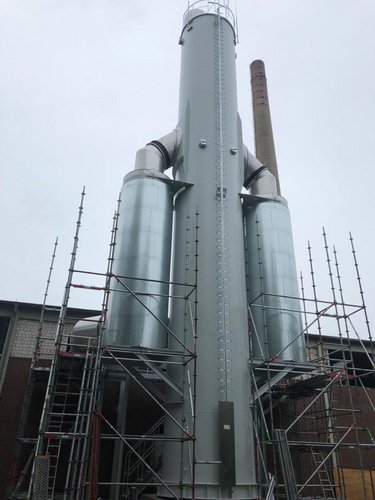

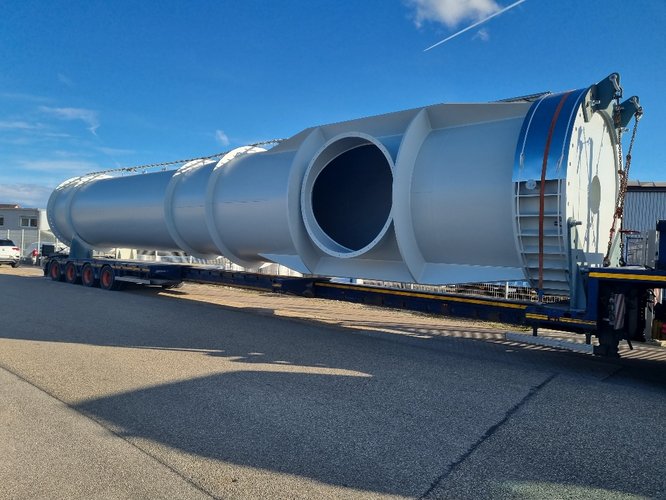

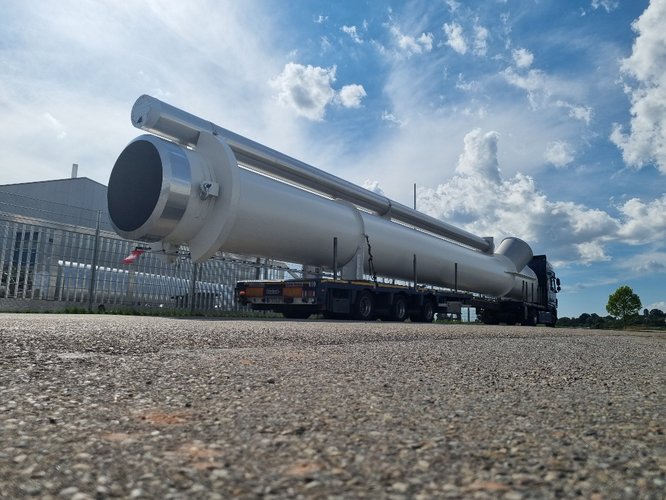

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-X, Schalldämpfer
ProduktFSA-2, Schalldämpfer
Rauchzüge2
Höhe31 m
Ø Tragrohr1900 mm
Ø Innenrohrje 804 mm



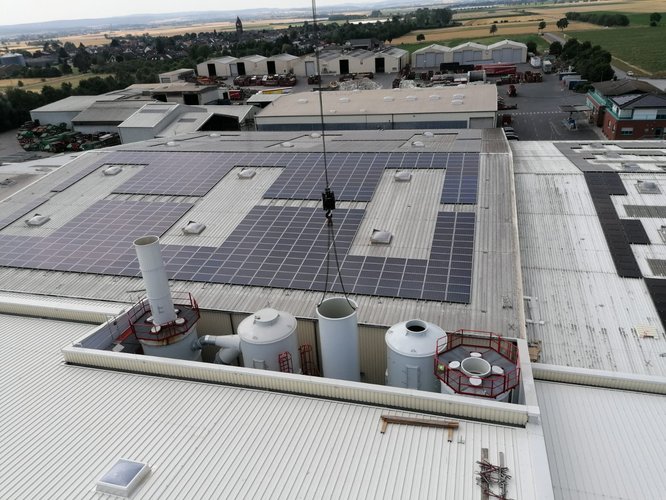

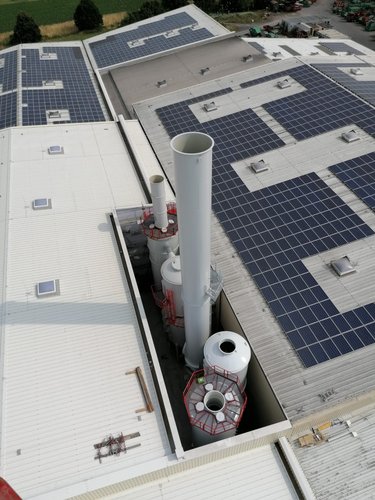

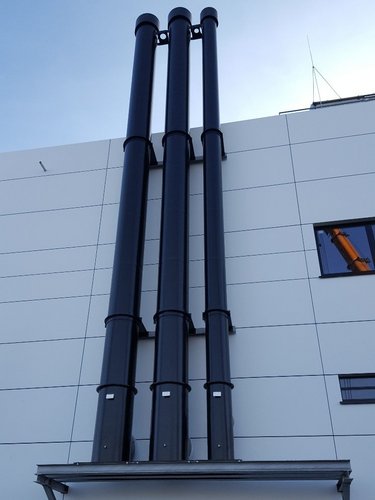

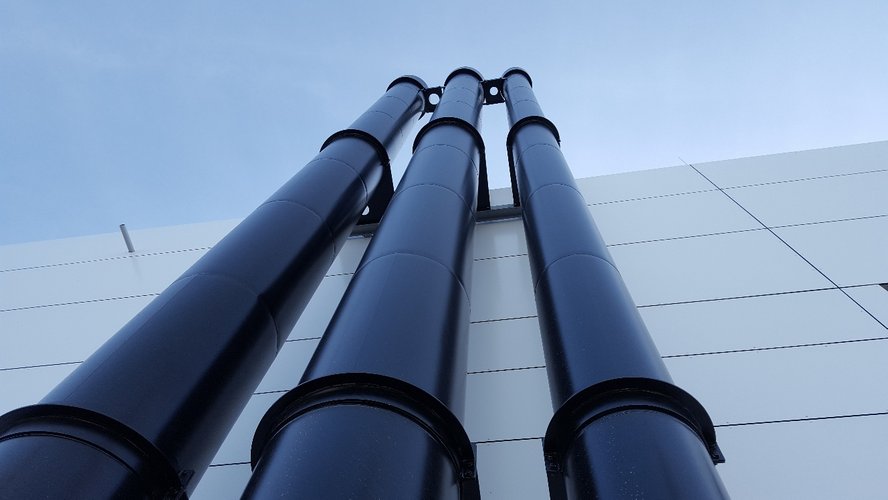

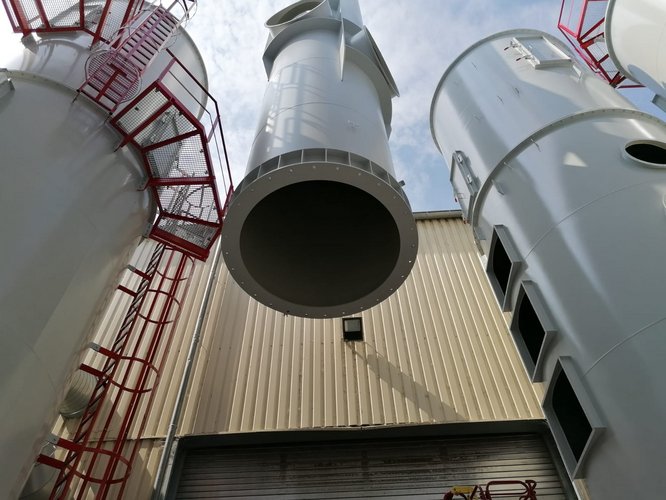

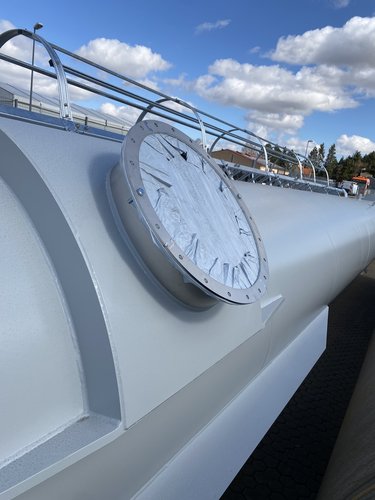

LandDeutschland
AnlagentypVentilation
BaureiheFSC
Produkt3x FSC
Rauchzüge3
Höhe14,48 m
Ø Tragrohr2x 754 mm, 504 mm
Ø Innenrohr2x 710 mm, 400 mm



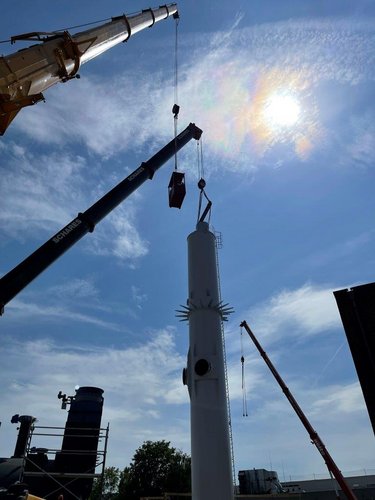

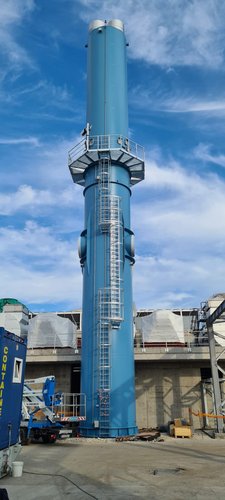

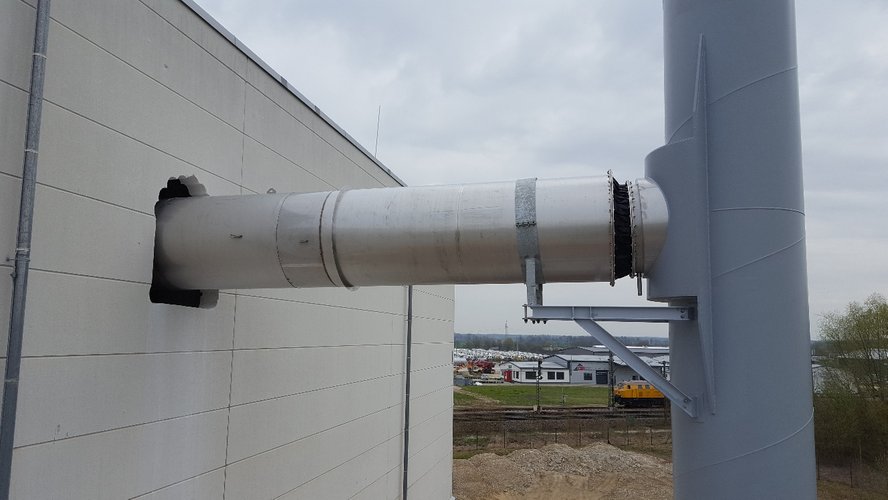

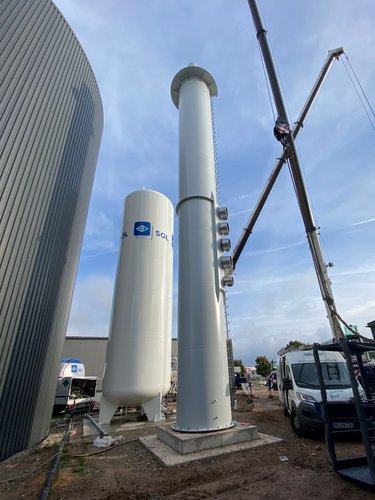

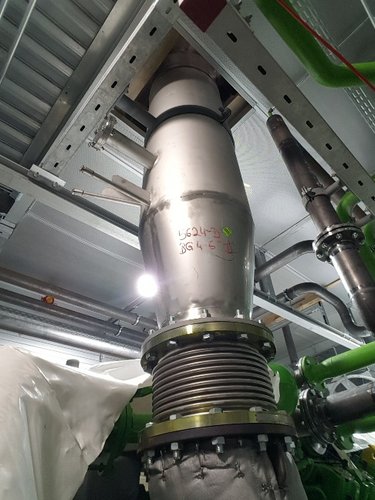

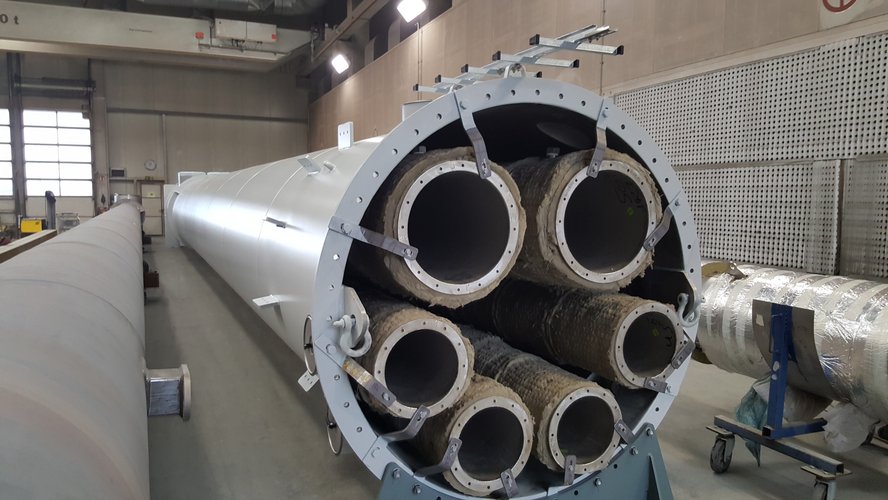

LandDeutschland
AnlagentypBHKW / KWK, Heizkessel
BaureiheFSA-X
ProduktFSA-6
Rauchzüge6
Höhe38,5 m
Ø Tragrohr1700 mm
Ø Innenrohr2x 405 mm, 4 x 304 mm

Bei diesem Projekt wurden die beiden Innenrohre im Durchmesser 405 mm jeweils an ein Jenbacher BHKW mit 999 kW angeschlossen. Der Gesamtwirkungsgrad von 92,3 % und thermische Leistung von 716 kW sprechen für sich.

Weitere vier Innenrohre (Durchmesser 304 mm) sind für einen späteren Anschluss von vier Dampfkesseln vorgesehen und könnten jederzeit angeschlossen werden.

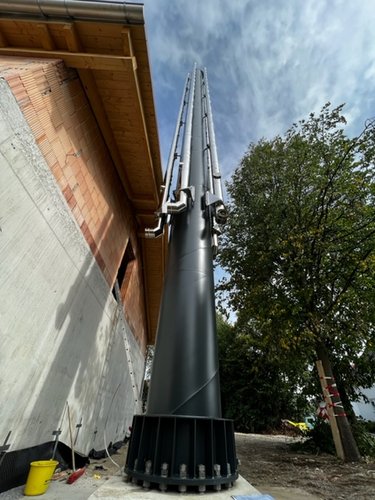

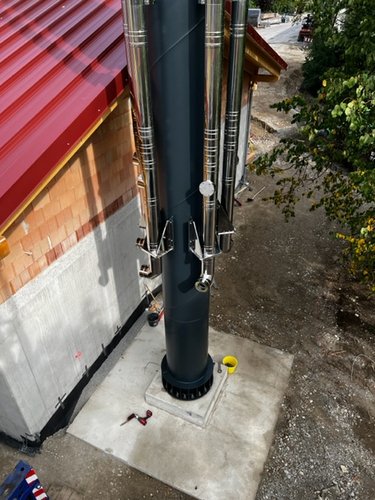

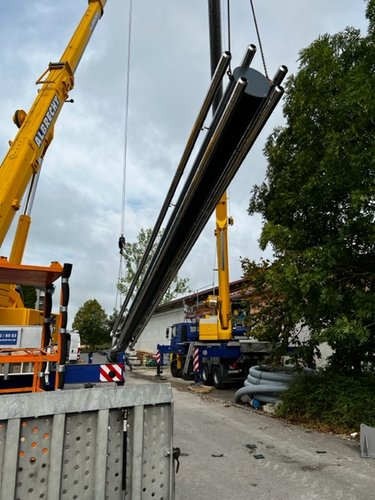

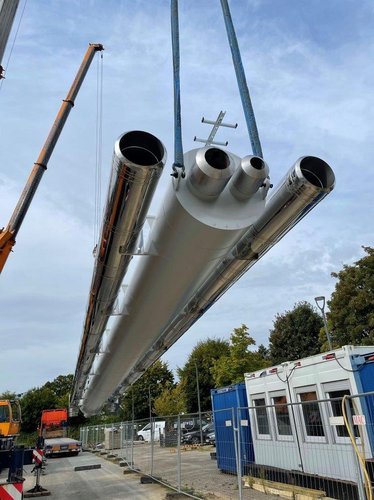

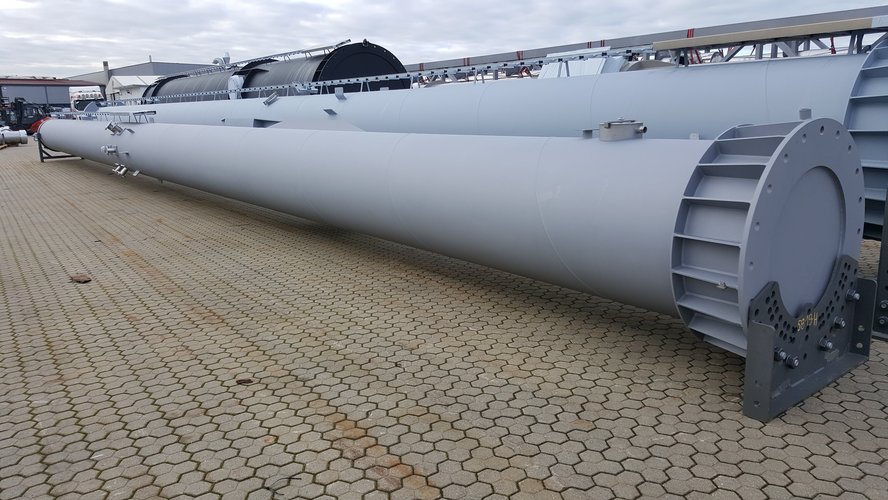

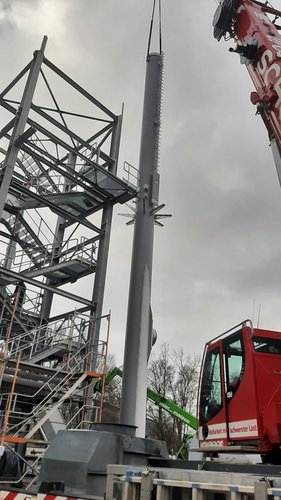

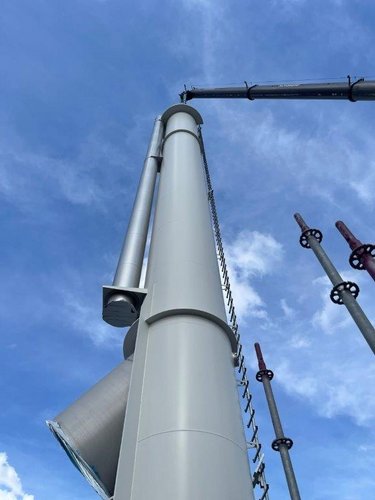

LandDeutschland
AnlagentypBHKW / KWK, Heizkessel
BaureiheFSA-X-RM
ProduktFSA-2-RM
Produkt SatellitenDW-AL
Rauchzüge4
Höhe19 m
Ø Tragrohr1016 mm
Ø Innenrohr154 mm, 254 mm
Ø Satellitenje 350 mm



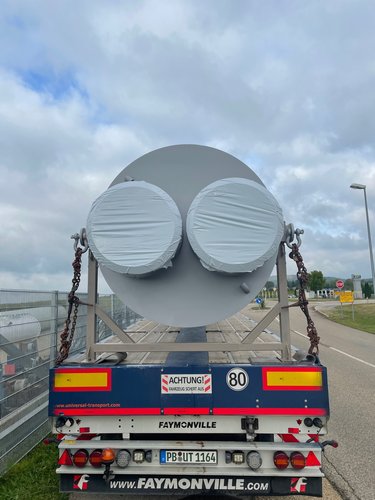

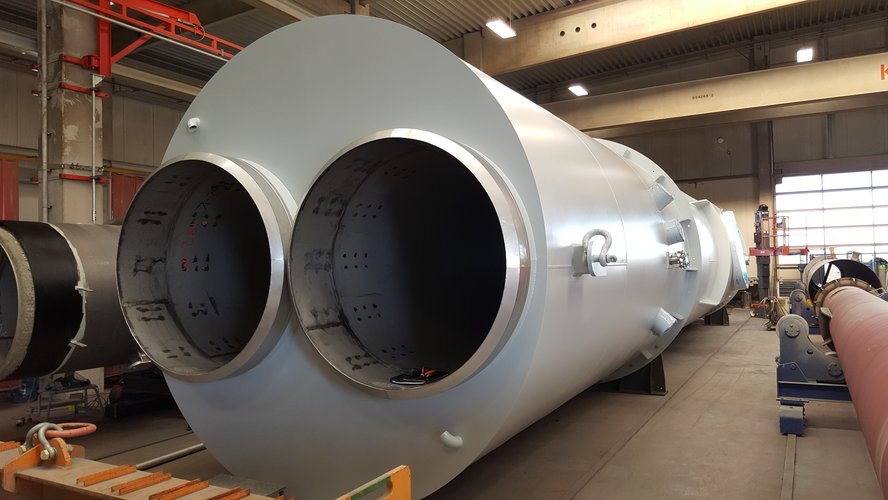

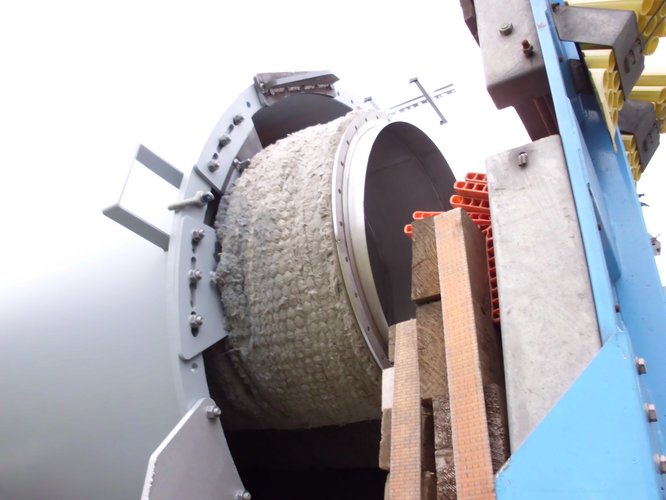

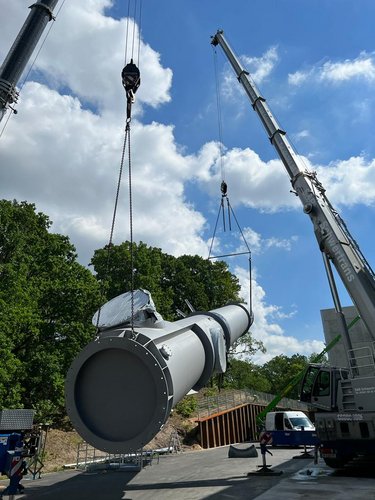

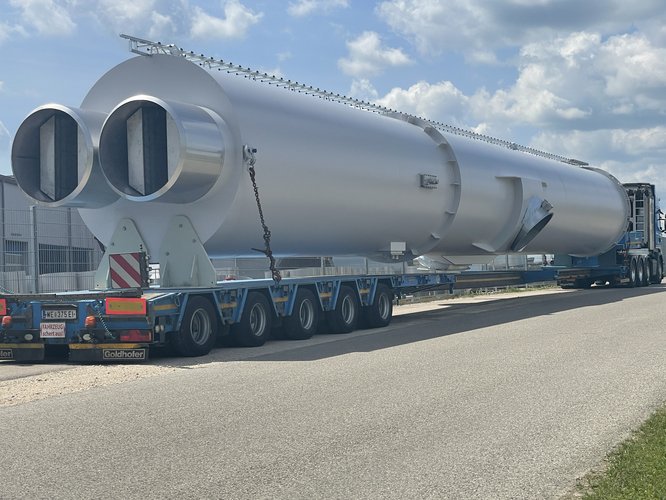

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA-X, Schalldämpfer
ProduktFSA-2, Schalldämpfer
Rauchzüge2
Höhe21 m
Ø Tragrohr2650 mm
Ø Innenrohrje 1154 mm

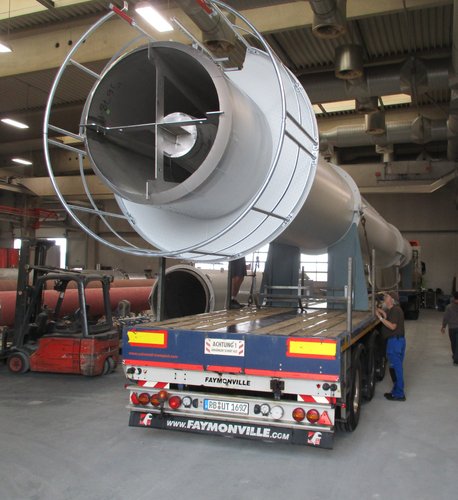

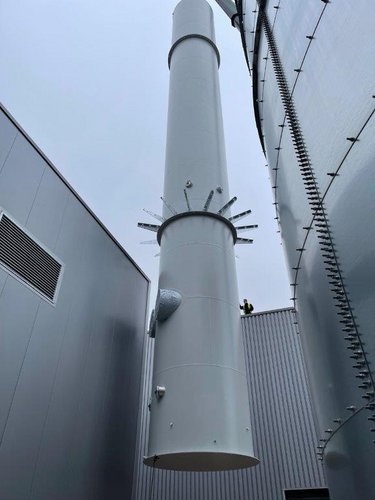

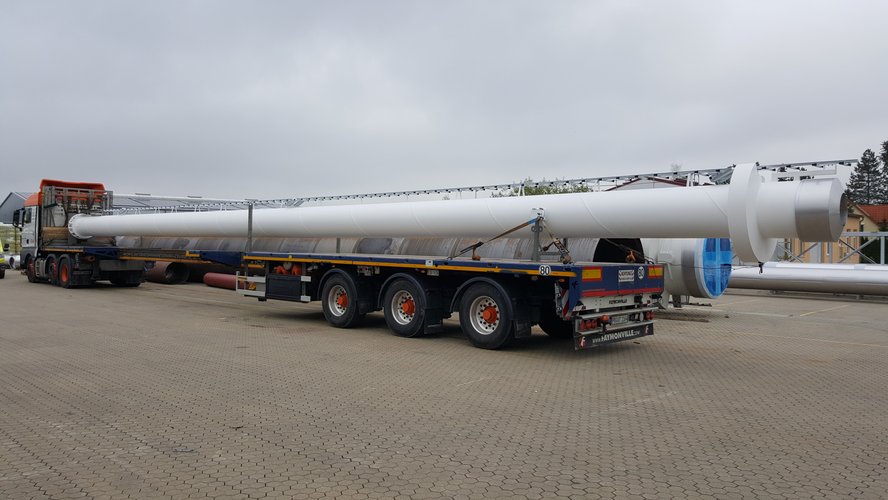

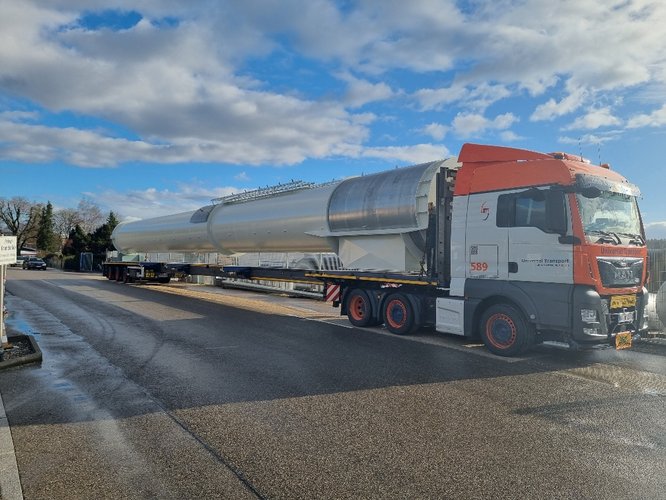

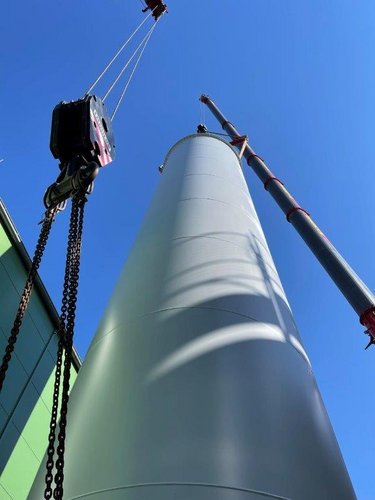

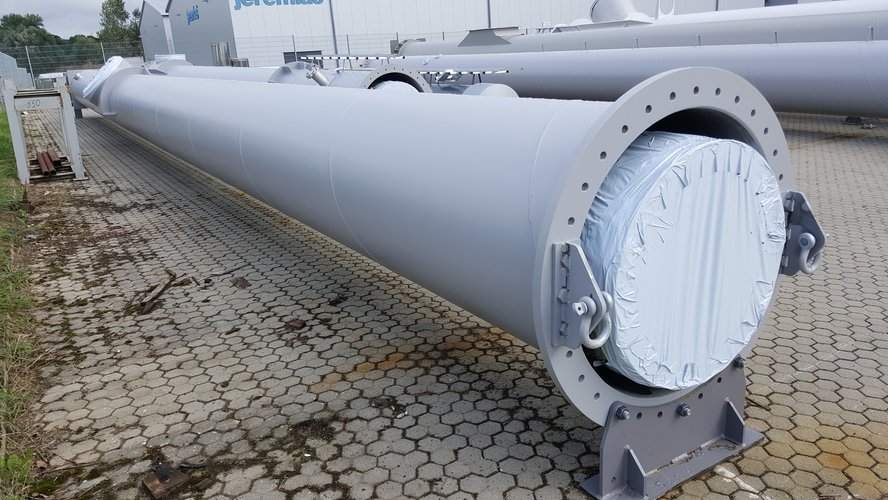

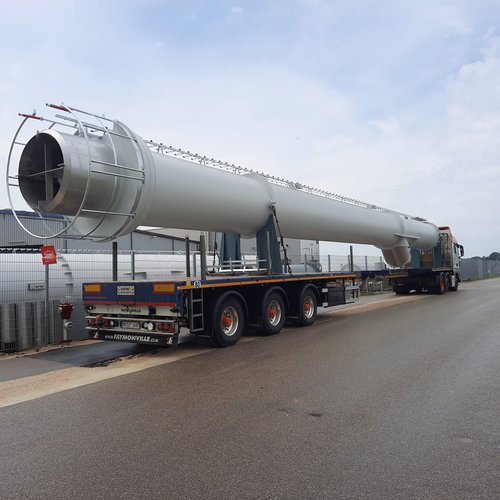

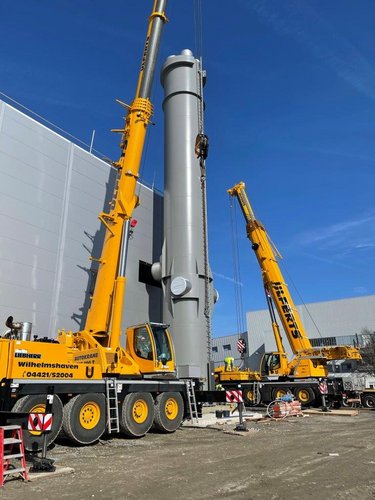

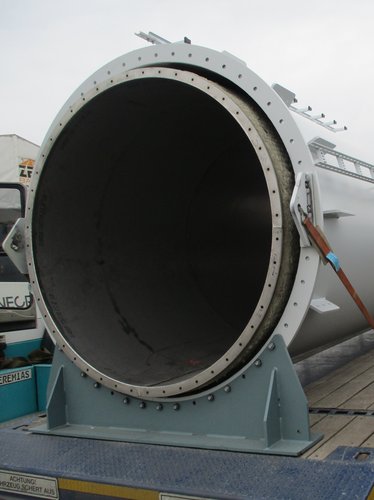

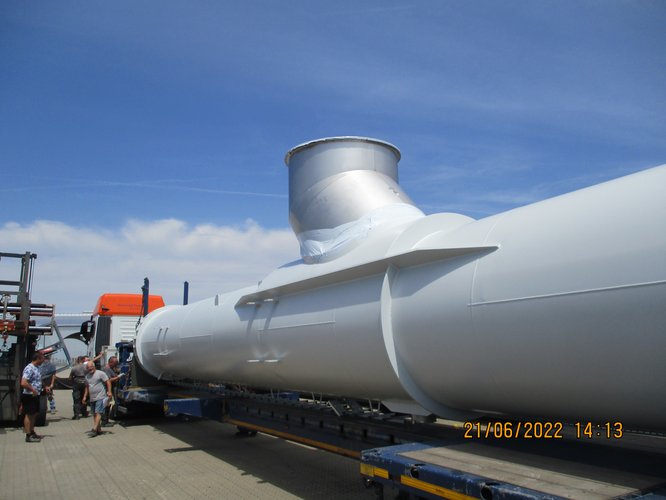

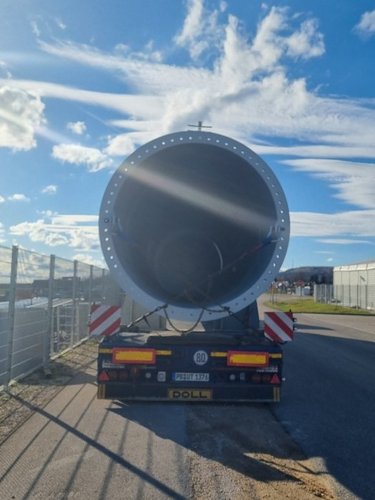

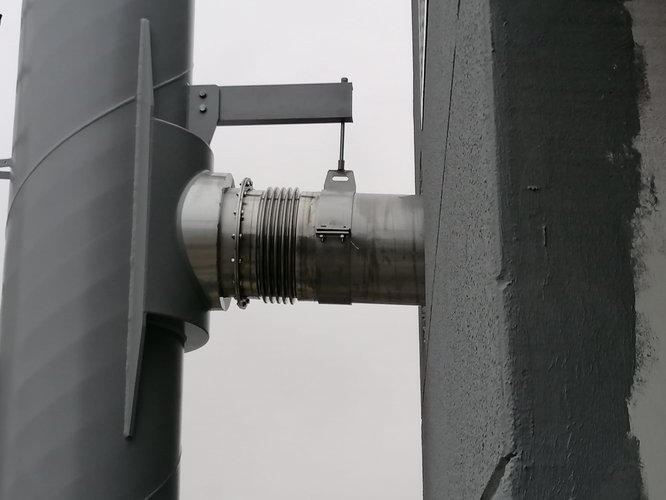

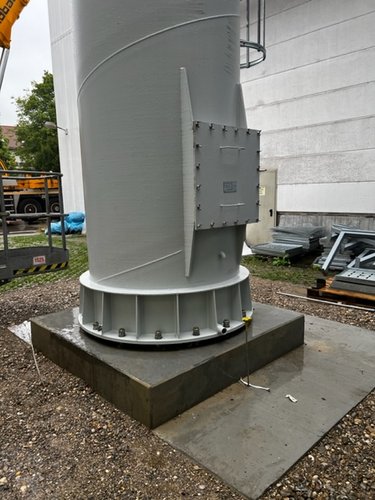

LandDeutschland
AnlagentypVentilation
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe36,7 m
Ø Tragrohr2900 mm
Ø Innenrohr2706 mm



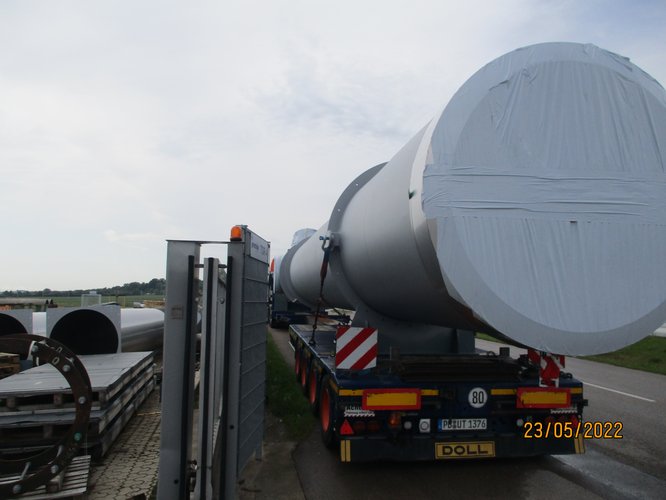

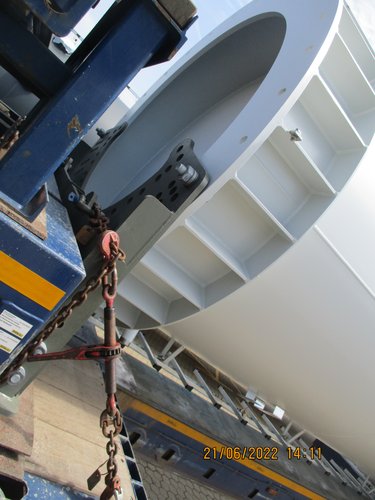

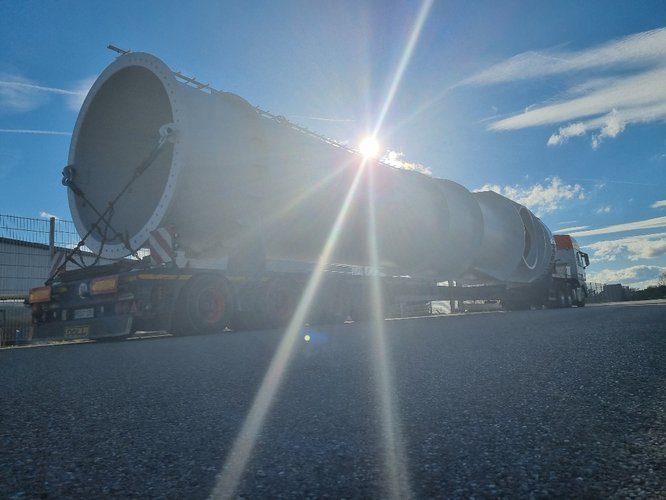

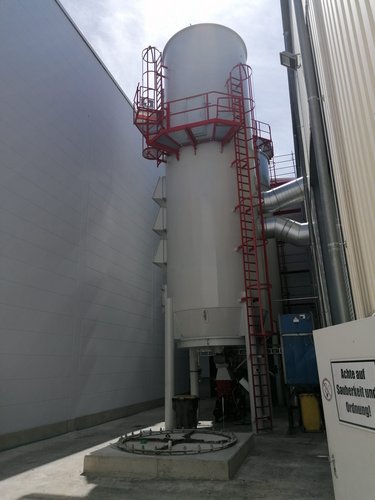

LandDeutschland
AnlagentypVentilation
BaureiheFSC
ProduktFSC
Rauchzüge1
Höhe35,3 m
Ø Tragrohr2800 / 2520 mm

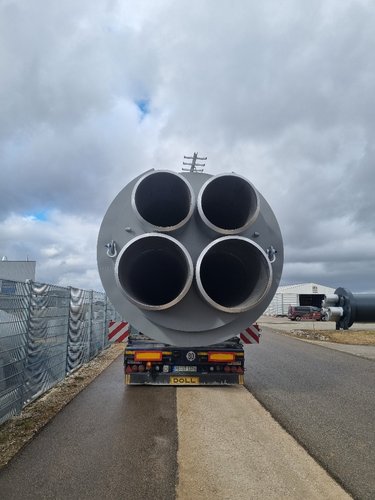

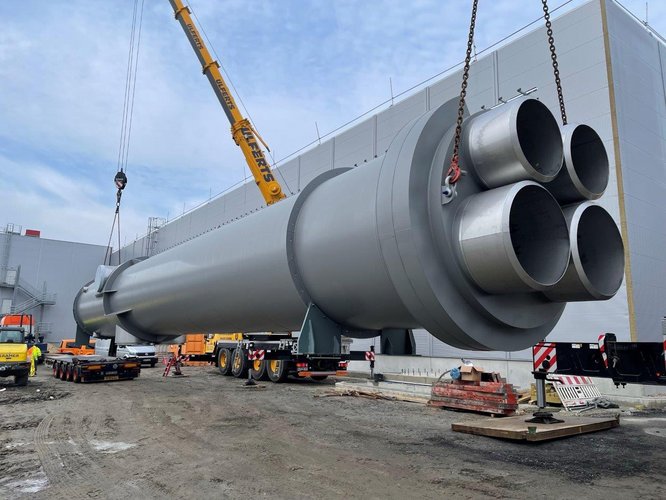

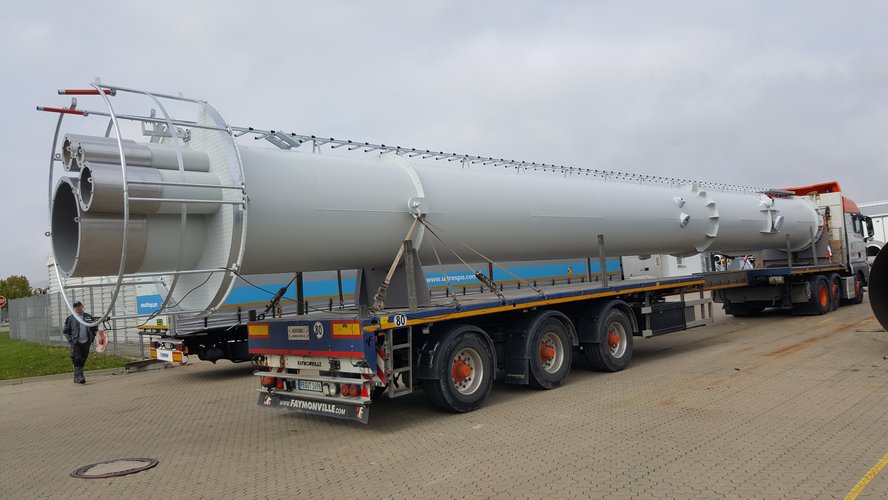

LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSA-X
Produkt2x FSA-4
Rauchzüge8
Höheje 27,7 m
Ø Tragrohrje 2150 mm
Ø Innenrohrje 604 mm



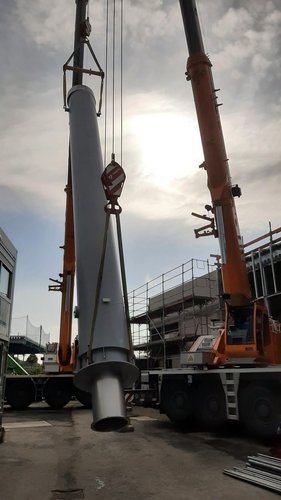

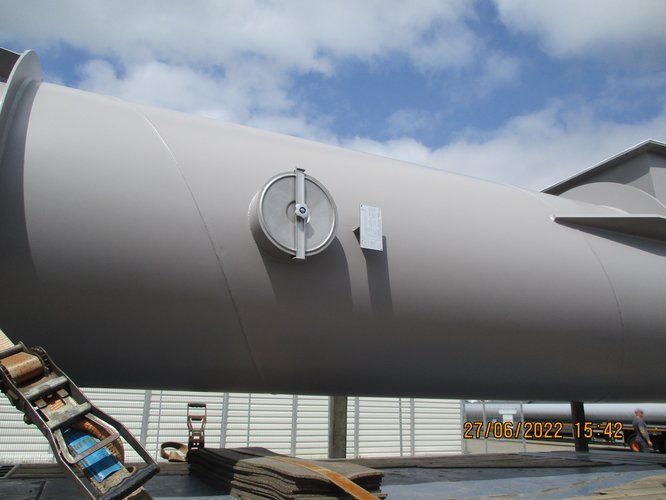

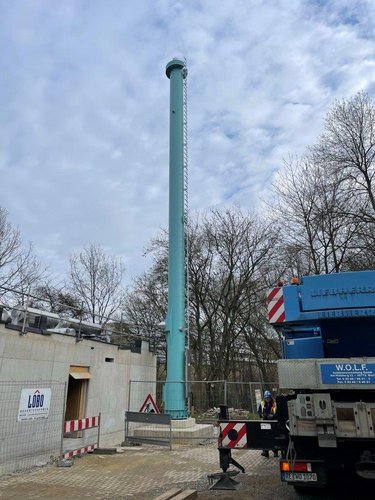

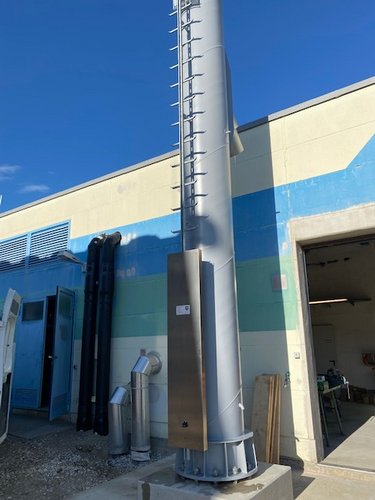

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
ProduktFSA
Rauchzüge1
Höhe19,5 m
Ø Tragrohr1050 mm
Ø Innenrohr800 mm

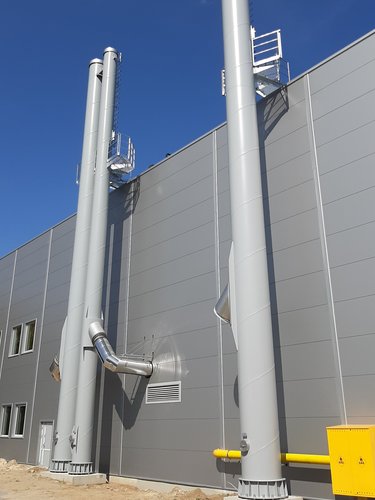

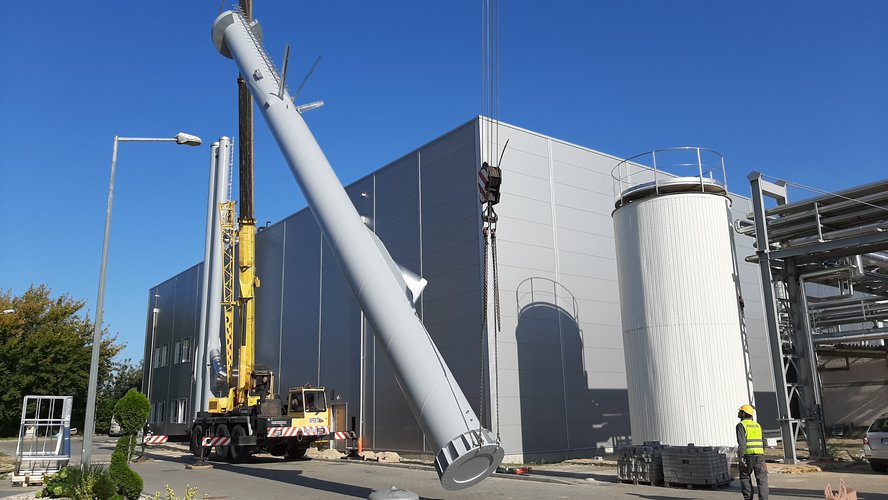

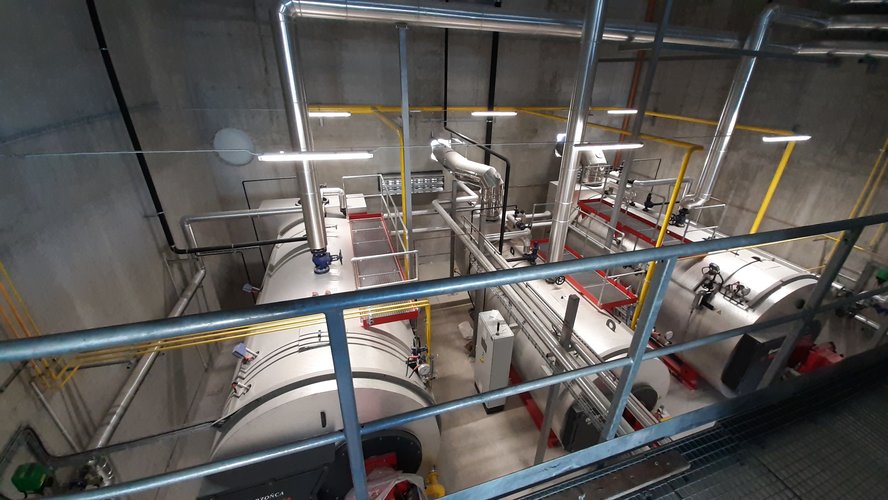

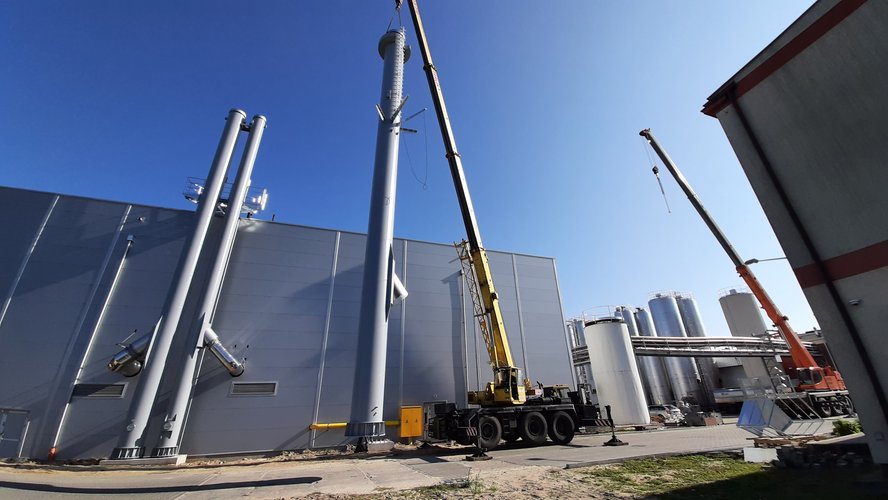

LandPolen
AnlagentypHeizkessel
BaureiheFSA
Produkt3x FSA
Rauchzüge3
Höheje 19,7 m
Ø Tragrohr914 mm, 1016 mm, 711 mm
Ø Innenrohr654 mm, 804 mm, 504 mm



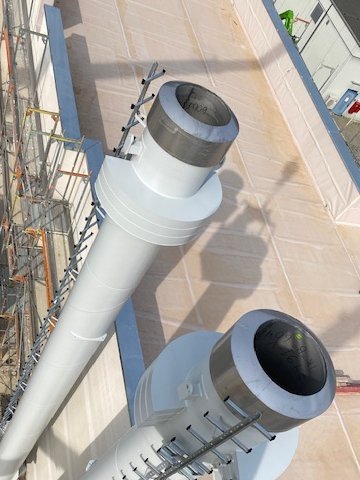

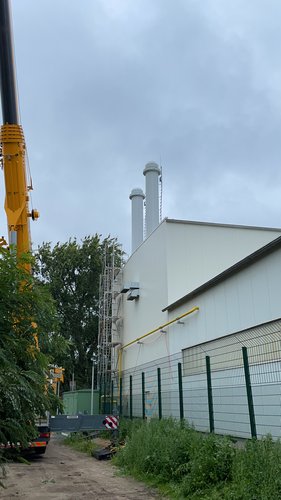

LandDeutschland
AnlagentypHeizkessel
BaureiheFSA
Produkt2x FSA
Rauchzüge2
Höheje 14,7 m
Ø Tragrohrje 813 mm
Ø Innenrohrje 604 mm



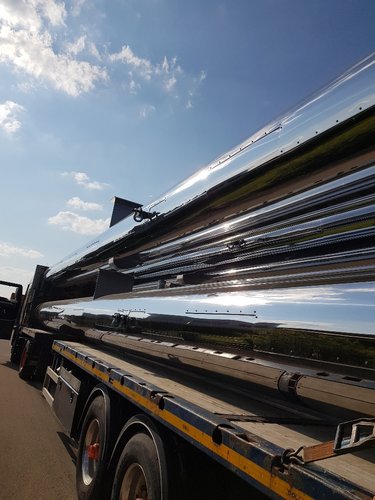

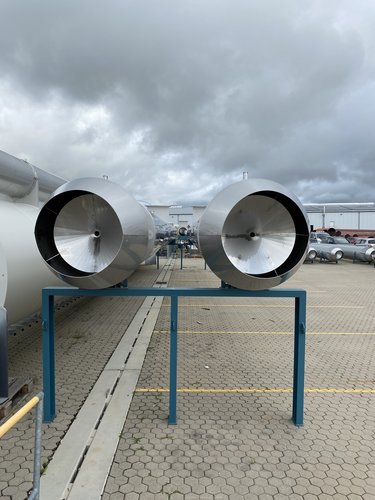

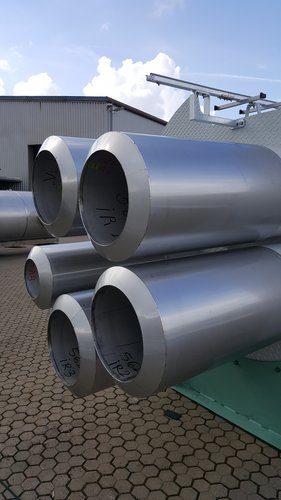

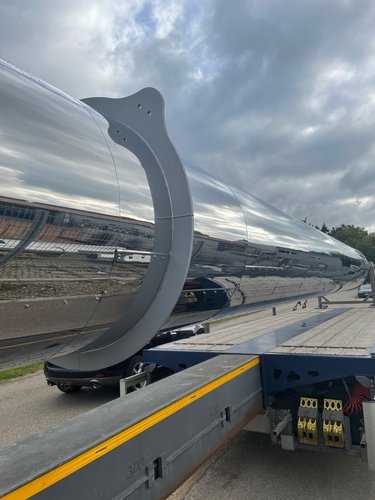

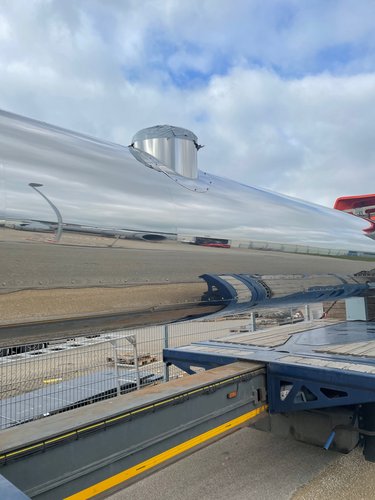

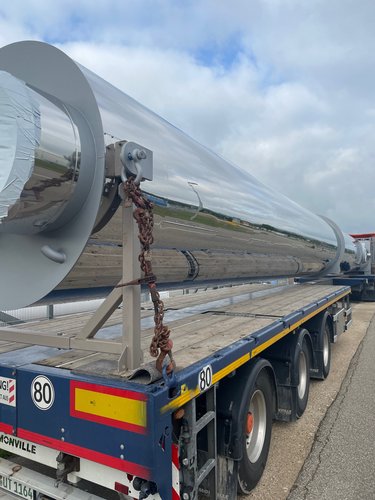

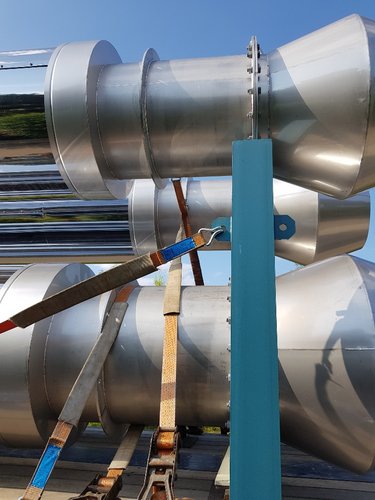

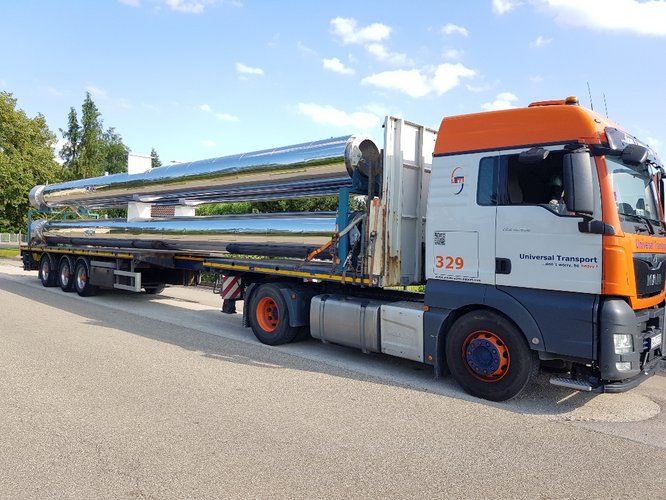

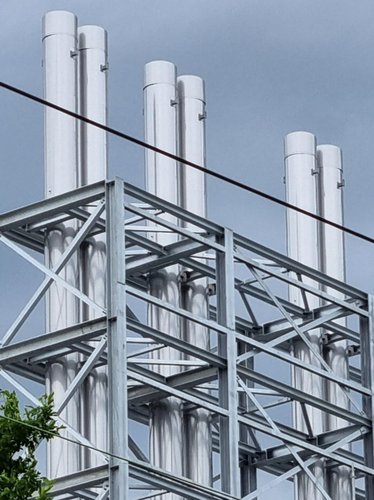

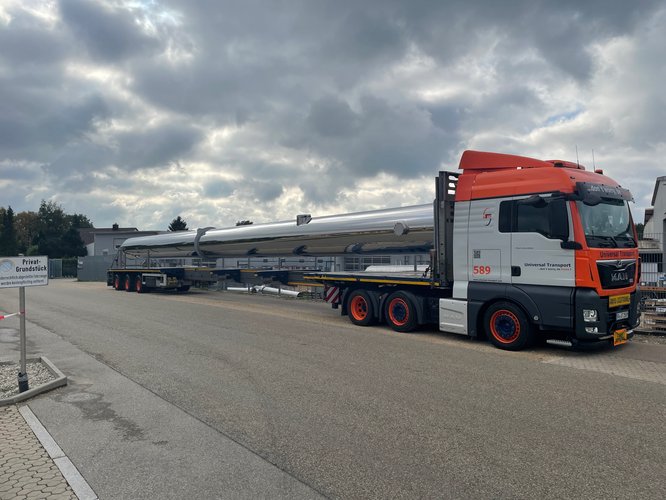

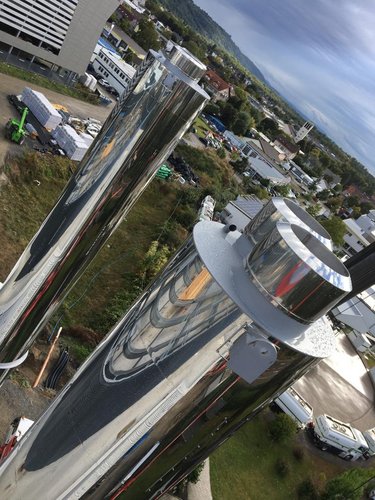

LandDeutschland
AnlagentypGeneratoren / Notstromaggregate
BaureiheFSB
Produkt18x FSB
Rauchzüge18
Höheje 31,35 m
Ø Tragrohrje 813 mm
Ø Innenrohrje 604 mm

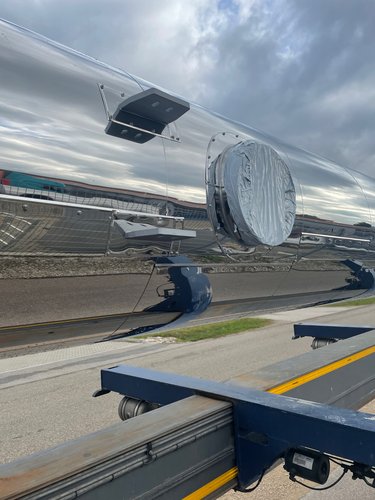

Alle 18 FSB wurden mit einer hochglänzenden Edelstahlverkleidung versehen. Zudem sind die Schornsteine alle baugleicht und in zwei Schuss (á15 m) angeliefert und mit Mündungs- und Deflektorhaube versehen.

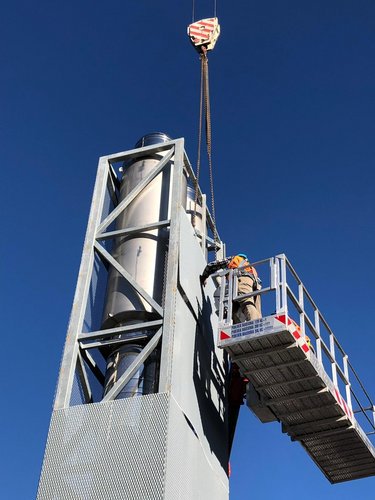

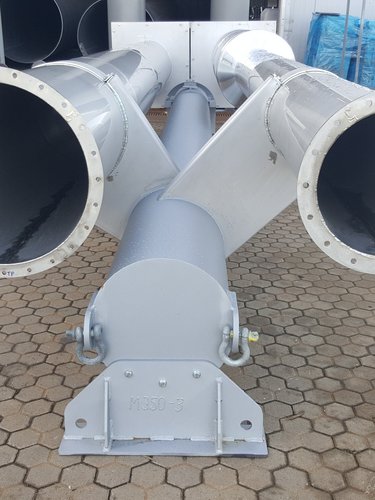

LandItalien
AnlagentypHeizkessel
BaureiheGittermastschornstein, Schalldämpfer
ProduktGittermastschornstein, DW-ECO 2.0, Schalldämpfer
Rauchzüge2
Höhe Gittermast30 m
Ø Satelliten450 mm
